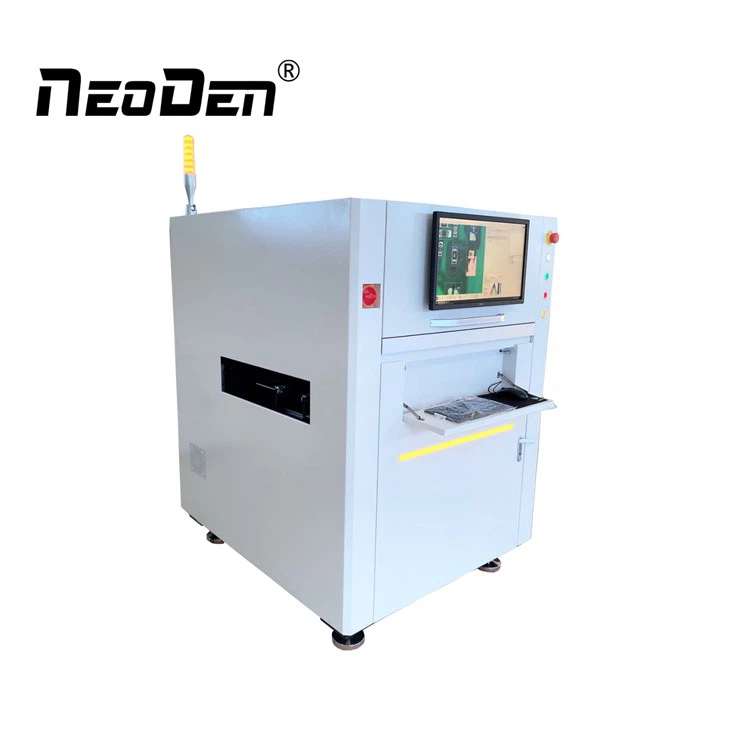

AOI en línea NeoDen
■ Tamaño máximo de PCB de 510 mm * 600 mm
■ Tamaño mínimo de PCB de 50 mm * 50 mm
■ Grosor de PCB de 0,6 mm ~ 6 mm
■ Velocidad de transferencia de 1500 mm/s (máx.)
Estación de trabajo NeoDen Inline AOI, múltiples métodos de análisis de software, múltiples modos de aplicación y sistema de movimiento de alta-precisión. Admite inspección de componentes empaquetados 0201 y 01005.
Envíeconsulta
Product Details ofAOI en línea NeoDen
Características de la máquina
1. La velocidad de la cámara digital con exposición global en color HD aumenta un 30%.
2. Lente telecéntrica de alta profundidad de campo, que puede medir las uniones de soldadura en el lado de componentes altos.
3. Admite la detección de estaciones frontales, traseras y de inmersión smt.
4. Admite la inspección de componentes empaquetados 0201 y 01005.
5. Importación de datos CAD, biblioteca de componentes de enlace automático, selección automática de colores.
6. Verdadera programación y actualización de programas sin-interconexión.
7. Acoplamiento de datos MES para realizar una fábrica inteligente.
8. Admite administración centralizada de múltiples-líneas y servicio remoto.
Especificación
| Nombre del producto | Máquina AOI en línea | Máx. Brecha superior | 35mm |
| Modelo | ALE-D (doble carril) | velocidad de movimiento | 1500 mm/seg (máx.) |
| Espesor de PCB | 0,6 mm ~ 6 mm | Altura de transmisión desde el suelo. | 900±30mm |
| Máx. Tamaño de PCB (X x Y) |
Doble carril: 510 mm x 330 mm Carril único: 510 mm x 600 mm |
Método de transmisión | Carril de una etapa |
| Mín. Tamaño de PCB (Y x X) | 50 mm x 50 mm | Método de sujeción de PCB | Sujeción del sustrato con bloqueo de bordes |
| Máx. Brecha inferior | 50mm | Peso | 850 kilos |
Detalles
Cámara de exposición global + lente telecéntrica
La velocidad de la cámara digital con exposición global en color HD aumenta un 30%.
Lente telecéntrica de alta profundidad de campo, que puede medir las uniones de soldadura en el lado de componentes altos.

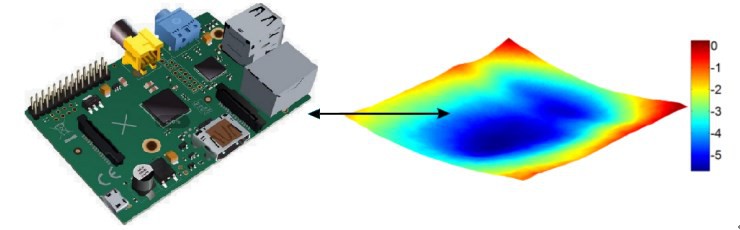

Compensación de flexión de tableros
Cuando el tablero se calienta de manera desigual, se produce un cierto grado de deformación del tablero.
Las coordenadas CAD y la posición del tablero después de pasar por el horno no pueden coincidir con precisión.
Una vez compensada la flexión de la placa, las coordenadas y las posiciones correspondientes de los componentes son precisas.

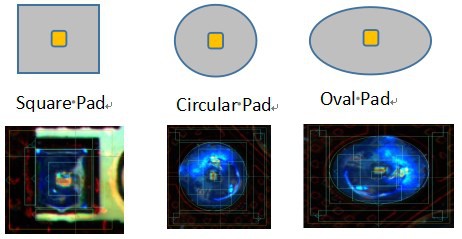

Compatible con varias formas de almohadillas
El algoritmo de soldadura por ola admite varias formas de almohadillas, el posicionamiento es más preciso.
Si lo necesita, no dude en contactarnos para obtener más información.
Proporcionar una línea de producción de ensamblaje SMT integral-
Nuestra fábrica
Zhejiang NeoDen Tecnología Co., Ltd.ha estado fabricando y exportando varias máquinas pequeñas de recogida y colocación desde 2010. Aprovechando nuestra propia investigación y desarrollo con experiencia y nuestra producción bien capacitada, NeoDen gana una gran reputación entre los clientes de todo el mundo.
En nuestro ecosistema global, colaboramos con nuestros mejores socios para ofrecer un servicio de ventas más cercano, un soporte técnico altamente profesional y eficiente.
Creemos que excelentes personas y socios hacen de NeoDen una gran empresa y que nuestro compromiso con la innovación, la diversidad y la sostenibilidad garantiza que la automatización SMT sea accesible para todos los aficionados en todas partes.
Proceso de dar un título
Exhibición
Si lo necesita, no dude en contactarnos para obtener más información.
Preguntas frecuentes
P1. ¿Puedes hacer OEM y ODM?
R: Sí, se aceptan OEM y ODM.
P2. ¿Cuándo puedo obtener el precio?
R: Por lo general, cotizamos dentro de las 8 horas posteriores a la recepción de su consulta.
P3. ¿Cuál es tu servicio postventa-?
R: Nuestro período de garantía de calidad es de un año.
Cualquier problema de calidad se resolverá para satisfacer al cliente.
