Estación de retrabajo BGA NeoDen ND722R

Introducción de la estación de retrabajo BGA NeoDen ND722R

La estación de retrabajo BGA NeoDen ND722R es un equipo de retrabajo de alta-precisión y alta-eficiencia. Adopta un diseño deslizante lineal para garantizar un posicionamiento de alta-precisión y está equipado con tres zonas de calentamiento independientes con una precisión de control de temperatura de hasta ±1 grado, lo que garantiza el mejor efecto de soldadura. El equipo es fácil de operar, cuenta con una interfaz de pantalla táctil y múltiples modos de operación, y cuenta con funciones de seguridad como protección de PCB y apagado automático-por sobrecalentamiento. Es una solución de retrabajo potente y fácil-de-usar.

¿Por qué elegir NeoDen ND722R?

【Posicionamiento de alta-precisión】Adopte un deslizador de revestimiento que hace que el eje XYZ pueda realizar microajustes o posicionamiento rápido con alta precisión, lo que garantiza la precisión operativa.

【Sistema de control de temperatura inteligente】Equipado con tres zonas de calentamiento independientes (aire caliente superior, aire caliente inferior e infrarrojo inferior), con una precisión de control de temperatura de ±1 grado, lo que garantiza el mejor efecto de soldadura.

【Control multifunción-】Tiene un dispositivo de computadora conectado, logrando control por computadora, conveniente para configurar, mostrar, guardar e imprimir curvas.

【Protección de seguridad】Adopta una ranura en forma de V-y abrazaderas flexibles para proteger la PCB y tiene funciones de protección de seguridad como el apagado automático-debido al sobrecalentamiento.

【Operación conveniente】Con una interfaz de pantalla táctil y control PLC, proporciona múltiples modos de operación (montaje, soldadura, desoldadura, etc.) y es fácil de usar y mantener.

【Función de medición de temperatura externa】Puede utilizar una línea de detección de temperatura externa para medir la temperatura real del punto de soldadura con mayor precisión.

Especificación

Características

Fuerza:5,65 KW (máx.), Calentador superior (1,45 KW), Calentador inferior (1,2 KW), Precalentador IR (2,7 KW), Otros (0,3 KW)

Método de operación:Pantalla táctil de alta definición de 7"

Sistema de control:Sistema de control de calefacción autónomo V2 (software copyright)

Sistema de visualización:Pantalla industrial SD de 15" (pantalla frontal 720P)

Sistema de alineación:Sistema de imágenes digitales SD de 2 millones de píxeles, zoom óptico automático con láser: indicador de punto rojo-

Adsorción al vacío:Automático

Control de temperatura:Control de bucle cerrado-termopar tipo K-con precisión de hasta ±3 grados

Dispositivo de alimentación:No

Posicionamiento:Ranura en V-con fijación universal

Detalles de la estación de retrabajo BGA ND722R

Nuestros Servicios

Proporcionar instrucciones del producto.

Tutoriales en vídeo de YouTube.

Técnicos de posventa-con experiencia, servicio en línea las 24 horas.

Con nuestra propia fábrica y más de 15 años de experiencia en la industria SMT.

Podemos ofrecer a los clientes los productos más-rentables.

Casos de clientes de la estación de retrabajo BGA NeoDen ND722R

🇦🇿 Caso de cliente de Azerbaiyán

✓ Configuración de retrabajo SMT y BGA llave en mano

Montaje SMT completo y reparación BGA de alta-precisión

En-flujo de producción SMT en línea:

Cargador de PCB ➔ Impresora NeoDen ND450 ➔ Inspección SPI ➔ Recoger y colocar NeoDen N10P ➔ Reflujo NeoDen IN12C ➔ Inspección AOI ➔ Descargador de PCB



Solución de retrabajo de BGA y control de calidad sin conexión:

+ Inspección por rayos X-NeoDen ND56X + Estación de retrabajo BGA NeoDen ND722R

Sobre nosotros

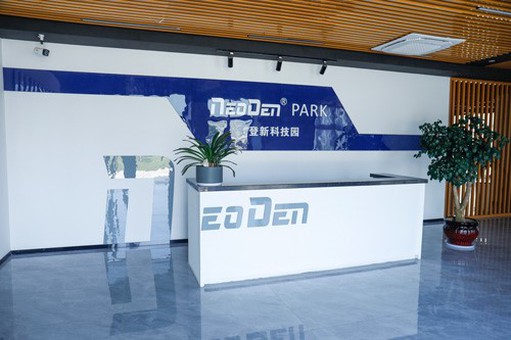

Zhejiang NeoDen Technology Co., Ltd. ha estado fabricando y exportando varias máquinas pequeñas de recogida y colocación desde 2010. Aprovechando nuestra propia I+D con experiencia y nuestra producción bien capacitada, NeoDen gana una gran reputación entre los clientes de todo el mundo.

• Establecido en 2010 con 200+ empleados y 27,000+ metros cuadrados. Fábrica de derechos de propiedad independientes, para garantizar la gestión estándar y lograr los efectos más económicos, así como ahorrar costes.
• Poseía su propio centro de mecanizado, ensambladores capacitados, probadores e ingenieros de control de calidad, para garantizar las sólidas capacidades de fabricación, calidad y entrega de las máquinas NeoDen.
• 40+ socios globales cubiertos en Asia, Europa, América, Oceanía y África, para atender con éxito a 10000+ usuarios en todo el mundo, para garantizar un servicio local mejor y más rápido y una respuesta rápida.
• 3 equipos diferentes de I+D con un total de 25+ ingenieros profesionales de I+D, para garantizar mejores y más avanzados desarrollos y nuevas innovaciones.
• Ingenieros de servicio y soporte ingleses capacitados y profesionales, para garantizar una respuesta rápida dentro de las 8 horas, la solución se proporciona dentro de las 24 horas.
• El único entre todos los fabricantes chinos que registraron y aprobaron CE por TUV NORD.
• NeoDen proporciona soporte técnico y servicio de por vida-para todas las máquinas NeoDen, además, actualizaciones periódicas de software basadas en las experiencias de uso y las solicitudes diarias reales de los usuarios finales.

Si lo necesita, no dude en ponerse en contacto con uf para obtener más información.

Preguntas frecuentes

P1. ¿Qué modos de trabajo tiene esta máquina?

Modo soldadura, modo remoción, modo colocación.

P2. ¿Esta máquina es modo manual o modo automático?

Admite la extracción, soldadura y montaje automáticos en el sistema de alineación óptica CCD, es fácil de operar con alta precisión incluso para operadores menos experimentados.

P3. ¿Qué tipos de componentes puede reelaborar el ND722R?

Repara BGA/POP/CSP/LED/QFN/CSP/LGA/Micro SMD/MLF (Micro Lead Frames) y otros componentes SMD.

P4. ¿Qué tamaño de componentes y PCB puede manejar?

Componentes: 2x2mm (Min) a 60x60mm (Max).

PCB: 6x6 mm (mín.) a 412 x 370 mm (máx.).

P5. ¿Qué tan precisa es la alineación de los componentes?

La precisión de alineación es de ±0,02 mm y se logra mediante un sistema de imágenes CCD de 2 millones de píxeles con enfoque automático-y posicionamiento láser.
