Sabemos que como fuente de alimentación de conmutación, la fuente de alimentación del optoacoplador de circuito se obtiene del voltaje secundario del transformador de alta frecuencia, una vez que se reduce el voltaje de salida por varias razones, la corriente de retroalimentación aumentará correspondientemente, el ciclo de trabajo también será correspondientemente más grande, el resultado hace que el voltaje de salida aumente; si el voltaje de salida aumenta, entonces la corriente se volverá más pequeña, el ciclo de trabajo también se reducirá, haciendo que el voltaje de salida sea más bajo.
Una vez que la carga secundaria del transformador de alta frecuencia está sobrecargada o el circuito de conmutación está defectuoso, no hay fuente de alimentación de optoacoplador, en este momento el optoacoplador controla el circuito de conmutación no puede arrancar, y eventualmente protege el tubo del interruptor de ser quemado por avería, por lo que el optoacoplador en la fuente de alimentación de conmutación generalmente juega un papel en el aislamiento, proporcionando señales de retroalimentación y conmutando tres.

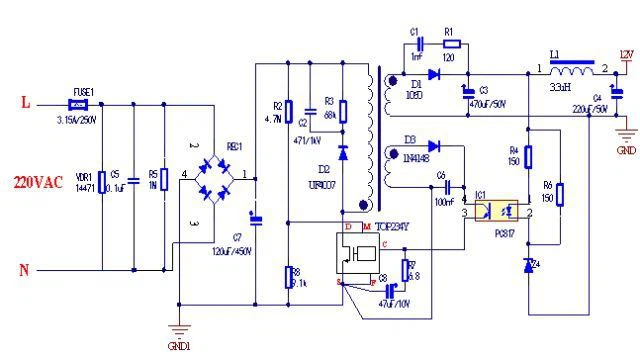

La siguiente figura es la combinación del fotoacoplador PC817 y el circuito de fuente de alimentación de conmutación del regulador de voltaje, algunas fuentes de alimentación de conmutación también estarán con TL431 para formar un circuito de mayor precisión. Tenga en cuenta que este optoacoplador es generalmente un optoacoplador lineal.
Optoacoplador tiene una transmisión unidireccional, y la entrada y salida para lograr el aislamiento eléctrico, de modo que la señal de salida no tiene ningún efecto en la entrada, por lo que es ampliamente utilizado en una variedad de circuitos de aislamiento, para electrónica de potencia, en la aplicación de carga de CA es más, a través de la composición de un fuerte circuito de aislamiento de capacidad antiinterferencia junto con el tiristor, de la siguiente manera, tenga en cuenta que para aumentar la resistencia limitante de corriente, además de la carga de salida para aumentar el circuito de absorción RC o paralelo un varistor, que ayuda a proteger la carga.
Para lograr más de cero, de hecho, hay muchas maneras, hay dos métodos de diodo en serie, pero también a través del optoacoplador para convertir, de la siguiente manera.
El uso de dos optoacopladores, entrada de CA, dos optoacopladores en paralelo inverso, en la mitad positiva y negativa de la utilidad dos optoacopladores están encendidos a su vez, cuando la utilidad no está en el punto de más de cero, solo un optoacoplador encendido, el nivel de salida bajo, cuando la utilidad gira al punto de más de cero, dos optoacopladores no están encendidos, en este momento debido al papel de R3, el pin de salida de alto nivel, de modo que el período en la salida para obtener una señal de pulso de 10ms. Dado que este circuito está aislado por el papel del optoacoplador, este circuito de detección sobre cero es más seguro que el tipo de circuito con diodos en serie.
Además de estos tres, existen otras aplicaciones de los optoacopladores, como circuitos de disparo, circuitos lógicos, circuitos de amplificación de pulsos, etc.
