¿Qué es una marca fiducial?

Las marcas o marcadores fiduciales son marcadores de reconocimiento de patrones de circuitos. Básicamente es una abertura de máscara de soldadura redonda con cobre desnudo redondo en el centro. El cobre desnudo tiene un diámetro más pequeño que la abertura de la máscara de soldadura. Vea la imagen 1.

Imagen 1. Marca fiducial.

Las máquinas de recoger y colocar usan marcas Fiduciales como puntos de referencia en la PCB para colocar los Componentes de Montaje en Superficie (Paquetes) en la PCB durante el ensamblaje de la Placa de Circuito Impreso.

¿Cuál es el tamaño de las marcas fiduciales?

Depende de las máquinas de montaje. Las dimensiones del diámetro de apertura de la máscara de soldadura de 3,2 mm y el diámetro de apertura de la máscara de soldadura desnuda de 1,6 mm o de 2 mm y el diámetro de cobre desnudo de 1 mm de soldadura son excelentes para casi todas las máquinas de ensamblaje. La imagen 2 muestra las dimensiones de las marcas fiduciales.

Imagen 2. Dimensiones de las marcas fiduciales.

¿Cuántos y dónde colocarlos?

Si tiene componentes SMD en ambos lados de la PCB, debe colocarlos en los lados superior e inferior de su diseño.

No hay reglas estrictas para el número de marcas fiduciales. Es bueno si coloca dos marcas fiduciales en esquinas opuestas de la PCB cerca de los bordes de las esquinas. Si tiene paquetes BGA, QFN, QFP con un paso pequeño en el diseño, es muy útil colocar una marca fiducial cerca de cada uno de esos paquetes / huellas. La imagen 3 muestra las posiciones de las marcas fiduciales en el tablero con un paquete QFN y un paquete QFP con paso pequeño.

Imagen 3. Posiciones de las marcas fiduciales en el PCB.

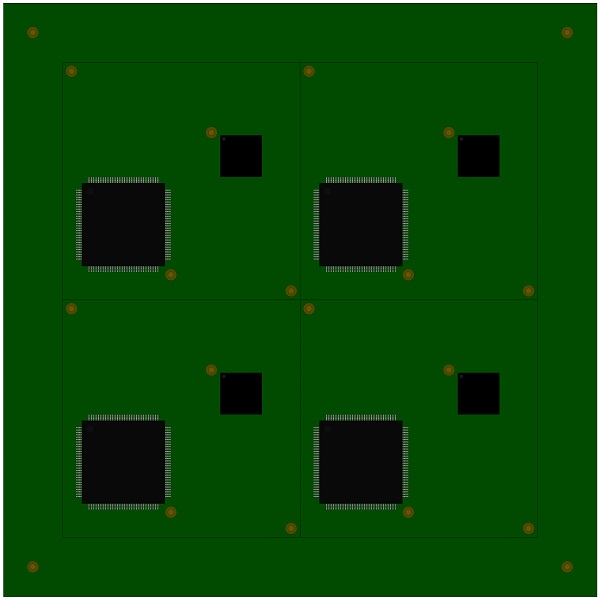

También es útil y, a veces, necesariamente, colocar cuatro marcadores fiduciales cerca de las esquinas del panel. Le recomendamos colocarlo en su panel. También depende de la máquina de montaje. La imagen 4 muestra las posiciones de las marcas fiduciales en el borde del panel.

Imagen 4. Posiciones de las marcas fiduciales en el borde del panel.
