¿Cómo cablear la PCB? (YO)

Aug 31, 2022

En el diseño de PCB, el cableado es un paso importante para completar el diseño del producto, se puede decir que el trabajo preparatorio previo se realiza para ello, en todo el PCB, el proceso de diseño de cableado a la más alta calificación, las habilidades más detalladas, el mayor carga de trabajo.

El cableado de PCB tiene cableado de un solo lado, cableado de doble cara y cableado multicapa. El cableado también tiene dos formas: cableado automático e interactivo, antes del cableado automático, puede usar el precableado interactivo de los requisitos más estrictos de la línea, las líneas laterales de entrada y salida deben evitarse adyacentes al paralelo, para que no para producir interferencia reflejada. Si es necesario, se debe agregar aislamiento a tierra, y el cableado de dos capas adyacentes debe ser perpendicular entre sí, y el paralelo es propenso al acoplamiento parásito.

1. la fuente de alimentación, procesamiento de línea de tierra

Incluso si el cableado en toda la placa PCB se completa muy bien, la interferencia causada por líneas de alimentación y tierra mal consideradas degradará el rendimiento del producto y, a veces, incluso afectará el éxito del producto. Por lo tanto, el cableado de las líneas eléctricas y de tierra debe tratarse con seriedad para minimizar la interferencia de ruido generada por las líneas eléctricas y de tierra para garantizar la calidad del producto.

Para cada uno de los ingenieros que participan en el diseño de productos electrónicos entender la tierra y las líneas eléctricas entre el ruido generado por las razones, ahora sólo para reducir el tipo de supresión de ruido para expresar.

una. es bien conocido en la fuente de alimentación, entre la línea de tierra más los condensadores de desacoplamiento.

b. intente ampliar la fuente de alimentación, el ancho de la línea de tierra, preferiblemente más ancho que la línea de alimentación, su relación es: línea de tierra> línea de alimentación> línea de señal, generalmente el ancho de la línea de señal: {{0}}.2 ~ { {4}}.3mm, la mayoría por el ancho delgado de hasta 0.05 ~ 0.07mm, línea de alimentación de 1.2 ~ 2.5 mm

La PCB del circuito digital se puede usar para formar un bucle de cable de tierra ancho, es decir, para formar una red de tierra para usar (la tierra del circuito analógico no se puede usar de esta manera)

C. con una gran área de capa de cobre para la tierra, en la placa de circuito impreso no se usa en el lugar donde se conectan a tierra como tierra. O haga una placa multicapa, fuente de alimentación, tierra, cada una ocupa una capa.

2. circuitos digitales y circuitos analógicos para procesamiento de tierra común

Ahora hay muchos PCB que ya no son un circuito de función única (circuito digital o analógico), sino una mezcla de circuitos digitales y analógicos. Por lo tanto, en el cableado será necesario considerar el problema de la interferencia mutua entre ellos, especialmente la interferencia de ruido en el suelo.

Los circuitos digitales son de alta frecuencia, los circuitos analógicos son sensibles, para líneas de señal, líneas de señal de alta frecuencia lo más lejos posible de dispositivos de circuitos analógicos sensibles, para tierra, toda la PCB al mundo exterior solo una unión, por lo que la PCB debe ser Procesado dentro de la tierra común digital y analógica, y la placa está realmente separada de la tierra digital y analógica, no están conectados entre sí, solo en la PCB y la conexión del mundo exterior La interfaz (como enchufes, etc.). La tierra digital y la tierra analógica tienen una conexión corta, tenga en cuenta que solo hay un punto de conexión. Tampoco hay una base común en la PCB, que está determinada por el diseño del sistema.

3. las líneas de señal se colocan en la capa eléctrica (tierra)

En el cableado de la placa impresa multicapa, debido a que la capa de la línea de señal no está terminada, la línea de tela no tiene mucho, y luego agregar más capas causará desperdicio y también agregará una cierta cantidad de trabajo a la producción, el costo ha aumentado en consecuencia, en Para resolver esta contradicción, puede considerar el cableado en la capa eléctrica (tierra). La primera consideración debe ser utilizar la capa de potencia, seguida de la capa de tierra. Porque lo mejor es conservar la integridad de la capa base.

4. El procesamiento de las patas de conexión en conductores de gran superficie.

En la tierra de área grande (eléctrica), los componentes comúnmente utilizados de la pata y su conexión, el procesamiento de la pata de conexión requiere una consideración integral, en términos de rendimiento eléctrico, la almohadilla de la pata del componente y la conexión completa de la superficie de cobre es buena, pero el montaje de soldadura de los componentes hay algunas trampas indeseables tales como: ① soldadura requiere calentadores de alta potencia. ② Fácil de causar puntos de soldadura falsos. Entonces, teniendo en cuenta el rendimiento eléctrico y las necesidades del proceso, las almohadillas de flores cruzadas, llamadas aislamiento térmico (protector térmico) comúnmente conocidas como almohadillas térmicas (Thermal), de modo que la posibilidad de puntos de soldadura falsos debido a la disipación excesiva de calor en la cruz- sección cuando la soldadura se reduce considerablemente. Tablero multicapa de la pata de la capa de conexión eléctrica (tierra) del mismo tratamiento.

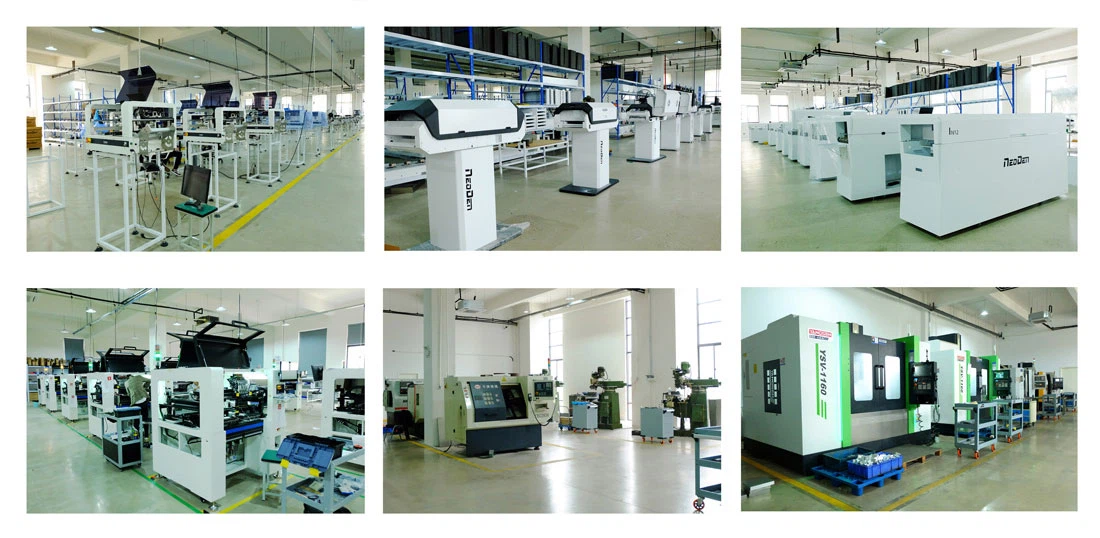

Workshop
