Innovaciones en tecnología de procesamiento de PCBA para la era IoT

La ola de Internet de las cosas (IoT) se extiende por todo el mundo a un ritmo sin precedentes. Desde casas inteligentes y dispositivos portátiles hasta automatización industrial y ciudades inteligentes, la interconexión de todas las cosas se está convirtiendo en una realidad. Dentro de esta compleja red, el "corazón" de cada dispositivo inteligente es su PCBA interna (ensamblaje de placa de circuito impreso). En consecuencia, el rápido desarrollo de IoT impone mayores demandas en las técnicas tradicionales de fabricación de PCBA, impulsando una innovación tecnológica profunda.

Los dispositivos IoT generalmente exhiben varias características clave que desafían directamente los modelos de fabricación de PCBA convencionales:

Para cumplir con los requisitos delgados y livianos de dispositivos portátiles y nodos de sensores, los diseños de PCBA IoT se están volviendo cada vez más compactos. Esto requiere paquetes de componentes cada vez más pequeños, como la adopción generalizada de componentes micro - como 01005 y 0201. Simultáneamente, las placas de PCB cuentan con recuentos de capa aumentados, anchos de traza y espaciado más estrechos, y más finos a través de diámetros. Estos factores plantean desafíos significativos para la precisión de la colocación deelegir y Máquinas de lugar, la fiabilidad de soldadura dereflujohorno / soldadura de ondashornoprocesos y técnicas de fabricación de PCB.

Muchos dispositivos IoT dependen de la alimentación de la batería y requieren una operación estable de término -}. Esto requiere no solo un consumo de energía extremadamente bajo en el diseño de PCBA, sino también una mayor confiabilidad en entornos hostiles. Por ejemplo, los nodos sensores al aire libre deben soportar temperaturas extremas, humedad y vibración. En consecuencia, la fabricación de PCBA debe emplear materiales y procesos de confiabilidad -} altos, como sustratos resistentes a temperaturas altas y bajas, soldadura de confiabilidad -} y técnicas de recubrimiento conformes.

Para lograr una funcionalidad más rica, IoT PCBA a menudo requiere integrar múltiples tipos de componentes, como módulos de RF, sensores MEMS, microcontroladores y chips de administración de energía. Esto aumenta la complejidad del diseño y la fabricación, lo que requiere una colocación mixta de diversas formas de empaque (por ejemplo, BGA, QFN, CSP) e incluso tecnologías de empaque avanzadas como SIP (System - en el paquete -}).

Para abordar estos desafíos, la industria de procesamiento de PCBA está avanzando en la innovación tecnológica en las siguientes direcciones:

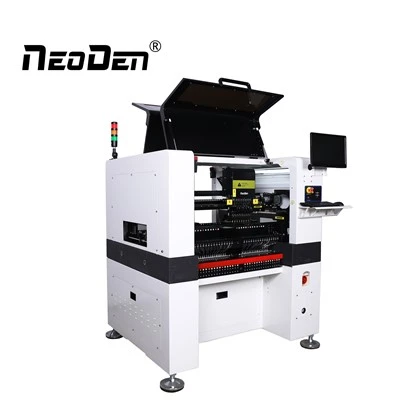

TradicionalMáquinas de colocación SMTLucha por satisfacer las demandas de colocación de los componentes micro -. El nuevo equipo SMT de generación - ofrece una mayor precisión de colocación, velocidades de colocación más rápidas y sistemas de reconocimiento de visión más robustos. Simultáneamente,hornos de reflujorequiere un control de temperatura más preciso para acomodar la soldadura gratuita de plomo - y las demandas de soldadura de los componentes micro -. Estos dispositivos generalmente integran sensores y capacidades de análisis de datos, lo que permite un control de procesos más preciso y un mantenimiento predictivo.

Para garantizar la fiabilidad de las juntas de soldadura de minuto, la industria está adoptando ampliamente técnicas de soldadura novedosas y métodos de inspección más sofisticados. Por ejemplo,más altos impresoras de precisión -Controle el volumen de pasta de soldadura, mientras que los procesos de reflujo de vacío minimizan los vacíos de soldadura. Más allá de la tradicionalInspección AOI, 3D - SPI (inspección de pasta de soldadura 3D) y Axi (automatizado x - inspección de rayos) se implementan cada vez más para verificar la calidad de la junta de soldadura debajo de BGA, LGA y otros paquetes.

En la era de IoT, los ciclos de vida del producto son más cortos y las órdenes favorecen cada vez más a los "pequeños lotes, múltiples variedades". Esto exige mayores capacidades de fabricación flexibles de las líneas de producción de PCBA. Al integrar MES (sistemas de ejecución de fabricación) y tecnologías de IoT industriales, las fábricas pueden lograr un verdadero monitoreo del tiempo {}} y la trazabilidad de los datos de producción, cambiar rápidamente entre modelos de productos y optimizar la programación de producción basada en el análisis de datos -} La eficiencia y la capacidad de respuesta.

El desarrollo de IoT presenta oportunidades y desafíos sin precedentes para la industria de procesamiento de PCBA. Esta revolución tecnológica representa no solo una actualización de equipos de producción sino también una remodelación fundamental de la filosofía de fabricación. Solo las empresas que adoptan activamente la alta densidad -, la precisión -, alta -} y la fabricación flexible aprovecharán oportunidades en medio de la onda IoT, convirtiéndose en fuerzas centrales que potenciarán el futuro de la conectividad universal.
