Costo de montaje de PCB

Cuando hablamos del costo de ensamblaje de PCB , nos vienen a la mente numerosos factores como los costos de mano de obra, la tecnología utilizada, el empaque de las piezas, la cantidad de tableros, el tiempo de giro, la cantidad de piezas de tono fino utilizadas, etc. Cuando la mayoría de los factores mencionados anteriormente permanecen Lo mismo independientemente de la región, los costos laborales varían de una región a otra. Por lo tanto, para lograr un ensamblaje de PCB rentable, se deben tener en cuenta varios factores.

Costos de mano de obra : como se mencionó anteriormente, los costos de mano de obra dependen de la región donde se ensamblan las juntas porque el ensamblaje no solo incluye el proceso automatizado sino que también requiere la interacción humana. Entonces, si la mano de obra es barata, el costo total definitivamente será más barato. Por ejemplo, una placa ensamblada en América del Norte será de 3 a 4 veces más cara en comparación con una ensamblada en Asia debido a la disponibilidad de mano de obra barata y calificada. Aunque los costos laborales en Asia han experimentado un aumento drástico en la última década, el costo general sigue siendo más barato.

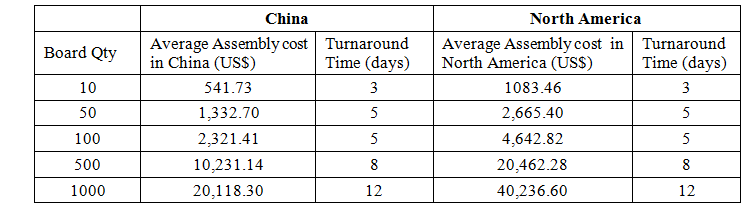

Veamos la comparación de precios de una simple placa de 2 capas ensamblada en América del Norte y China.

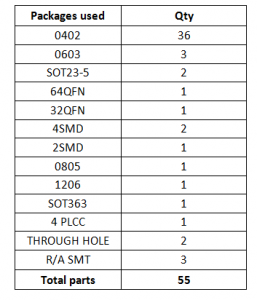

A continuación se muestra la tabla que representa los diferentes paquetes utilizados para calcular el costo de ensamblaje mencionado anteriormente:



Pero este costo reducido viene con algunos desafíos adicionales, como los costos de envío, los retrasos en la comunicación debido a las diferencias de zona horaria que a su vez aumentan el tiempo de giro, lo que aumenta el costo en aproximadamente un 10 a 20%.

Tiempo de respuesta: el costo de montaje también puede variar con el tiempo de respuesta. Los tiempos de montaje más cortos pueden aumentar el costo en más del 30% -200% en comparación con los tiempos de montaje normales. Para un ensamblaje acelerado, a veces el fabricante puede tener que retener los pedidos existentes y concentrarse en el pedido acelerado, el envío acelerado también cuesta más y, en algunos casos, la ubicación de fabricación también puede verse comprometida para cumplir con la fecha límite, lo que aumenta considerablemente el costo de ensamblaje en algunos casos.

Cantidad de tableros que se ensamblarán : el precio del ensamblaje puede ser bastante engañoso cuando se realiza en cantidades más pequeñas. El costo total de ensamblaje de las placas prototipo puede parecer mucho menor en comparación con el costo total de las placas cuando se fabrican en grandes cantidades. Pero una cosa que la gente no se da cuenta es que el precio unitario del ensamblaje cae en gran medida cuando se produce en grandes cantidades. Muchos factores se suman al costo del ensamblaje, como la configuración inicial, la plantilla y la programación. Por lo tanto, en el caso de las placas prototipo, este costo será muy significativo, pero en el caso de cantidades mayores, este costo se vuelve insignificante, ya que es un costo único y no necesita reproducirse una y otra vez.

Tecnología utilizada : otro factor importante que desempeña un papel importante en el costo de ensamblaje es el tipo de tecnología utilizada, ya sea tecnología de orificio pasante o tecnología de montaje en superficie (SMT) o, a veces, ambas. Si bien SMT es más económico debido al bajo costo inicial de configuración debido al alto grado de automatización y a la mayor densidad de componentes, a veces es inevitable tener todos los dispositivos de montaje en superficie (SMD) en una placa. En este punto, la tecnología de agujeros pasa a la acción. Por lo tanto, vemos un aumento en el costo, ya que requiere una perforación adicional de las tablas y una reducción en el área de enrutamiento.

Embalaje de las piezas : los componentes electrónicos vienen en diferentes paquetes, por lo tanto, el costo de ensamblaje también puede variar con el embalaje de las piezas. Las partes como BGA y QFN tienen un costo de ensamblaje más alto porque estas partes tienen conexiones eléctricas debajo de ellas y se necesita una mayor fuente de precisión para colocar estas partes. También requieren inspección por rayos X para verificar huecos y cortocircuitos entre los pines. Esto aumenta el costo de ensamblaje de estas piezas en relación con los paquetes más genéricos como SMD, 0603, 0805, 1206, etc.

Para resumir, el costo de ensamblaje de PCB depende del costo de mano de obra, la plantilla, el tiempo de respuesta, la cantidad de tableros ensamblados necesarios y el embalaje de las piezas utilizadas. A veces, también se requiere la programación de la placa, pero Bittele no cobra ninguna tarifa de programación.
