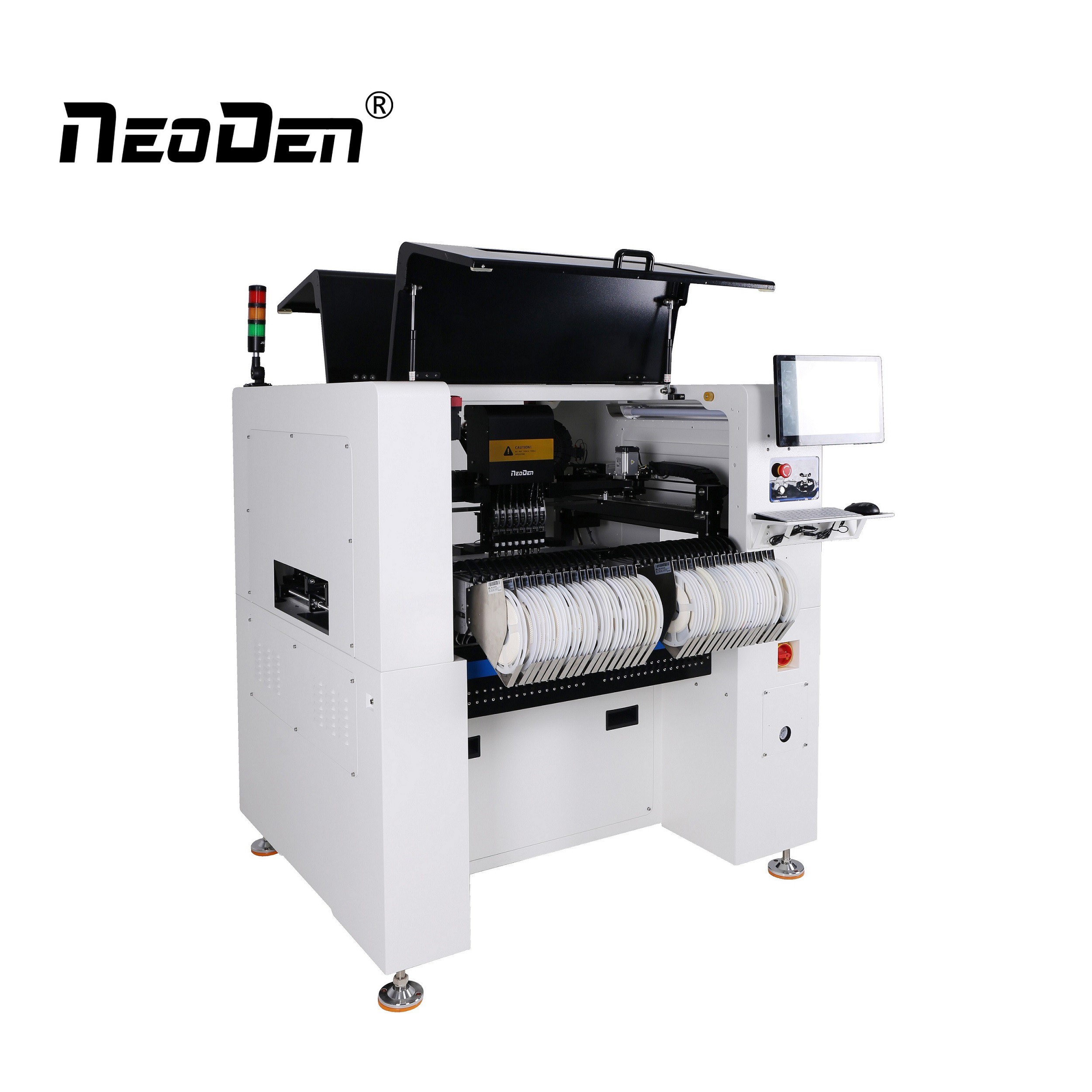

En primer lugar, me gustaría presentar nuestra últimarecoger y colocar la máquina NeoDen K1830:
|
| 1. 8 Boquillas sincronizadas que garantizan una precisión de colocación repetible con alta velocidad 2. Cámaras de doble marca para llegar a los alimentadores extremos para una mejor calibración 3. La ubicación de pcb se puede calibrar de forma automática y rápida, en función de la solicitud de colocación correcta y específica |
¿Compróun paquete de 500 resistencias, sólo para ser mortificado para descubrir lo despistado que eres acerca de esos anillos de colores en sus nuevas resistencias? Te preguntas, ¿por qué no podrían simplemente imprimir el valor de resistencia en la resistencia y hacer la vida más fácil para todos? Si la lectura de códigos de color de resistencia suena extraño para usted, a continuación, siga leyendo!

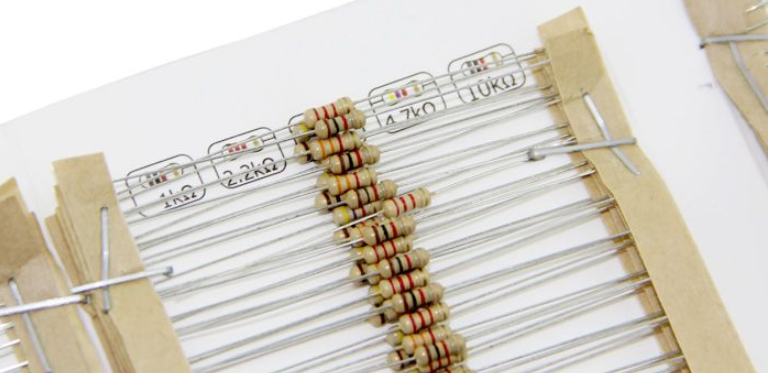

¿Puedes saber cuál es la resistencia de 4,7 kΩ?

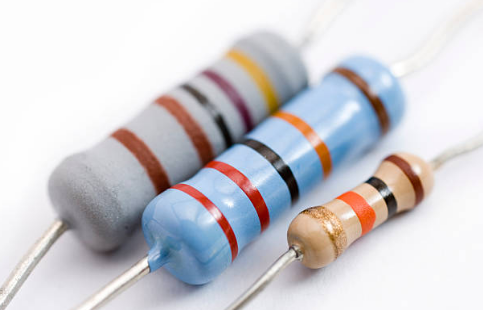

Como las resistencias son pequeñas, es bastante difícil imprimir números o el valor de resistencia en el área de superficie pequeña de la resistencia. Por lo tanto, en lugar de imprimir directamente números en la resistencia, se utilizan códigos de color de resistencia. Las resistencias pueden tener 3 bandas, 4 bandas, 5 bandas o 6 bandas. Las bandas de colores se utilizan para denotar la resistencia, la tolerancia y el coeficiente de temperatura.
Hemos reunido una guía simple para explicar el cálculo detrás de los códigos de color de la resistencia. La lectura de códigos de color de resistencia puede ser fácil una vez que entienda las matemáticas detrás de cada banda de color.
Introducción: Gráfico de códigos de colores de resistencia
Antes de llegar a la parte matemática, usted tiene que saber acerca de una herramienta importante conocida como la tabla de código de color de resistencia. De manera similar a cómo la tabla periódica es indispensable para un químico, la Tabla de Códigos de Colores de resistencia es su mejor amigo cuando se trata de decodificar el código de una resistencia. Se encontrará refiriéndose a este gráfico con frecuencia, ya que los valores necesarios para calcular el valor de resistencia se compilan en este gráfico. ¡Más detalles sobre cómo usarlo cuando exploramos ejemplos en la sección posterior!
¿Hay una manera fácil de recordar estos colores?
absolutamente. Si le resulta difícil recordar qué colores hay en los códigos de color de resistencia, pruebe estos mnemotécnicos.
Acrónimo: BBROYGBVGW
Frase: La mala cerveza pudre nuestras tripas jóvenes, pero el vodka va bien
B.B. Roy de Gran Bretaña tiene una muy buena esposa
Los chicos malos corren con nuestras chicas jóvenes, pero Violeta generalmente gana
Introducción: Identificación de la primera banda de colores
Esta es la pregunta que generalmente surge primero porque no podemos comenzar a calcular la resistencia del código de color de la resistencia si no podemos obtener su dirección de lectura correcta en primer lugar. Afortunadamente, el código de color de la resistencia tiene algunas pistas visuales que dan la respuesta!
El truco más obvio para esto es que hay un mayor espacio que se produce antes de la banda de tolerancia. Las bandas no están regularmente separadas y se puede ver como agrupadas en dos. Coloque el grupo más grande a la izquierda y lea la resistencia de izquierda a derecha.
La primera banda suele estar siempre más cerca del final. Pero este puede no ser el caso todo el tiempo.
Si encuentra una banda de color oro o plata en su resistencia, definitivamente es la banda de tolerancia y la última banda en la resistencia. Por lo tanto, pertenecen al lado derecho de la resistencia y de nuevo, leen la resistencia de izquierda a derecha.
Además, asegúrese de revisar la documentación del fabricante para asegurarse de los códigos de color de la resistencia utilizados. Si ninguna de las formas anteriores son útiles, siempre puede confiar en un multímetro para medir la resistencia. A veces, esta podría ser la única manera de averiguar la resistencia, especialmente cuando las bandas de color se rayan o se queman.
Cálculo de códigos de color de resistencia
Código de color de resistencia de 3 bandas

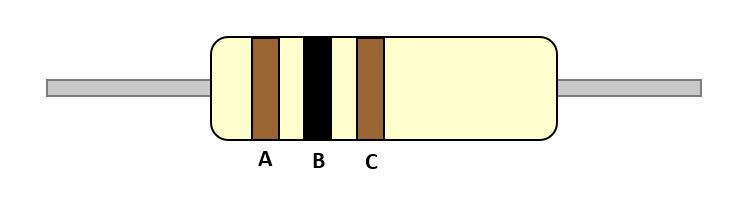

Para los códigos de color de una resistencia de 3 bandas, las dos primeras bandas siempre denotan los dos primeros dígitos del valor de resistencia, mientras que la tercera banda representa el multiplicador.
AB × C ± 20%
10 × 101 ± 20% = 100 Ω ± 20%
Bandas:
A: 1ª banda – 1ª cifra significativa
B: 2ª banda – 2ª cifra significativa
C: 3ª banda – multiplicador
En el ejemplo que tenemos, las bandas son marrones, negras y marrones. La primera banda es la banda marrón más cercana al borde. Buscamos nuestra tabla de códigos de colores de resistencia y encontramos que el marrón tiene el 1er valor significativo de 1 y el negro tiene el segundo valor significativo de 0. La tercera banda es marrón, lo que significa que el multiplicador es 1. Usando la fórmula, la resistencia se calcula así para ser:
Como la resistencia de 3 bandas no tiene una cuarta banda de tolerancia, se considera que la tolerancia predeterminada está en el 20%.
Código de color de resistencia de 4 bandas

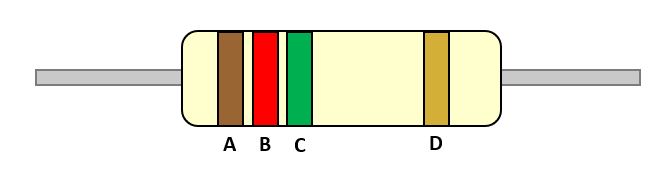

El código de color de la resistencia de 4 bandas es la resistencia más comúnmente utilizada. Similar a la resistencia de 3 bandas, las dos primeras bandas siempre dan los primeros 2 dígitos del valor de resistencia. La tercera banda representa el multiplicador, mientras que la cuarta banda representa la tolerancia.
AB × C ± D%
12 × 105 ±5% = 1.200 kΩ ± 5%
Bandas:
A: 1ª banda – 1ª cifra significativa
B: 2ª banda – 2ª cifra significativa
C: 3ª banda – multiplicador
D: 4ª banda – tolerancia
Para un código de color de resistencia de 4 bandas, podemos comenzar por encontrar primero la banda de tolerancia, ya que generalmente es oro o plata. La banda de tolerancia también se identifica fácilmente debido al aumento de la brecha entre la banda de tolerancia y la banda multiplicadora. En este ejemplo, es oro y por lo tanto da una tolerancia de ±5% cuando buscamos la tabla de código de color de resistencia. A partir del otro extremo, la primera banda se identifica así como marrón que tiene un 1er dígito significativo de 1. La segunda banda es roja y tiene un segundo dígito significativo de 2. La 3ª banda es verde, lo que significa que el multiplicador es 105. Usando la fórmula. La resistencia obtenida es de 12 × 105 = 1.200 kΩ. Por último, la banda de tolerancia que identificamos como oro da un valor de tolerancia de ±5%.
A veces, para un código de color de resistencia de 4 bandas, la banda de tolerancia se puede dejar en blanco, lo que resulta en una resistencia de 3 bandas. En este caso, el valor de resistencia seguiría siendo el mismo, excepto que la tolerancia sería de ±20% como si fuera una resistencia de 3 bandas.
Código de color de resistencia de 5 bandas
Las resistencias de 5 bandas son resistencias con mayor precisión, y tienen una banda adicional para un 3er dígito significativo. Como tal, las tres primeras bandas denotan los dígitos significativos de la resistencia y todo lo demás se desplaza hacia la derecha, haciendo de la cuarta banda el multiplicador y la quinta banda la tolerancia.
ABC × D ± E%
475 × 100 ± 1% = 475 Ω ± 1%
Bandas:
A: 1ª banda – 1ª cifra significativa
B: 2ª banda – 2ª cifra significativa
C: 3ª banda – 3ª cifra significativa
D: 4ª banda – multiplicador
E: 5ª banda – tolerancia
En este ejemplo, la banda de tolerancia es marrón y se identifica por el mayor espacio entre sí y la banda multiplicadora. De la carta de códigos de colores de resistencia, obtenemos un valor de tolerancia de ±1% para el marrón. Comenzando por el otro extremo, la primera banda y la segunda banda es amarilla y violeta, lo que da el 1er y 2do dígito significativo de 4 y 7 respectivamente. La tercera banda adicional es azul y por lo tanto el 3er dígito significativo es 5. La cuarta banda es negra y da el valor multiplicador de 100. Usando la fórmula, obtenemos el valor de resistencia de 475 × 100 = 475 Ω.
Código de color de resistencia de 6 bandas
Una resistencia de 6 bandas es esencialmente una resistencia de 5 bandas con un anillo adicional que denota el coeficiente de temperatura o, a veces, la tasa de falla. El color más común para la sexta banda es el marrón (100 ppm/K), lo que significa que por cada cambio de temperatura de 10°C, el valor de resistencia cambia en un 0,1%.
ABC × D ± E%, F
274 × 100 ± el 2%, 250 ppm/K = 274 Ω ± el 2%, 250 ppm/K
Bandas:
A: 1ª banda – 1ª cifra significativa
B: 2ª banda – 2ª cifra significativa
C: 3ª banda – 3ª cifra significativa
D: 4ª banda – multiplicador
E: 5ª banda – tolerancia
F: 6ª banda – coeficiente de temperatura
Para este ejemplo, las bandas de código de color de la resistencia se pueden agrupar en 2 grupos según el espacio entre la banda del multiplicador y la banda de tolerancia. Coloque el grupo más grande a la izquierda y el grupo más pequeño a la derecha y lea la resistencia de izquierda a derecha. Una vez más, comprobamos la tabla de códigos de colores de la resistencia para el rojo, violeta y amarillo, y la primera, segunda y tercera bandas dan los dígitos significativos de 2,7 y 4 respectivamente. La cuarta banda es negra, dando un valor multiplicador de 100. Por lo tanto, obtendremos un valor de resistencia de 274 × 100 = 274Ω. La quinta banda de tolerancia da un valor de tolerancia de ±2%. La sexta banda es negra y da un valor de coeficiente de temperatura de 250 ppm/K.
Excepciones de banda de color de resistencia
Resistencias de cero ohmios
Las resistencias de cero ohmios son resistencias que pueden ser fácilmente reconocidas por su única banda negra. Básicamente, es un enlace de cable con la única función de conectar trazas en una placa de circuito impreso. Pero, ¿por qué no usar un cable puente regular para ese propósito?
Las resistencias de cero ohmios se identifican por su única banda negra
(Fuente: ES Mobile)
La razón detrás de por qué están diseñados para parecer resistencias es porque los componentes en la mayoría de las placas de circuito impreso se colocan utilizando máquinas de inserción automática en lugar de colocarse manualmente a mano. Al parecer una resistencia, los fabricantes pueden hacer uso de la misma máquina automatizada para colocar para colocar componentes en una placa de circuito. Esto elimina la necesidad de una máquina separada para instalar cables de puente.
Además, las resistencias de cero ohmios se pueden quitar más fácilmente que los cables de puente. Esto permite que cualquier cambio de diseño se realice fácilmente si es necesario. La resistencia de cero ohmios se puede quitar fácilmente y reemplazar por nuevos componentes.
Artículo e imagen de Internet, si alguna infracción pls póngase en contacto con nosotros para eliminar.

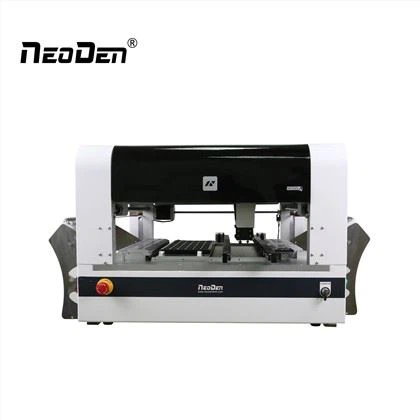

NeoDen proporciona una línea de montaje smt completa soluciones, incluyendo horno de reflujo SMT, máquina de soldadura por ola, máquina de pick and place, impresora de pasta de soldadura, cargador de PCB, cargador de PCB, montador de virutas, máquina SMT AOI, máquina SMT SPI, máquina SMT X-Ray, equipo de línea de montaje SMT, equipos de producción de PCB smt piezas de repuesto etc cualquier tipo de máquinas SMT que pueda necesitar, póngase en contacto con nosotros para obtener más información :
