Máquina automática de selección y colocación SMT de alta velocidad
Máquina automática de selección y colocación SMT de alta velocidad

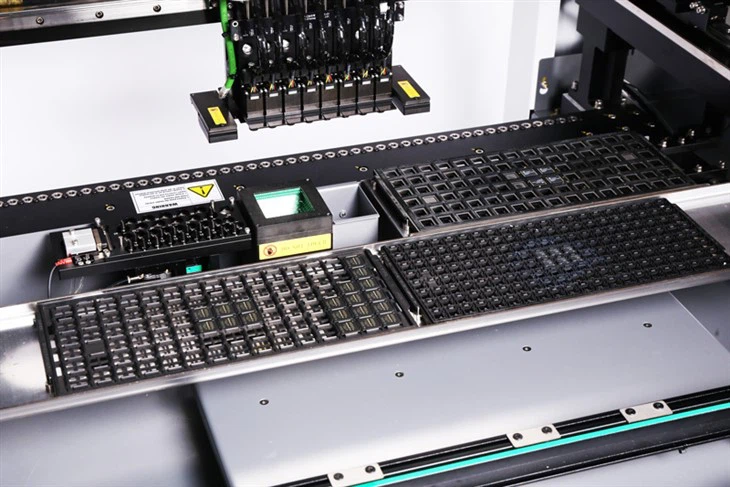

NeoDen 7 cuenta con seis cabezales de recogida, está diseñado para facilitar su uso, eficiencia, rentabilidad y una mayor capacidad de expansión y compatibilidad. Usando servomotores lineales nuevos y altamente eficientes, aligerando y endureciendo la unidad principal, y revisando la velocidad de colocación de 14,000 CPH.
Característica
1.El sistema de visión de vuelo integrado
2.Servo buceador Panasonic, retroalimentación de posición de escalas lineales de 2 micrones junto con un cabezal de colocación de precisión
3.6 Cabezal de recogida simultánea
4.Tasas de colocación de hasta 14.000 CPH
5.TheGUI (interfaz gráfica de usuario) en su clase que utiliza software basado en Windows® permite la programación en minutos
6.Coloque, administre y realice un seguimiento de los componentes con precisión con los alimentadores inteligentes
7.Hasta 64 (todo en 8 mm) alimentadores de cinta
8.Manipule con precisión una amplia gama de componentes, incluidos 0402, LED, BGA, 0.4mmpitch QFP, conectores SMT y muchos otros
9.Soporta alimentadores de cinta cortada, sueltos, de tubo o de bandeja
Especificación
Modelo | NeoDen 7 | ||
Estilo de máquina | Pórtico único con 6 cabezas | ||
Alineación | Visión escénica | ||
| Velocidad máxima | 14.000 CPH | ||
Capacidad del alimentador | Alimentador de cinta: 64 (todos de 8 mm) | ||
Alimentador de vibraciones: 5 | |||
Alimentador de bandejas: 5 | |||
Gama de componentes | Tamaño más pequeño | 0402 | |
Tamaño más grande | 40x40 mm (paso de plomo 0,4 mm) | ||
Altura máxima | 10 mm | ||
Rotación | ±180° | ||
Exactitud de la colocación | ± 0,01 mm | ||
Repetibilidad XY | ± 0,01 mm | ||
Dimensión de la placa (mm) | Máximo | 630 x 300 mm | |
630 x 1200 mm | |||
Fuente de aire | 0.6MPa | ||
Suministro de electricidad | 110V/220V | ||
Poder | 550W | ||
Dimensiones externas (cm) | Tamaño de la máquina | 142(L)x120(W)x165(H) | |
Peso | Peso neto | 280kgs | |
Peso bruto | 320kgs | ||
Neoden es un fabricante confiable con 10 años' experiencia. Hasta ahora, hemos exportado a más de 130 países y 10000 juegos de máquinas en todo el mundo, y hemos construido una buena reputación en el mercado. Estamos en una buena posición, no solo para suministrarle máquinas de alta calidad, sino también un excelente servicio postventa. El ingeniero bien capacitado le brindará cualquier apoyo técnico.
Tecnología Co., Ltd de Hangzhou NeoDen
Agregue el Edificio 3, Parque Industrial y Tecnológico de Diaoyu, No.8-2, Keji Avenue, Distrito de Yuhang, Hangzhou，porcelana
Modelo | NeoDen4 | ||
Estilo de máquina | Pórtico único con 4 cabezas | ||
Alineación | Visión escénica | ||
Tasa de colocación | Visión en | 5,000 CPH | |
Visión apagada | 10,000CPH (óptimo) | ||
Capacidad del alimentador | Alimentador de cinta: 48 (todos de 8 mm) | ||
Alimentador de vibraciones: 5 | |||
Alimentador de bandejas: 5 | |||
Gama de componentes | Tamaño más pequeño | 0201 | |
Tamaño más grande | 32x32 mm (paso de plomo 0,5 mm) | ||
Altura máxima | 5 mm | ||
Rotación | ±180° | ||
Exactitud de la colocación | ± 0,02 mm | ||
Repetibilidad XY | ± 0,02 mm | ||
Dimensión de la placa (mm) | Máximo | 310 x 1500 mm | |
140 x 1500 mm (con 1 bandeja para gofres) | |||
Control principal | GUI | ||
Suministro de electricidad | 110V/220V | ||
Poder | 180W | ||
Dimensiones externas (mm) | Tamaño de la máquina | 870(L)x680(W)x480(H) | |
Tamaño de embalaje | 940(L)x740(W)x600(H) | ||
Peso | Peso neto | 60 kg | |
Peso bruto | 80 kg | ||
