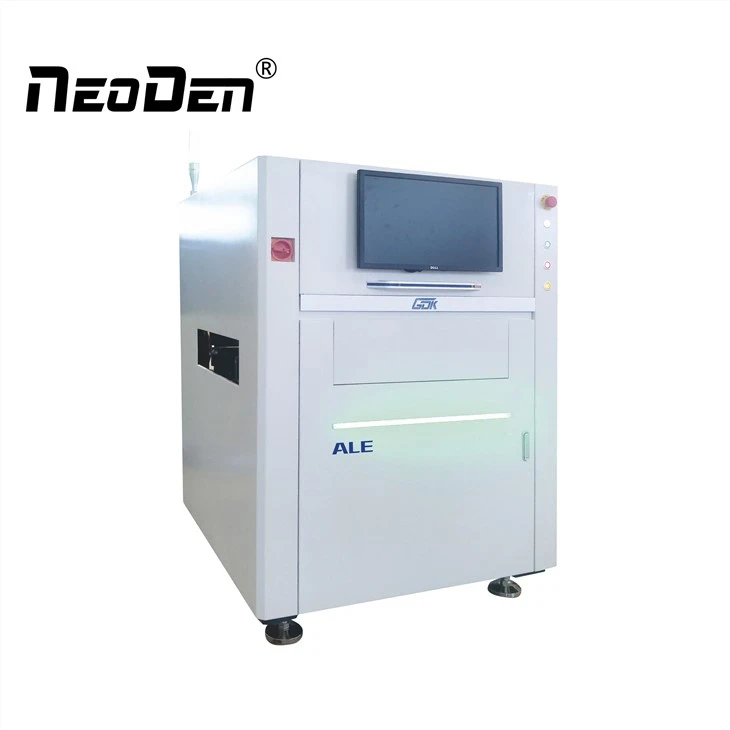

AOI óptico automático

Descripción

Característica

Alta precisión

Múltiples métodos de análisis de software, múltiples modos de aplicación, sistema de movimiento de alta precisión.

Alta eficiencia

Una estación de trabajo de mantenimiento confirma los datos de detección de varias máquinas en línea para realizar una gestión y un control de procesos completamente automático.

Especificación

Nombre del producto	AOI óptico automático
Modelo	ALE-D （Doble carril）
Espesor de PCB	0,6 mm ~ 6 mm
Max. Tamaño de PCB (X x Y)	Carril doble: 510 mm x 330 mm Carril único: 510 mm x 600 mm
Min. Tamaño de PCB (Y x X)	50 mm x 50 mm
Max. Espacio inferior	50 mm
Max. Brecha superior	35 mm
Velocidad de movimiento	1500 mm / seg (máx.)
Altura de transmisión desde el suelo	900 ± 30 mm
Método de transmisión	Carril de una etapa
Método de sujeción de PCB	Sujeción de sustrato con bloqueo de bordes
Peso	850Kg

Detalles

Lente telecéntrica de la cámara de exposición global +

Cámara digital de exposición global en color HD

Lente telecéntrica de alta profundidad de campo

Compensación de flexión de la tabla

Cuando el tablero se calienta de manera desigual, se produce un cierto grado de deformación del tablero. Las coordenadas CAD y la posición de la placa después de pasar por el horno no pueden coincidir con precisión. Una vez compensada la flexión de la placa, las coordenadas y las posiciones correspondientes de los componentes son precisas.
