Máquina de recogida y colocación de bajo coste
NeoDen 3V ha sido descontinuado. ¿Busca una actualización?
Descubra NeoDen YY1, una alternativa más potente y rentable-creada para superar sus necesidades.
NMáquina de recogida y colocación de bajo coste eoDen 3Vvideo

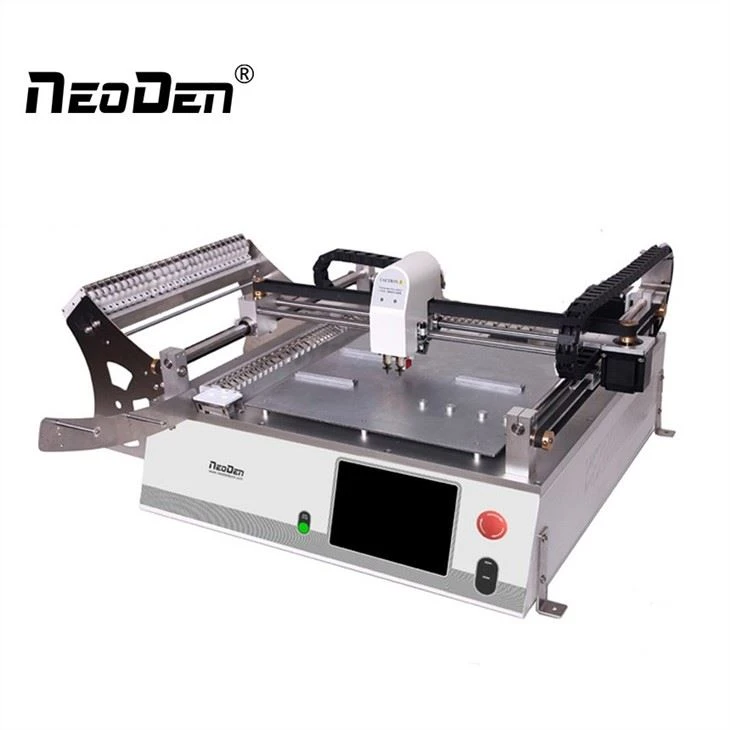

Máquina de recogida y colocación de bajo costo NeoDen 3V
Característica
El montador de chips NeoDen3V es una versión mejorada de la serie TM245P.
Cuenta con cabezal doble, 44 ranuras de alimentación, sistema de visión y sistema de posicionamiento flexible, que es adecuado para la creación de prototipos y producción de lotes pequeños-medianos con un rendimiento estable y un precio asequible.
Especificación
|
Nombre del producto |
Máquina pick and place de bajo costo NeoDen 3V (Estándar) |
|
numero de cabezas |
2 |
|
Alineación |
Visión |
|
Rotación |
±180 grados |
|
Tasa de colocación |
5000CPH (sin visión); 3500CPH (con visión) |
|
Capacidad del alimentador |
Alimentador de cinta: 24 (todos de 8 mm) |
|
Alimentador de vibración: 0~5 |
|
|
Alimentador de bandeja: 5~10 (Personalización compatible) |
|
|
Dimensión del tablero |
Máximo: 320*420 mm |
|
Gama de componentes |
Componentes más pequeños: 0402 |
|
Componentes más grandes: TQFP144 |
|
|
Altura máxima: 5 mm |
|
|
Números de bombas |
3 |
|
Precisión de colocación |
±0,02 mm |
|
Operar el sistema |
Windows XP-NOVA |
|
Fuerza |
160~200W |
|
Suministro de electricidad |
110V/220V |
|
Tamaño de la máquina |
820 (largo) x 650 (ancho) x 410 (alto) mm |
|
Tamaño de embalaje |
1001(largo)*961(ancho)*568(alto)mm |
| N.W./G.W. |
55kg/80kg |
Detalles
Sistema de visión completa de 2 cabezales.
2 cabezales de colocación de alta-precisión con ±180 grados
La rotación podría satisfacer la necesidad de componentes de una amplia gama.

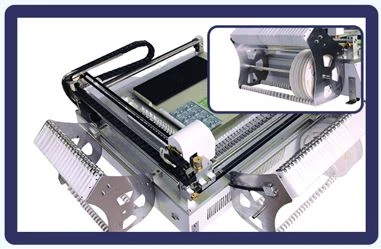

Caja de despegado automático-patentado
Actuadores electromagnéticos patentados, de los que no es necesario deshacerse
La película de nailon desperdiciada manualmente, lo que te ahorra más tiempo y esfuerzo.
Posicionamiento flexible de PCB
Usando barras y pines de soporte de PCB, donde quieras
para colocar la PCB y cualquiera que sea la forma de su PCB,
todo se puede manejar bien.
Controlador integrado
Rendimiento más estable y mantenimiento más fácil.
Corrección del ángulo de PCB
El ángulo de la PCB influirá en la precisión del montaje.
Cuanto más cerca esté el ángulo de 0 grados, mejor, y la desviación del ángel debe estar dentro de 1 grado.
El ángulo de la PCB se genera según las coordenadas de la PCB panelizada, pero también podemos ajustar el ángulo manualmente.
Haga clic en el botón "Ángulo de PCB", de acuerdo con el índice de la máquina para elegir dos puntos, luego se generará un nuevo ángulo de PCB. (Tenga en cuenta que los dos puntos deben estar en una línea vertical u horizontal).
Proporcionar una-línea de producción de ensamblaje SMT integral
Introducción del producto
Impresora de plantillas FP2636
1. Soportes en L y pasadores para fijar PCB, aplicables para fijación e impresión de múltiples tipos de PCB, más flexibles y convenientes.
2. El marco de fijación mecánica para una rápida instalación y reemplazo de plantillas sin marco,
Máquina SMT NeoDen4
Instalado con cámaras CCD industriales de alta velocidad y trabajando con nuestros algoritmos patentados de procesamiento de distorsión de imagen, permite que las cámaras reconozcan y alineen diferentes componentes de cuatro boquillas.
Con la ayuda de la cámara superior-y la cámara inferior, mostrarán el proceso de selección con imágenes de alta definición.
Horno de reflujo NeoDen IN6
El diseño implementa una placa calefactora de aleación de aluminio que aumenta la eficiencia energética-del sistema. El sistema interno de filtrado de humo mejora el rendimiento del producto y también reduce las emisiones nocivas.
Los archivos de trabajo se pueden almacenar dentro del horno y los usuarios tienen a su disposición los formatos Celsius y Fahrenheit.
Especialmente una buena opción para los clientes que prefieren un proyecto prototipo como dispositivo de inicio. Si lo necesita, no dude en contactarnos.
Preguntas frecuentes
Q1:¿Cómo puedo comprarles una máquina?
R: (1) Consúltenos en línea o por correo electrónico-.
(2) Negociar y confirmar el precio final, envío, método de pago y otros términos.
(3) Enviarle la factura realizada y confirmar su pedido.
(4) Realizar el pago según el método indicado en la factura proforma.
(5) Preparamos su pedido en términos de factura proforma después de confirmar su pago completo. Y control de calidad del 100% antes del envío.
(6) Envíe su pedido por vía expresa, aérea o marítima.
Q2:¿Cómo pago?
R: Amigo mío, hay muchas maneras.
T/T (preferimos este), Western Union, PayPal, elige tu favorito.
Q3: ¿Es difícil utilizar estas máquinas?
R: No, nada difícil.
Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
Sobre nosotros

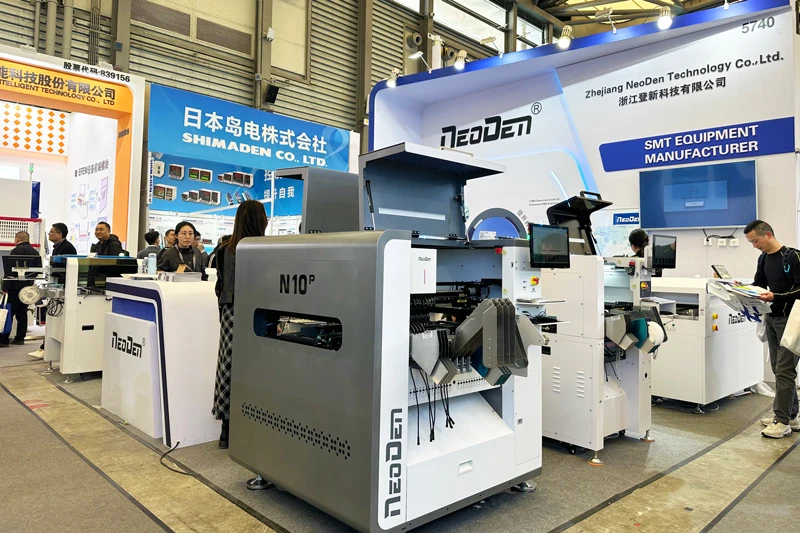

exhibición
Proceso de dar un título

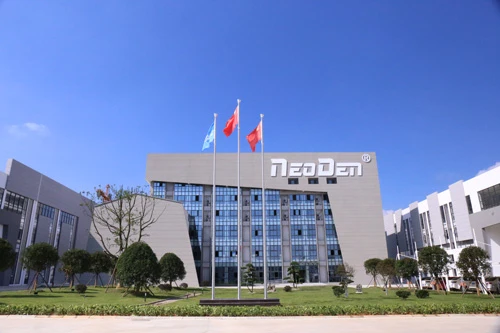

fábrica
Zhejiang NeoDen Technology Co., Ltd., fundada en 2010, es un fabricante profesional especializado en máquinas de recogida y colocación SMT, hornos de reflujo, máquinas de impresión de plantillas, líneas de producción SMT y otros productos SMT. Tenemos nuestro propio equipo de I+D y nuestra propia fábrica, aprovechando nuestra propia y rica experiencia en I+D, producción bien capacitada, ganamos una gran reputación entre los clientes de todo el mundo.
En nuestro ecosistema global, colaboramos con nuestros mejores socios para ofrecer un servicio de ventas más cercano, un soporte técnico altamente profesional y eficiente.
Creemos que excelentes personas y socios hacen de NeoDen una gran empresa y que nuestro compromiso con la innovación, la diversidad y la sostenibilidad garantiza que la automatización SMT sea accesible para todos los aficionados en todas partes.
Si lo necesita, ¡no dude en contactarnos!
