Conjunto de placa de circuito impreso
Vídeo del montaje de la placa de circuito impreso NeoDen4

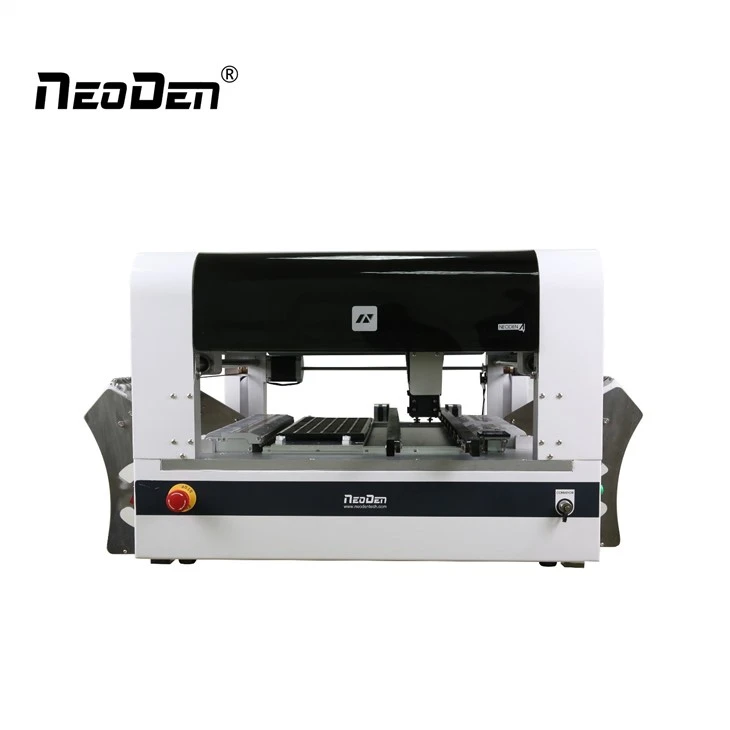

Conjunto de placa de circuito impreso NeoDen4
Característica
El cuarto conjunto de placa de circuito impreso NeoDen4 es un producto independiente de NeoDen Tech, con propiedad intelectual completamente independiente.
Su sistema de visión de alta precisión lo hizo destacar en el área de máquinas pick and place de sobremesa.
Llenar PCB con tecnología de montaje superficial (SMT) puede ser tan desafiante como el diseño del circuito en sí, y NeoDen4 proporciona al usuario todas las herramientas necesarias para trabajar con una amplia variedad de componentes en una amplia variedad de paquetes.
El NeoDen4 no es una imitación. Es un diseño original que se diseñó desde cero para brindar una funcionalidad de selección y colocación simple, precisa y flexible.
Es ideal para la creación de prototipos y tiradas pequeñas, pero también es capaz de producir grandes cantidades de placas: las PCB de todas las máquinas NeoDen se fabrican utilizando una única NeoDen4.
Especificación
| Nombre del producto | Conjunto de placa de circuito impreso NeoDen4 |
|
Estilo de máquina |
Pórtico simple con 4 cabezales |
|
Tasa de colocación |
4000 c/h |
|
Dimensión externa |
Largo 680 x Ancho 870 x Alto 460 mm |
|
Máxima PCB aplicable |
290 mm x 1200 mm |
|
Comederos |
48 piezas |
|
Potencia media de trabajo |
220V/160W |
|
Gama de componentes |
Tamaño más pequeño: 0201 |
|
Tamaño más grande: TQFP240 |
|
|
Altura máxima: 5 mm |
Detalles
Rieles para automóviles
A. Soporte para conectar directamente al transportador convencional.
B. Establezca la posición de alimentación en cualquier lugar.
C. Monte fácilmente tablas demasiado largas.
Cuatro boquillas
Se puede instalar cualquier tamaño de boquilla.
Diseñado de forma suspendida y totalmente simétrica.
Montar al mismo tiempo con 360 grados
Sistema de visión
(cámara mirando hacia arriba y hacia abajo)
EquiparCon cámaras CCD industriales de alta velocidad
Precisión de colocación muy mejorada de 0201 aBGA
Alimentadores electrónicos
Alimentadores de cinta y carrete de 8 mm
Adopta la técnica de corrección de errores de alimentación.
Maneja hasta 5 tubos separados
Paquete
Mantenimiento
1. La reparación y calibración deben ser realizadas por un técnico mecánico calificado. Al reemplazar piezas, utilice las que suministra NeoDen. No nos hacemos responsables de ningún accidente que resulte del uso de piezas no estándar.
2. Para evitar descargas eléctricas causadas por una operación no calificada, las reparaciones eléctricas y el mantenimiento (incluido el cableado) deben ser realizados por electricistas profesionales o personal técnico de NeoDen o nuestros distribuidores.
3. Asegúrese de que los pernos y las tuercas estén bien apretados después de reparar, calibrar o reemplazar cualquier pieza.
Proporcionar una línea de producción de ensamblaje SMT integral
Preguntas frecuentes
Q1:¿Proporcionan actualizaciones de software?
R: A los clientes que compran nuestra máquina, podemos ofrecerles actualizaciones de software gratuitas.
Q2: Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Tenemos un manual de usuario en inglés y un vídeo guía para enseñarle cómo utilizar la máquina.
Si aún tiene preguntas, contáctenos por correo electrónico / Skype / WhatsApp / teléfono / servicio en línea Trademanager.
Q3: ¿Cantidad mínima de pedido?
A: 1 juego de máquinas, también se aceptan pedidos mixtos.
