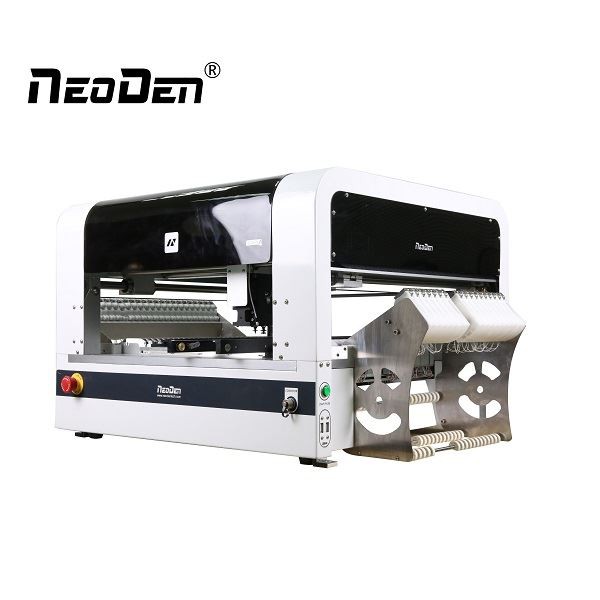

Montador de chips pequeños
Focos
1. Sistema de cabeza Full Vision 2
2 cabezales de colocación de alta precisión con una rotación de ±180 grados podrían satisfacer la necesidad de una amplia gama de componentes.
2. Peel-box automático patentado
Actuadores electromagnéticos patentados, no necesita deshacerse de la película de nailon desperdiciada manualmente, lo que ahorra
más tiempo y esfuerzo.
3. Posicionamiento de PCB flexible
Mediante el uso de barras y pines de soporte de PCB, donde quiera colocar la PCB y cualquiera que sea la forma de su PCB,
todo se puede manejar bien
4. Controlador integrado
Rendimiento más estable y mantenimiento más fácil.
5. Ajuste flexible del alimentador vibratorio
Se adapta a la mayoría de los anchos de los componentes del paquete Tube, admite 5 tipos de IC en una sola vez como máximo.
Rieles y alimentadores
Si prefiere avanzar automáticamente con rieles automáticos, o tiene una tabla larga (más de 300 mm) y desea conectar PnP con otras máquinas como una línea SMT continua, la versión con rieles automáticos será una mejor opción.
De lo contrario, también puede usar la versión sin rieles, que usa pasadores y barras magnéticas para fijar las tablas a mano, también es bastante flexible y conveniente.
Especificación
Modelo | NeoDen4 |
estilo de máquina | Pórtico simple con 4 cabezas |
Alineación | Visión escénica |
Tasa de colocación | Visión en: 5,000CPH |
Visión desactivada: 10,000CPH (Óptimo) | |
Capacidad del alimentador | Alimentador de cinta: 48 (todas de 8 mm) |
| Alimentador de vibración: 5 | |
| Alimentador de bandejas: 5 | |
Gama de componentes | Tamaño más pequeño: 0201 |
Tamaño más grande: 32 x 32 mm (paso de plomo 0,5 mm) | |
Altura máxima | 5 mm |
Rotación | ±180 grados |
Precisión de colocación | ±0.02mm |
Repetibilidad XY | ±0.02mm |
Dimensión del tablero (mm) | Máximo: 310 x 1500 mm |
| 140 x 1500 mm (con 1 bandeja para gofres) | |
control principal | interfaz gráfica de usuario |
Suministro de electricidad | 110V/220V |
Fuerza | 180W |
Dimensiones externas (mm) | Tamaño de la máquina: 870 (L) x 680 (W) x 480 (H) |
Tamaño del embalaje: 940 (L) x 740 (W) x 600 (H) | |
Peso | Peso Neto: 60kg |
Peso bruto: 80kg |
Efecto de colocación
Pago y Entrega
1) Método de pago: PayPal, West Union, tarjeta de crédito, etc.
2) El método de entrega predeterminado es a través de TNT (puerta a puerta), a menos que sea un requisito específico del cliente.
3) Plazo de entrega: 2-3 días laborables.
Garantía
El período de garantía para NeoDen4 es de 2 años, para PM3040 y T-962A es de 1 año desde el momento de la compra y soporte de servicio de por vida, así como un suministro a precio de fábrica a largo plazo.
NeoDen proporcionará preguntas y respuestas en línea, soporte para la resolución de problemas y servicio de asesoramiento técnico.
Sobre nosotros
¿Cómo ensamblar su PCB en casa?
Paso 1. Plantilla (impresora de soldadura)
Cubrir las huellas con una cantidad medida de soldadura en pasta usando una impresora de soldadura
Paso 2. Pick and Place (Máquina Pick and Place)
Coloque automáticamente los componentes en la placa de circuito impreso mediante el uso de una máquina de selección y colocación
Paso 3. Soldadura (Horno de reflujo)
Coloque las placas de circuito en la soldadura por reflujo para terminar la colocación.
