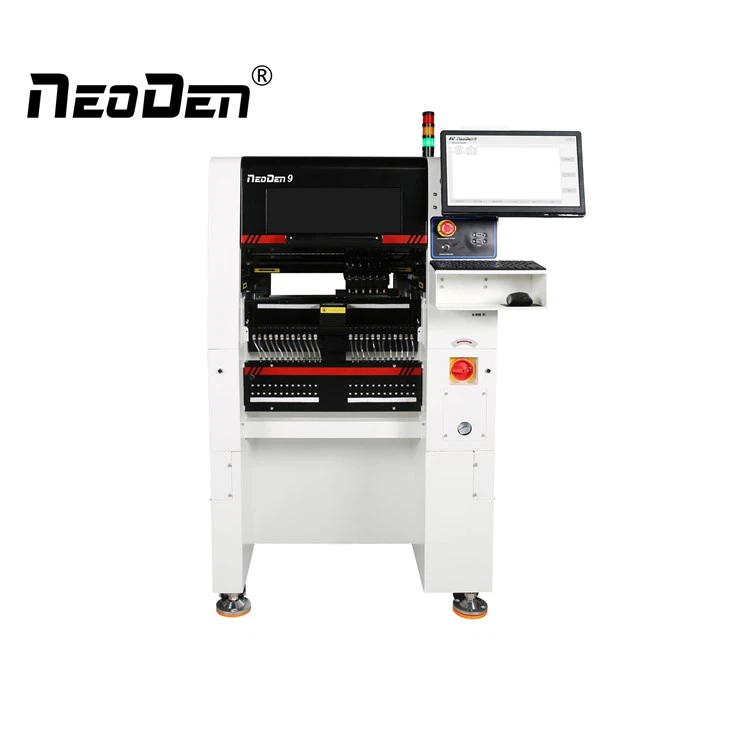

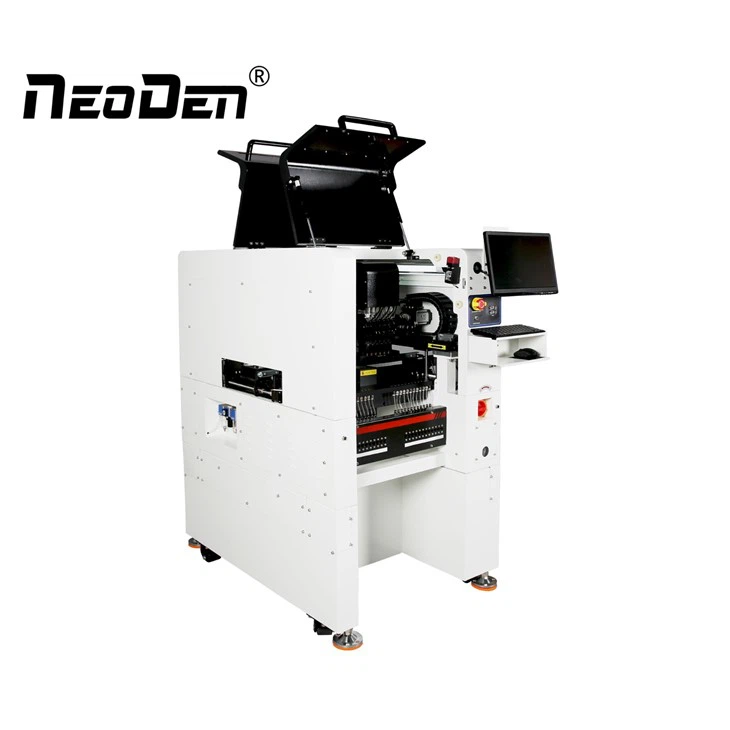

Dispositivo de montaje SMD
Dispositivo de montaje SMD
Descripción de productos
1. La velocidad de montaje promedio se puede alcanzar a 9000 CPH.
2. La velocidad máxima de montaje se puede alcanzar a 14000CPH.
3. Equipa un servomotor Panosonic de 400 W para garantizar un mejor par y aceleración para lograr una colocación estable y duradera.
4. El sistema de reconocimiento de cámara voladora de desarrollo propio utiliza un sensor CMOS importado, lentes industriales de alta definición de 5 millones de niveles y 289 LED en forma de anillo sin sombras, para garantizar efectos estables y duraderos.
5. Equipado con la tecnología de escala magnética que se usa comúnmente en las marcas conocidas, logrando un verdadero control de circuito cerrado, garantía a largo plazo de precisión de colocación estable como condiciones iniciales y nuevas, precisión fácil de calibrar sin ingenieros de proveedores.
Especificación
| nombre del producto | Dispositivo de montaje SMD NeoDen9 | Precisión de posición repetida | ±0.01 mm |
| Número de cabezas | 6 | Velocidad máxima de montaje | 14,000CPH |
| Número de alimentadores de carretes de cinta | 53 (Yamaha eléctrico/neumático) | Velocidad promedio de montaje | 9,000CPH |
| Número de bandeja IC | 20 | Tipo de accionamiento del eje X | WON Guía lineal / TBI Tornillo abrasivo C5 - 1632 |
| Área de colocación | 460mm*300mm | Tipo de accionamiento del eje Y | WON Guía lineal / TBI Tornillo abrasivo C5 - 1632 |
| Altura máxima de montaje | 16mm | Aire comprimido | >0.6Mpa |
| Reconocimiento fiduciario de PCB | Cámara de marcación de alta precisión | Potencia de entrada | 220 V/50 HZ (alternativa 110 V/60 HZ) |
| Reconocimiento de componentes | Sistema de cámara de visión voladora de alta resolución | Peso de la máquina | 500 kg |
| Control de retroalimentación de movimiento XY | cierresistema de control de bucle ed | Dimensión de la máquina | L1220mm*Ancho800mm*Alto1350mm |
| Motor de accionamiento XY | Panasonic A6 400W |
Detalle
6 cabezales de colocación
Alimentadores de carretes de cinta
Cámara voladora de desarrollo propio
Tornillo de tierra de precisión C5
Servo motor
Sensores de patentes
Si lo necesita, no dude en contactarnos para obtener más información.
Preguntas más frecuentes
Q1.¿Proporcionan actualizaciones de software?
R: A los clientes que compren nuestra máquina, podemos ofrecerles actualizaciones de software gratuitas.
Q2.¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante profesional especializado en máquinas SMT, máquinas Pick and Place, hornos de reflujo, impresoras de pantalla, líneas de producción SMT y otros productos SMT.
Q3. Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Tenemos un manual de usuario en inglés y un vídeo guía para enseñarle cómo utilizar la máquina.
Si aún tiene preguntas, contáctenos por correo electrónico/skype/whatapp/teléfono/servicio en línea trademanager.
Nuestra fábrica
NeoDen proporciona soluciones completas de línea de ensamblaje SMT, que incluyen horno de reflujo SMT, máquina de soldadura por ola, máquina de recogida y colocación, impresora de pasta de soldadura, cargador de PCB, descargador de PCB, montador de chips, máquina SMT AOI, máquina SMT SPI, máquina de rayos X SMT, Equipos de línea de ensamblaje SMT, equipos de producción de PCB, repuestos SMT, etc., cualquier tipo de máquinas SMT que pueda necesitar, contáctenos para obtener más información.
