Neoden4 SMD Pick and Place
Especificación
| Nombre del producto | Neoden4 SMD Pick and Place |
Comederos |
48 piezas |
|
Estilo de máquina |
Pórtico único con 4 cabezas |
Poder de trabajo promedio |
220V/160W |
|
Tasa de colocación |
4000cph |
Rango de componentes |
Tamaño más pequeño: 0201 |
|
Dimensión externa |
L 680*W 870*H 460 mm |
Mayor tamaño: TQFP240 |
|
|
Max PCB aplicable |
290 mm*1200 mm |
Altura máxima: 5 mm |
Detalles
Investigación y desarrollo independientes de Neoden Rails duales en línea:
Las máquinas equipadas con el sistema de riel de carga automática pueden acomodar tableros de ancho y de longitud.
Incluso cuando se instala el sistema ferroviario, cualquier espacio que quede en la mesa todavía está disponible para bandejas y cintas cortas.
Cuatro boquillas de alta precisión
1. Cualquier boquilla de tamaño se puede instalar en cualquiera de las cuatro ubicaciones en la cabeza, por lo que una sola máquina puede manejar todos los componentes necesarios sin la necesidad de cambios en la boquilla.
2. Las boquillas cargadas de resorte simplemente se ajustan y salen de la cabeza. Cualquier boquilla se puede instalar en cualquiera de las cuatro ubicaciones en la cabeza.
Sistema de visión
La cámara de aspecto hacia abajo:
Una vez que se establecen las coordenadas, los motores paso a paso de circuito semi-cerrado pueden repetir estas ubicaciones a una precisión de 20 µm sin necesidad de esta cámara.

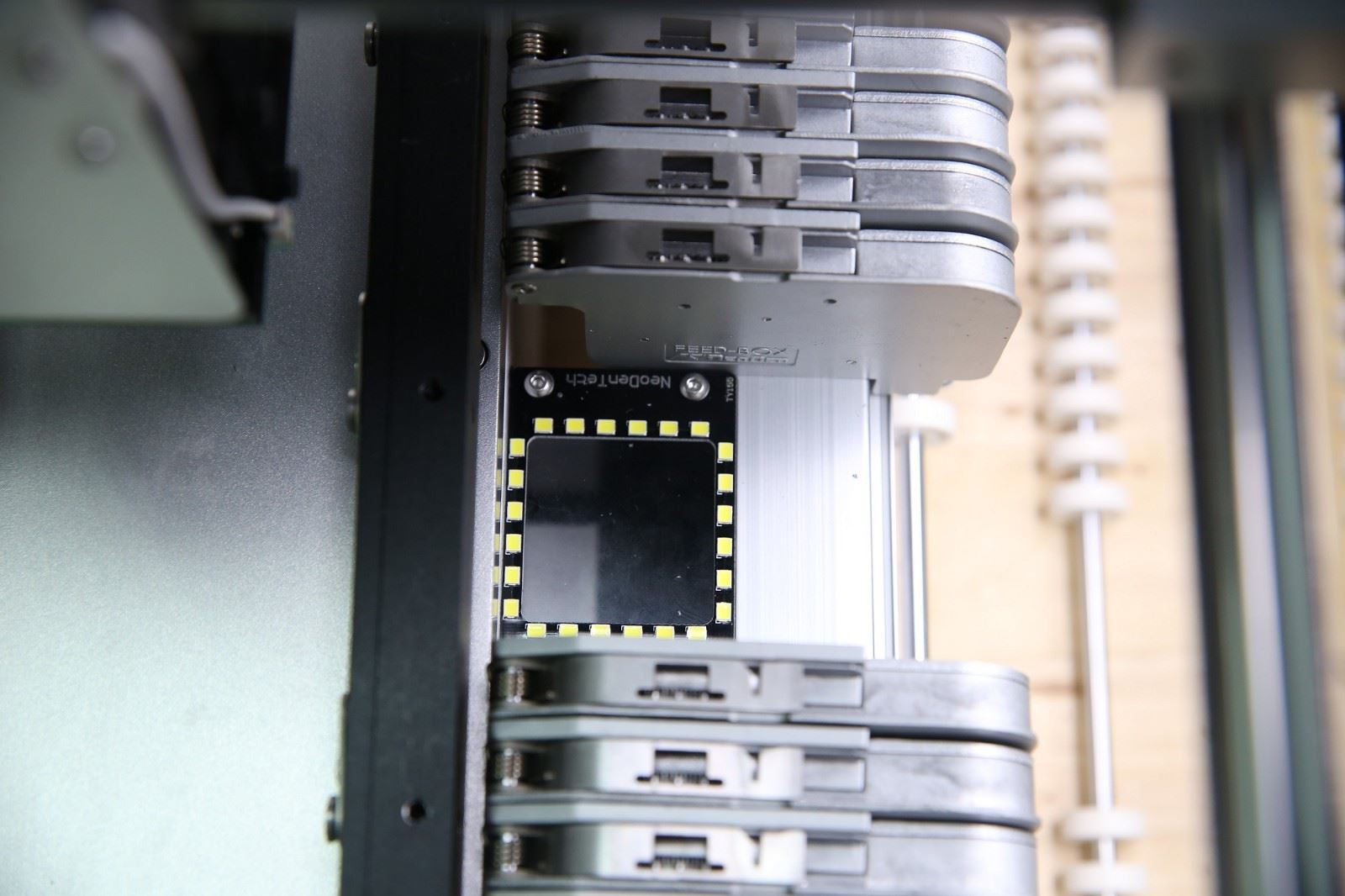

La cámara de aspecto ascendente:
El sistema de visión calcula la diferencia entre la posición ideal y real (tanto XY como rotacional), y luego corrige cualquier error antes de colocar con precisión el componente.
48 8 mm alimentadores de cinta y carrete
Los alimentadores eléctricos son de costas pero sofisticadas unidades controladas de microprocesador emparejadas cinta adhesiva.
Además, el alimentador de vibración (incluido) puede manejar hasta 5 tubos separados.
La cantidad de espacio disponible para componentes alimentados con bandeja y cintas cortas depende de los bienes inmuebles disponibles en la mesa.
Paquete
Precaución
Instalación
1. Por favor, coloque la máquina en un lugar horizontal.
2. Mantenga el piso limpio y seco, y la máquina debe estar conectada a tierra, para evitar descargas eléctricas o fugas.
Mantenimiento
1. La reparación y la calibración deben ser operadas por un técnico mecánico calificado. Al reemplazar las piezas, utilice la parte que suministra Neoden. No somos responsables de ningún resultado del accidente del uso de una parte no estándar.
2. Asegúrese de que los pernos: las tuercas se apriien después de la reparación, la calibración o el reemplazo de cualquier parte.
Nota
Verifique el entorno de trabajo si es seguro o no
La máquina comenzará una autopección de 1-2 minutos después del arranque. Entra en la página de operación una vez terminado. Necesita esperar 1-2 minutos después de encender la máquina, el cabezal de montaje se moverá en diagonal y luego ingresará en la página de operación
Proporcionar una línea de producción de ensamblaje SMT único
Preguntas frecuentes
Q1:¿Qué tal la garantía?
R: Tenemos 2 años de garantía para Neoden4, 1 año para todos los demás modelos, el apoyo al tiempo de venta de Life Time.
Q2: ¿Qué productos vendes?
R: Nuestra empresa se ocupa de los siguientes productos:
Equipo SMT
Accesorios SMT: alimentadores, piezas de alimentación
Boquillas SMT, máquina de limpieza de boquilla, filtro de boquilla.
Q3: Moq?
A: 1 máquina de ajuste, el orden mixto también es bienvenido.
