Introducción de la máquina de recogida y colocación NeoDen n10P

NeoDen N10P es una máquina pick and place de alto-rendimiento, fácil-de-utilizar y estable basada en el NeoDen10 original. El cabezal de colocación está equipado con 8 boquillas independientes, que pueden lograr una colocación de alta-velocidad con recogida simultánea, y la velocidad máxima de colocación puede alcanzar 20 000 CPH. Está equipado con un dispositivo de sustitución de boquillas totalmente automático de 39 orificios. Mientras tanto, puede instalar una gran capacidad de alimentación de hasta 80 alimentadores de cinta. Adopta un servoaccionamiento importado con configuración de tornillo de molienda para garantizar en gran medida la estabilidad de la colocación y la precisión de la colocación repetida.

Es una máquina de colocación-rentable en la que puede confiar.

¿Por qué elegir la máquina de recogida y colocación de montaje en superficie NeoDen N10P?

【Salto en eficiencia】8 cabezales de montaje y sistema de control de circuito- completamente cerrado, velocidad máxima de hasta 20 000 CPH.

【Precisión superior】Precisión de colocación de hasta ±0,01 mm, equipado con cámara de doble marca, cámara frontal y cámara IC, especialmente la cámara IC admite calibración automática para garantizar la colocación precisa de componentes pequeños.

【Compatibilidad superior】Admite tamaños de PCB de hasta 1500 mm x 450 mm, con cintas transportadoras extendidas para hacer frente a placas ultra-largas. Amplia gama de componentes, cámara voladora compatible con 0201-22 mm x 22 mm, cámara IC compatible con 0201-40 mm x 40 mm, altura máxima de componentes de hasta 16 mm.

【Alimentación flexible】Capacidad de 80 alimentadores de cinta, soporte para uso mixto de alimentadores eléctricos y neumáticos, y soporte de alimentadores de bandejas y tubos para satisfacer necesidades de producción diversificadas.

【Automatización inteligente】La función de cambio automático de boquilla (39 posiciones de boquilla) y la calibración automática de la altura de la boquilla reducen significativamente la intervención manual y mejoran la productividad y la flexibilidad.

【Estable y confiable】Monitoreo de la presión del aire de la boquilla y suspensión anormal de la presión del aire para garantizar un funcionamiento estable y evitar el desperdicio de material. El diseño de software optimizado mejora la facilidad de uso y la estabilidad.

【Fácil mantenimiento】Añade una caja de tiro para facilitar el reciclaje de materiales.

Vídeo de la máquina de recogida y colocación NeoDen N10P

Especificación

Número de cabeza	8	Velocidad	20.000 CPH (máx.)
Precisión de posición	±0,01 mm	Configuración de la cámara	Cámara de doble marca+Cámara voladora frontal+Cámara IC
Gama de componentes	Cámara voladora: 0201- 22 x 22 mm	Tamaño de PCB	Mín.: 50 x 50 mm
	Cámara IC: 0201- 40 x40 mm		Máx.: sin bandeja IC: 450 * 1500 mm
	Altura máxima: 16 mm		Máx.: con bandeja IC: 395 * 1500 mm
Grosor de la PCB	0.2 - 3.5 milímetros	Capacidad del alimentador	Cinta y carrete: 80 unidades (33 delanteras + 47 traseras)
Cambio automático de boquilla	Sí	Capacidad del alimentador	Bandeja IC: 1
Pasadores de soporte para sujetar PCB	Opcional	Fuerza	600W, monofásico, 220V/110V, 50Hz/60Hz
Fuente de aire	0.6Mpa-0.8Mpa	Caudal	37 L/min
Tipo de unidad XY	Guía lineal WON/tornillo de pulido THK C5-2040	Motor de accionamiento XY	Servomotor Panasonic A6 750W
Control de retroalimentación de movimiento XY	Codificador lineal magnético SPM/IBG	Peso	1.000 kg
Dimensión	1289x1254x1386mm	Tamaño de embalaje	1320x1290x1456mm

Detalles de la máquina SMT NeoDen N10p

8 cabezales de colocación

8 cabezales con sistema de control de bucle-completamente cerrado que admiten la recogida de componentes simultáneamente con una velocidad máxima de 20 000 CPH.

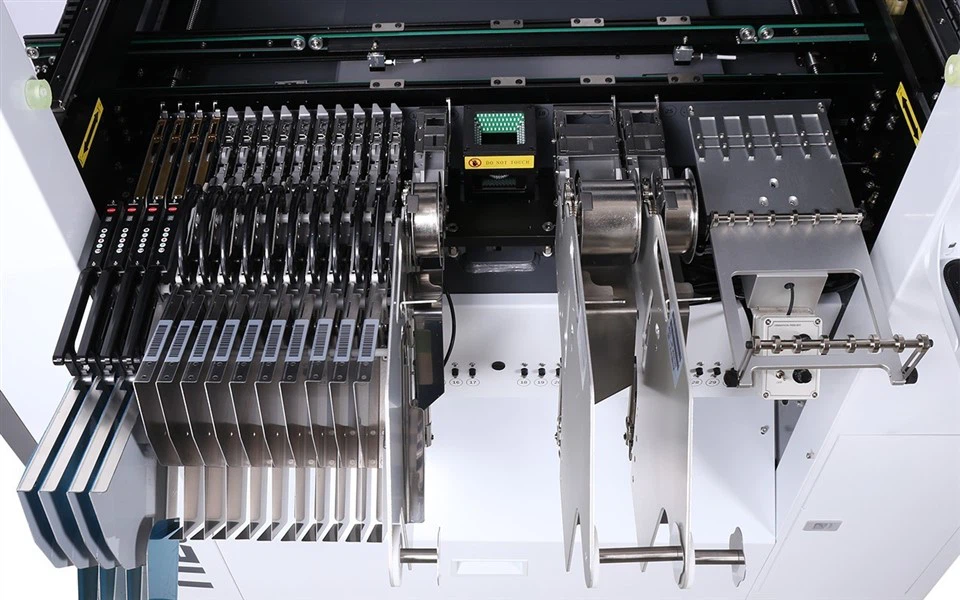

Alimentadores de carretes de cinta

Admite 80 alimentadores de cinta, 20 alimentadores de barras y 60 alimentadores de bandejas

Permite el uso mixto de comederos eléctricos y neumáticos en la misma base de comedero..

Cámara voladora de desarrollo propio-

Delantero y trasero con 2 sistemas de reconocimiento de cámaras voladoras de alta velocidad de cuarta generación, sensores US ON, lente industrial de 28 mm.

Estación de boquillas

Función de cambio automático de boquilla conLos 39 hoyos aumentan enormemente la velocidad de colocación y la flexibilidad, reducen el trabajo laboral.

Calibración automática de la altura de la boquilla

Calibración automática de la altura de la boquilla,

la mano de obra se puede utilizar eficientemente.

Inspección automática de presión de aire

La presión de aire anormal provoca una pausa en la colocación para evitar posibles daños y desperdicio de materiales.

Le invitamos a solicitar más detalles y soluciones.
