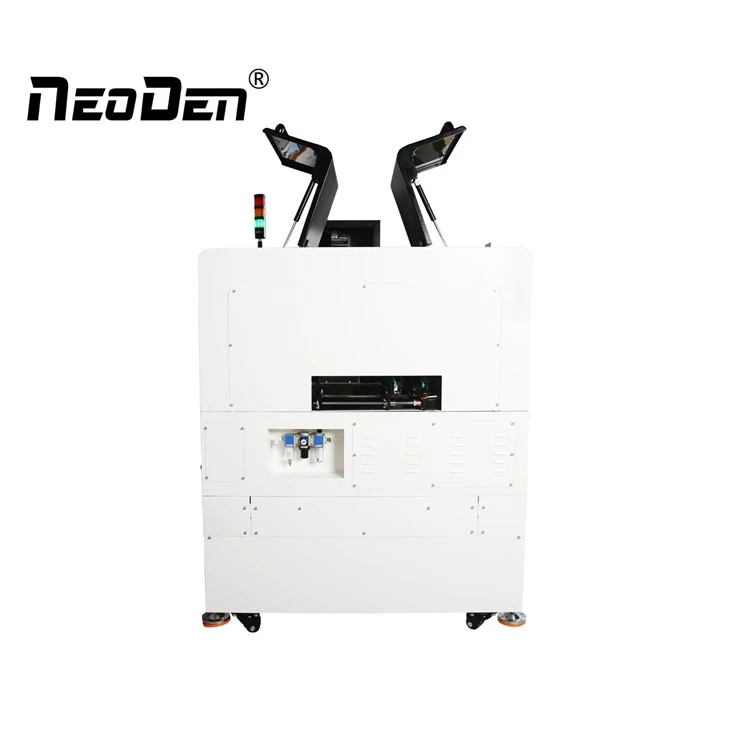

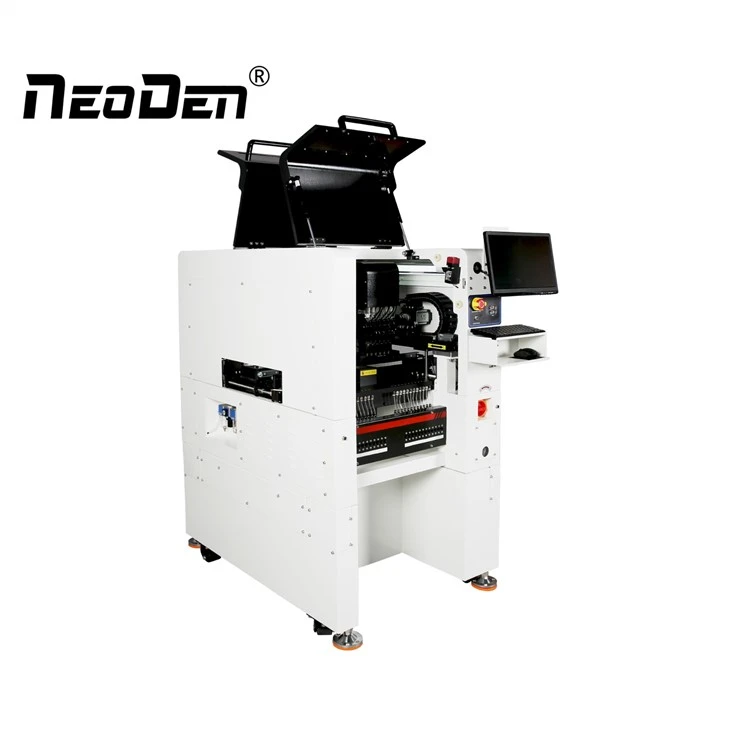

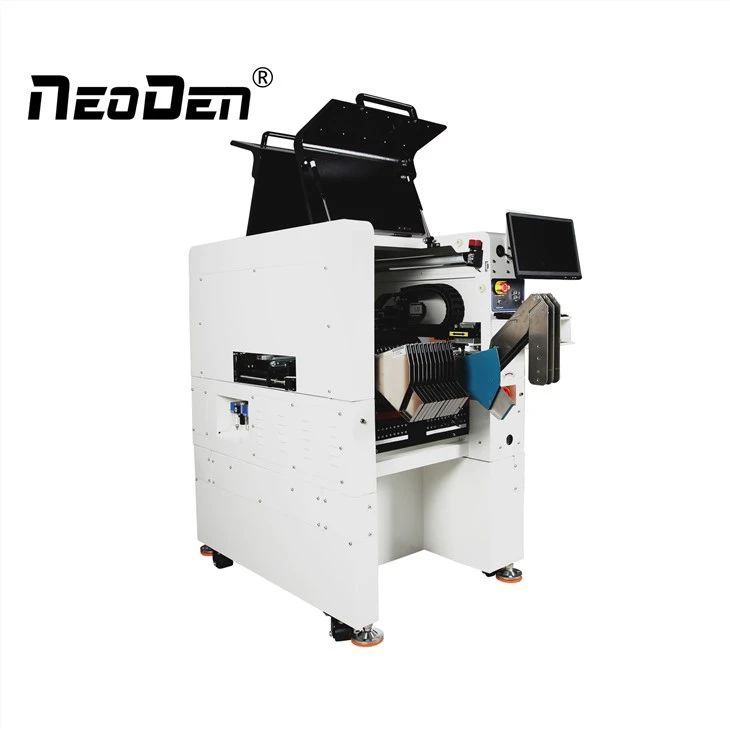

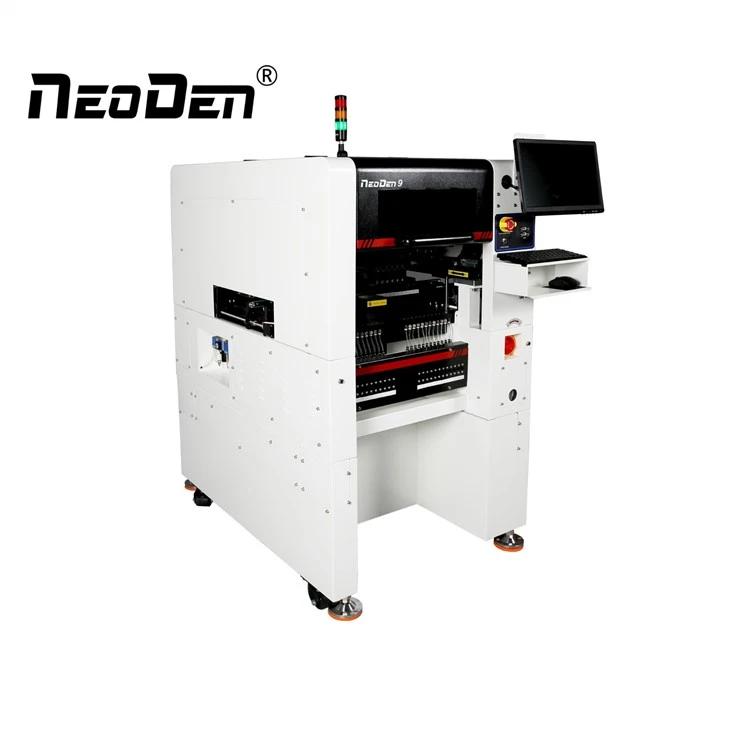

Máquina de montaje en superficie SMT
Descripción
Característica
1. Soporta alimentador eléctrico y alimentador neumático en un máximo de 53 ranuras alimentadores de carrete de cinta con un ancho de máquina de 800 mm solamente, para garantizar la alta eficiencia con amplificador&flexible; espacio más digno.
2. Equipado con 2 cámaras de marca para garantizar que se puedan fotografiar todas las posiciones de recogida.
3. Aplicable para el ancho máximo de PCB a 300 mm, cumple con la mayoría de los tamaños de PCB.
4. Manejo automático de rieles, diseño de estructura de ensanchamiento de riel lineal de doble tornillo.
Especificación
| nombre del producto | Máquina de montaje en superficie SMT |
| Numero de cabezas | 6 |
| Número de alimentadores de carrete de cinta | 53 (Yamaha eléctrico / neumático) |
| Número de bandeja IC | 20 |
| Área de colocación | 460 mm * 300 mm |
| Altura máxima de montaje | 16 mm |
| Reconocimiento fiducial de PCB | Cámara de marca de alta precisión |
| Reconocimiento de componentes | Sistema de cámara de visión voladora de alta resolución |
| Control de retroalimentación de movimiento XY | Sistema de control de circuito cerrado |
| Motor de accionamiento XY | PanasonicA6 400W |
| Precisión de posición de repetición | ± 0,01 mm |
| Velocidad máxima de montaje | 14000CPH |
| Velocidad de montaje promedio | 9000CPH |
| Tipo de accionamiento del eje X | WON Guía lineal / TBI Tornillo abrasivo C5 - 1632 |
| Tipo de accionamiento del eje Y | WON Guía lineal / TBI Tornillo abrasivo C5 - 1632 |
| Aire comprimido | ＞ 0.6Mpa |
| Potencia de entrada | 220V / 50HZ (alternativa 110V / 60HZ) |
| Peso de la máquina | 500KG |
| Dimensión de la máquina | L1220mm * W800mm * H1350mm |
Detalle
6 cabezales de colocación
Control independiente
Cada cabeza se puede levantar y bajar por separado, fácil de levantar
Cumpla los requisitos del procesamiento SMT flexible.
Alimentadores de carrete de cinta
Admite alimentador eléctrico y alimentador neumático en un máximo de 53 ranuras. Alimentadores de carrete de cinta con un ancho de máquina de 800 mm solamente, para garantizar la alta eficiencia con amplificador&flexible; espacio más digno.
Cámara voladora de desarrollo propio
El sistema de reconocimiento utiliza un sensor CMOS importado, una lente industrial de alta definición de 5 millones de niveles y fuentes de luz sin sombra de anillo de 289 LED, para garantizar efectos estables y duraderos.
Tornillo de tierra de precisión C5
con una precisión de 0,018 mm dentro de la longitud de 300 mm. Se combina con los acoplamientos PVP de Taiwán y Miki&de Japón, junto con un ensamblaje de precisión, menos desgaste y envejecimiento, precisión estable y duradera.
Servo motor
Equipa servo motor Panosonic 400W,
para garantizar un mejor par y aceleración para lograr una colocación estable y duradera.
Sensores de patentes
Si el alimentador no está instalado en la posición correcta, el cabezal de colocación se bloqueará para evitar golpes en la cabeza y anomalías por mal funcionamiento.
Nuestro servicio
1. Servicio más profesional en el campo de máquinas PNP.
2. Mejor capacidad de fabricación.
3. Varias condiciones de pago a elegir: T / T, Western Union, L / C, Paypal.
4. Material de alta calidad / seguro / precio competitivo.
5. Pedido pequeño disponible.
6. Respuesta rápida.
7. Transporte más seguro y rápido.
Si lo necesita, no dude en contactarnos para obtener más información.
Q1: ¿Cuál' s tu MOQ?
R: La mayoría de nuestros productos MOQ es 1 juego.
Q2:¿Cuánto dura su tiempo de entrega?
R: El tiempo de entrega general es de 15 a 30 días después de recibir la confirmación de su pedido.
Además, si tenemos los productos en stock, solo tardará entre 1 y 2 días.
Q3:¿Qué forma de pago puedes aceptar?
A: T / T, Western Union, PayPal, etc.
Aceptamos cualquier plazo de pago conveniente y rápido.
