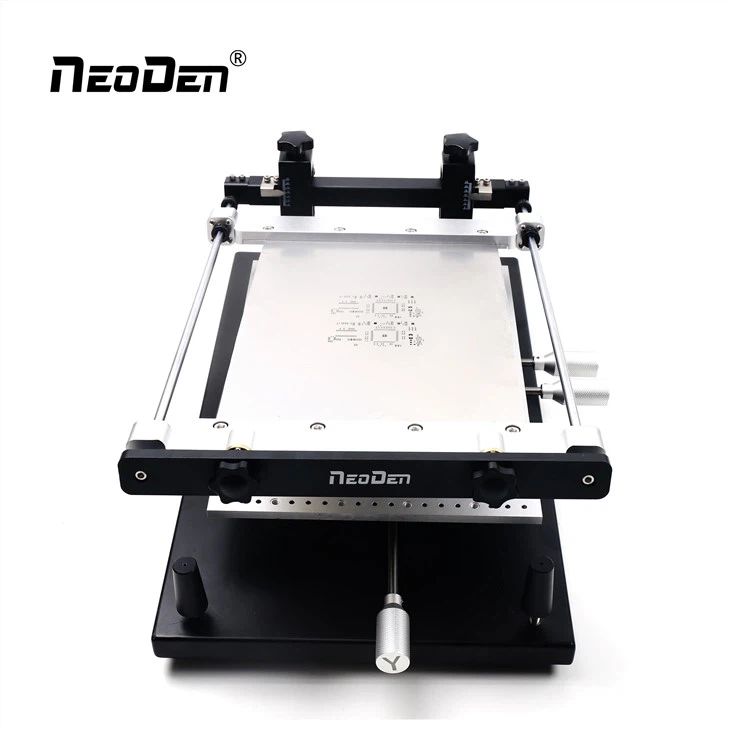

Máquina de impresión de pasta de soldadura de PCB
Descripción
FP2636 es nuestra impresora recientemente desarrollada y lanzada, hay 2 versiones: FP2636-WF.
FP2636-NF, la versión NF es la impresora sin marco, solo necesita usar una hoja de metal (sin marco), a diferencia de las tradicionales que tienen un marco grande.
Aplicable al usuario de bricolaje o creación de prototipos.
Especificación
Nombre del producto | Impresora de pasta de soldadura sin marco NeoDen FP2636 |
Tamaño máximo de PCB | 280 × 380 mm |
Tamaño mínimo de PCB | 10 × 5 mm |
Tamaño de plantilla de pantalla | 260 × 360 mm |
Velocidad de impresión | control laboral |
Espesor de placa de circuito impreso | 0-20 mm |
Altura de la plataforma | 190 mm |
Repetibilidad | ±0.01mm |
Ángulo de rotación máximo | ±15 grados |
| Modo de posicionamiento | Orificio exterior/de referencia |
| Dimensiones | 660*470*245mm |
| N.W./G.W. | 12Kg/14Kg |
Detalles
Reglas de plantilla marco fijo
Reglas de marco fijo de plantilla para líneas de referencia.
Mango de ajuste
1. Mango de regulación de varilla de tornillo T
2. Paso de plomo mínimo logrado 1 mm
3. Marca de letra para cada manija de regulación
Conveniencia operativa
1. Eje de amortiguación recto
2. Soportes en L y pines para fijar PCB
Características
1. Manija de regulación de la varilla del tornillo en T, asegura la precisión del ajuste y la nivelación del plano fijo de la placa de circuito impreso, el paso de paso mínimo alcanzado es de 1 mm.
2. Base de goma ajustable, asegura la planitud durante el funcionamiento.
3. Marca de letras para cada manija de regulación, mejor y más fácil de operar.
4. Las reglas del marco fijo de la plantilla para las líneas de referencia garantizan la nivelación entre la plantilla y la PCB.
5. Eje de amortiguación recto, asegúrese de que el marco fijo de la plantilla se pueda sujetar en ángulos aleatorios, para mejorar la comodidad durante la operación.
6. Compatibilidad con PCB de una -cara y de dos-caras.
Sobre nosotros

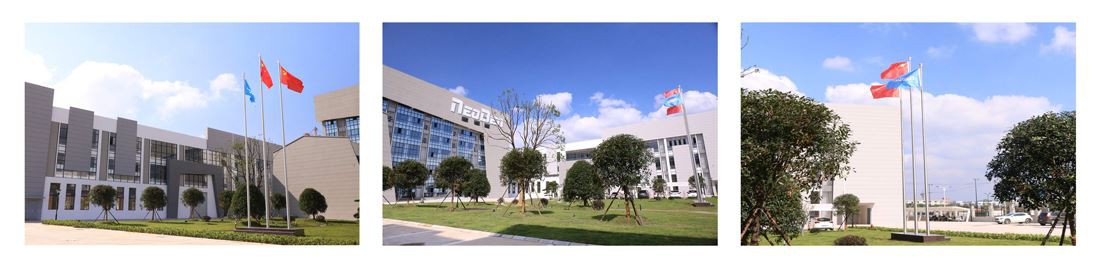

Zhejiang NeoDen Technology es un proveedor profesional con 10 años de experiencia y proporciona soluciones SMT integrales-para los clientes, los productos clave son la máquina pick & place, el horno de reflujo y la impresora de soldadura. Actualmente, hemos vendido más de 10000 juegos de máquinas y exportado a más de 130 países en el mundo, y hemos construido una buena reputación en el mercado.
Nuestros productos clave son la máquina pick & place, el horno de reflujo y la impresora de soldadura, que podrían ensamblar una línea SMT para la producción de PCB/LED. No dude en contactarnos si tiene algún interés.
Embalaje:
No-fumigación Caja de madera o cartón
Entrega:
DHL/FEDEX/UPS/EMS/por mar/por aire o designado por el cliente
Pago:
100 por ciento T/Tantes del envío
