Impresora de plantillas PCB NeoDen YS1200

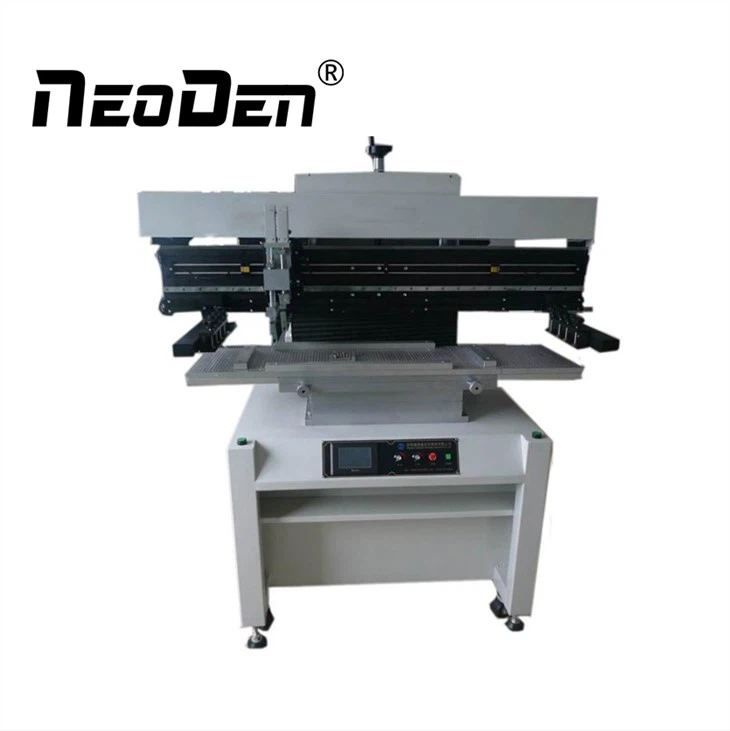

Introducción de la impresora de plantillas semiautomática NeoDen YS1200

NeoDen YS1200 es una impresora de plantillas semi-automática diseñada para aumentar la eficiencia de las líneas de producción SMT. El dispositivo está controlado por una PC con una interfaz de pantalla táctil intuitiva. Su raspador flotante y sus funciones de presión ajustable garantizan una impresión de alta-precisión, con ajustes flexibles para diferentes PCB y plantillas. Múltiples métodos de localización de PCB garantizan aún más la precisión de la impresión. Para mayor seguridad, se requieren ambas manos para operar la máquina. Con sus parámetros ajustables de forma independiente y su proceso controlable, NeoDen YS1200 es una opción confiable para mejorar la eficiencia de su producción y la calidad del producto.

¿Por qué elegir la impresora de pasta de soldadura NeoDen YS1200?

【Alta precisión y flexibilidad】La presión del raspador es ajustable en función de su longitud. El raspador flota libremente hacia arriba y hacia abajo, nivelándose automáticamente con la plantilla, similar a una impresora automática. La PCB se puede localizar y fijar mediante el orificio de la base, el lado de la base, tanto el orificio de la base como el lado de la base, o mediante localización de plantilla, lo que ofrece opciones versátiles.

【Operación fácil y segura】 Cuenta con control por PC con pantalla táctil y una interfaz de operación de menú. Se requieren ambas manos para presionar los botones para operar la máquina, lo que garantiza seguridad y confiabilidad.

【Parámetros ajustables independientemente】El tiempo de parada del raspador en la parte superior/inferior izquierda o superior/inferior derecha, así como el tiempo total de parada de la plantilla en la parte superior o inferior, se pueden configurar de forma independiente en el menú de la pantalla táctil. La velocidad del raspador también es ajustable.

【Proceso controlable】El proceso de the plantillaLa extracción de la PCB es ajustable de 0 a 5 segundos. El tiempo de impresión se puede mostrar y contar en la pantalla táctil.

Especificación

Nuestro Servicio

1. Más servicio profesional en el campo de las máquinas PNP.

2. Mejor capacidad de fabricación.

3. Varias condiciones de pago para elegir: T/T, Western Union, L/C, Paypal.

4. Alta calidad/material seguro/precio competitivo.

5. Pedido pequeño disponible.

6. Respuesta rápida.

7. Transporte más seguro y rápido.

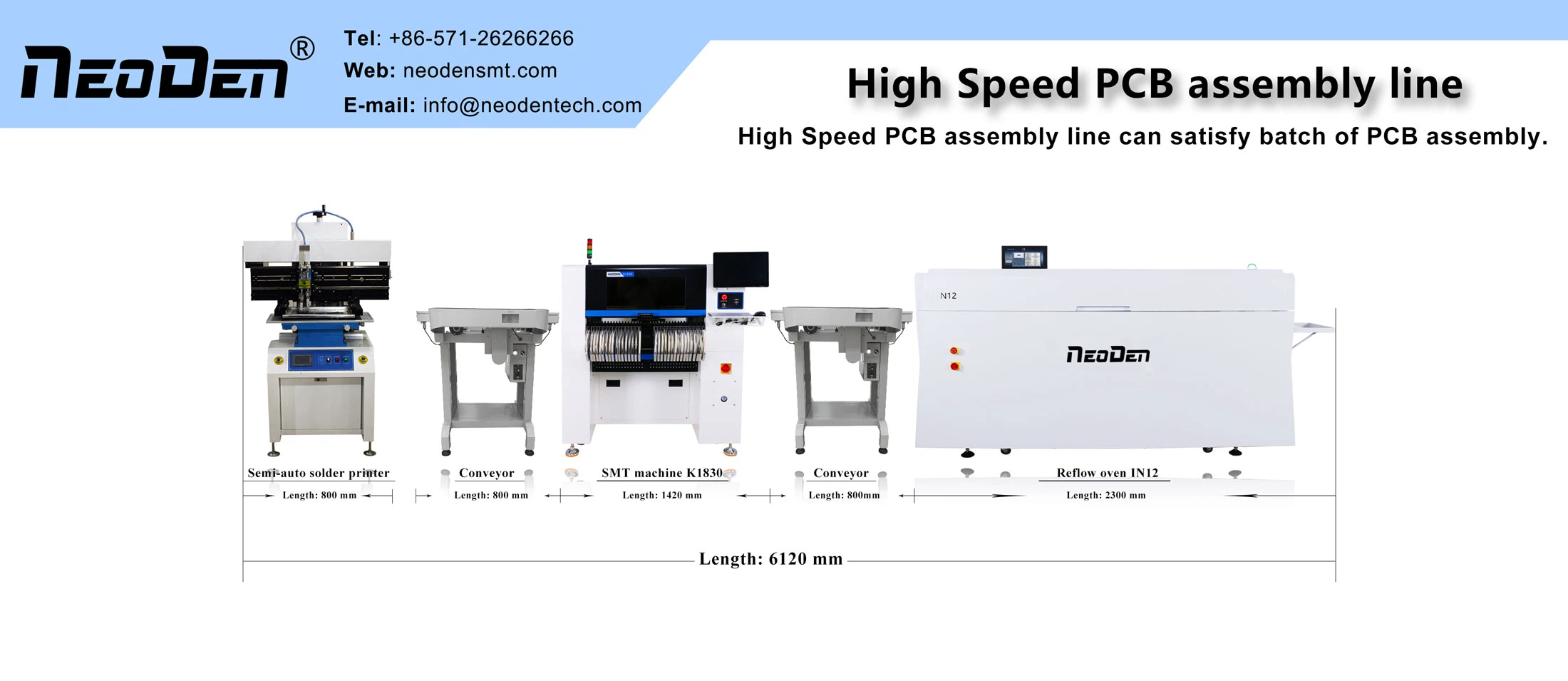

Si se requiere alguna línea de producción de ensamblaje de PCB, se puede suministrar una impresora de PCB SMT, una impresora de soldadura semi-automática + una máquina de recogida y colocación + un transportador SMT + un horno de soldadura por reflujo.

Sobre nosotros

Zhejiang NeoDen Technology Co., Ltd. ha estado fabricando y exportando varias máquinas pequeñas de recogida y colocación desde 2010. Aprovechando nuestra propia I+D con experiencia y nuestra producción bien capacitada, NeoDen gana una gran reputación entre los clientes de todo el mundo.

Con presencia global en más de 130 países, el excelente rendimiento, la alta precisión y la confiabilidad de las máquinas NeoDen PNP las hacen perfectas para I+D, creación de prototipos profesionales y producción de lotes pequeños y medianos. Proporcionamos una solución profesional de equipos SMT integrales.

Si lo necesita, no dude en contactarnos para obtener más información.

Preguntas frecuentes

P1. ¿Qué causa que la soldadura en pasta se pegue a las aberturas de la plantilla?

• Diseño de apertura: las paredes cónicas (p. ej., plantillas cortadas con láser-) reducen la adherencia.
• Calidad de la pasta: Utilice pastas tipo 3/4 con la viscosidad adecuada (p. ej., 800–1200 kcps).
• Medio ambiente: Controle la humedad entre 40 y 60 % de humedad relativa para evitar que la pasta se seque.

P2. ¿Cómo puedo prolongar la vida útil de la hoja de la escobilla de goma?

• Material: Utilice hojas de poliuretano (dureza Shore 60–80) para mayor durabilidad.
• Rotación: gire las cuchillas cada 4 a 8 horas para distribuir el desgaste de manera uniforme.
• Almacenamiento: Mantenga las hojas en un lugar oscuro y seco para evitar la degradación por rayos UV y humedad.

P3. ¿Cómo optimizar la liberación de pasta de soldadura desde las aberturas de la plantilla?

• Asegúrese de que el grosor de la plantilla coincida con el paso de los componentes (p. ej., 0,1 mm para componentes 0201)
• Mantenga la geometría adecuada de la pared de apertura (se recomienda corte con láser-+ electro-pulido)
• Controle el entorno de impresión a 25 ± 2 grados/50 ± 10 % RH
• Utilice soldadura en pasta tipo 3 o 4 con un contenido de metal del 90 al 95 %.

P4. ¿Qué causa una mala definición de la impresión (borrones/saltos)?

• Presión insuficiente de la escobilla de goma (ajustar a una fuerza de 4-6 kg)
• Hojas de la escobilla de goma desgastadas (reemplácelas cada 50 000 a 80 000 impresiones)
• Plantilla inadecuada-Velocidad de separación de PCB (0,1-0,5 mm/s)
• Parte inferior de la plantilla contaminada (limpie cada 10 a 15 impresiones)

P5. ¿Por qué la altura de la pasta de soldadura varía en la PCB?

• Uneven stencil tension (should be >35N/cm²)
• Pines de soporte de PCB mal colocados (use 1 pin por cada 100 cm²)
• Desviación del ángulo de la hoja de la escobilla de goma (mantener 60±5 grados)
• Caída de la pasta de soldadura (mantenga la temperatura de la pasta<26°C)
