La deformación de PCB en realidad se refiere a la flexión de la placa de circuito, se refiere a la placa de circuito plana original, colocada en el escritorio en ambos extremos o en el medio de la deformación ligeramente hacia arriba, este fenómeno se conoce como deformación de PCB de la industria.
La fórmula de deformación de la placa de circuito se colocará en el escritorio, las cuatro esquinas de la placa de circuito en el suelo, midiendo la altura del centro del arco, que se calcula de la siguiente manera: deformación=altura del arco / lado largo de la PCB longitud * 100%.
Estándares de la industria de deformación de placas: De acuerdo con las "especificaciones de rendimiento e identificación de placas de circuito impreso rígido" de EE. UU. IPC{{0}} (versión de 1996), la producción de placas de circuito permite la máxima deformación y distorsión de {{9} }.75% a 1,5% entre la capacidad de proceso de cada fábrica no es la misma para los requisitos de control de deformación de PCB, también existen algunas diferencias. Para un espesor de placa de 1,6 de placas de circuito multicapa de doble cara convencionales, la mayoría de los fabricantes de placas de circuito controlan la deformación de la PCB entre 0.{{10}}.75%, muchas placas SMT, BGA, los requisitos de En el rango del 0,5%, algunas de las capacidades de proceso de la fábrica de placas de circuito pueden ser un estándar de deformación de PCB más fuerte al 0,3%.
En el proceso de fabricación, ¿cómo evitar la deformación de la placa de circuito?
① Entre las capas de la disposición semicurada debe ser simétrica, la proporción de placa de circuito de seis capas, 1-2 y 5-6 capas entre el espesor y el número de láminas de lámina semicurada debe ser el mismo .
② La placa central de PCB multicapa con la lámina de curado debe utilizar los mismos productos del proveedor.
③ El lado exterior A y el lado B del área gráfica de líneas deben estar lo más cerca posible, cuando el lado A tiene una gran superficie de cobre, el lado B tiene solo unas pocas líneas, esta situación en el grabado será muy fácil de aparecer. después de que se produzca la deformación.
¿Cómo prevenir la deformación de la placa de circuito?
1. Diseño de ingeniería: la disposición de las láminas semicuradas entre capas debe corresponder.
el tablero central multicapa y la lámina semicurada deben utilizar los mismos productos del proveedor; área de gráficos de la superficie exterior C / S lo más cerca posible, puede usar una cuadrícula independiente;
2. Debajo del material antes de hornear: en general 150 grados 6-10 horas, para excluir el vapor de agua en el tablero y además hacer que la resina se cure por completo, para eliminar la tensión del tablero.
¡Abra el material antes de hornear, ya sea la capa interna o la de doble cara!
3. El laminado de apilamiento de tableros multicapa debe prestar atención a la dirección de latitud y longitud del tablero antes de curar la hoja:
La latitud y la longitud con respecto a la proporción de contracción no son las mismas, la hoja de material medio curado antes del apilado presta atención para aclarar la dirección de la latitud y la longitud.
La placa central también debe prestar atención a la dirección de latitud y longitud del material.
la dirección general del tablero rollos de láminas de curado de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la dirección de la laminado de cobre largo.
¡10 capas de placa de cobre gruesa de 4OZ de potencia!
4. Placa de presión laminada gruesa para aliviar la tensión después de la prensa en frío, recortando rebabas.
5. Hornee la tabla antes de perforar: 150 grados durante 4 horas.
6. Es mejor no usar placas delgadas después de un cepillo de pulido mecánico; se recomienda utilizar una limpieza química; Revestimiento con un accesorio especial para evitar que el tablero se doble.
7. Rocíe el cuadrado de estaño sobre una placa plana de mármol o acero después de enfriarlo naturalmente a temperatura ambiente o colocarlo en un lecho con flotador de aire después de enfriarlo y limpiarlo.
Perfil de la empresa

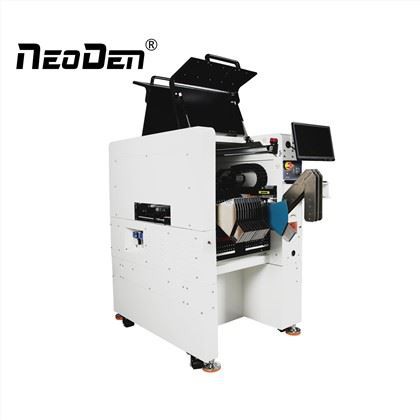

Zhejiang NeoDen Technology Co., Ltd. ha estado fabricando y exportando varias máquinas pequeñas de recogida y colocación desde 2010. Aprovechando nuestra propia I+D con experiencia y nuestra producción bien capacitada, NeoDen gana una gran reputación entre los clientes de todo el mundo.
