Para los clientes que utilizan Altium Designer, esta guía lo ayudará a configurar y generar archivos Gerber y archivos NC Drill en formato RS274X. Se supone que ha terminado de diseñar su esquema, así como el diseño de PCB. Debería tener un archivo .SchDoc (esquema) y un archivo .PcbDoc (diseño de PCB) en esta etapa.
Generando archivos Gerber
Paso 1: Primero, navegue a la pestaña "Archivo" en la esquina superior izquierda de la ventana del programa. A continuación, seleccione "Salidas de fabricación" y, en ese menú desplegable, seleccione "Archivos Gerber".

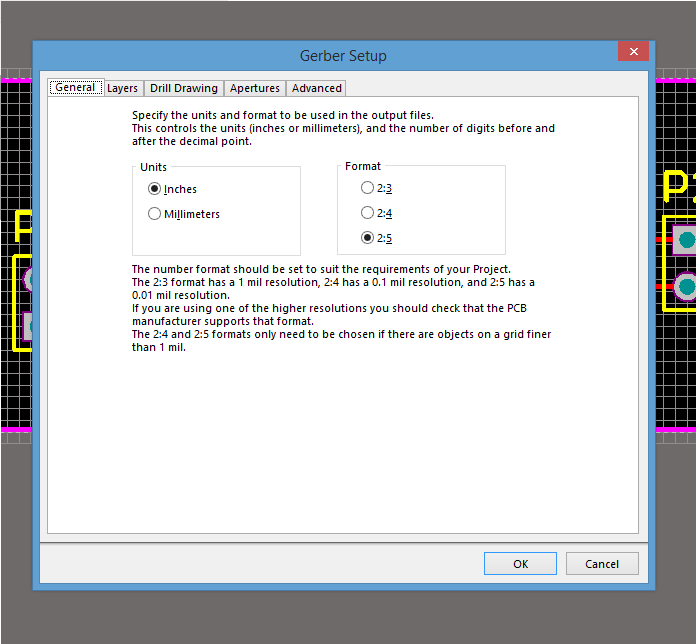

Paso 2: una vez que se seleccionan los archivos Gerber, aparecerá la siguiente ventana que le permitirá especificar las unidades y los dígitos de los números antes o después del punto decimal.
Paso 3: A continuación, utilizando las pestañas en la parte superior de la ventana, navegue a la pestaña "Capas". Esto le permitirá seleccionar qué capas se utilizarán para los archivos gerber de salida. Si no está seguro de qué capas se utilizarán, seleccione la pestaña "Trazar capas" en la parte inferior izquierda de la ventana y haga clic en "Todo ENCENDIDO" para que quede resaltado. Esto seleccionará todas las capas posibles en el proyecto para la salida.
Paso 4: Después, usando las pestañas en la parte superior de la ventana nuevamente, navegue a la pestaña "Aperturas". En esta ventana, asegúrese de que la casilla "Aberturas incrustadas (RS274X)" esté marcada. El resto de la ventana se puede dejar en su configuración predeterminada.
Paso 5: Finalmente, una vez más usando las pestañas en la parte superior de la ventana, navegue a la pestaña "Avanzado". La configuración en esta ventana se puede dejar predeterminada a menos que su diseño tenga requisitos especiales. Cuando haya terminado, presione "Ok" en la parte inferior derecha de la ventana, que comenzará el proceso de salida de sus archivos gerber.

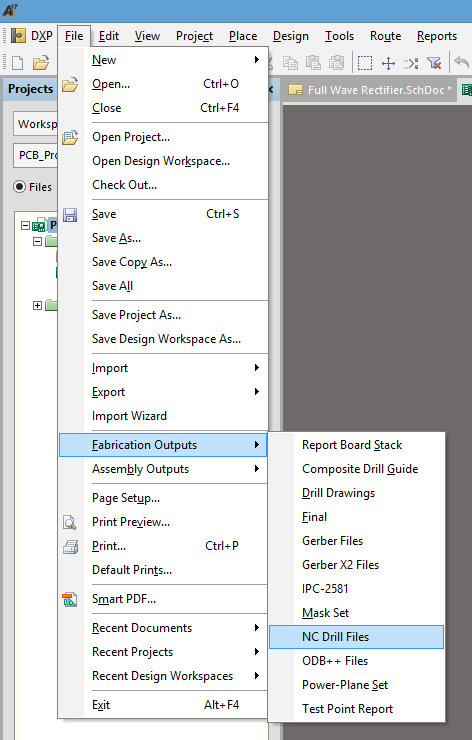

Paso 6: Una vez que haya completado los archivos de capa principal, debe generar sus archivos de NC Drill. Al fabricar sus PCB, estos archivos indican el tamaño y la ubicación de los orificios que se perforarán para las vías, los puntos de montaje, etc. Primero, vuelva a la parte superior izquierda del programa y seleccione "Archivo". En el menú desplegable, seleccione "Salidas de fabricación" y luego "Archivos de perforación NC".
Paso 7: El paso anterior abrirá la ventana de configuración de NC Drill File. Esto le permitirá a unidades específicas y el número de dígitos antes o después del decimal. Esta ventana se puede dejar predeterminada a menos que su proyecto requiera parámetros específicos.
Paso 8: Finalmente, si ha guardado todos sus archivos en una ubicación, debe tener un número similar de archivos como se muestra en la imagen a continuación. Recuerde que al enviar sus archivos, es mejor comprimirlos en un archivo .zip para asegurarse de que permanezcan agrupados.
