Horno de reflujo de tipo industrial grande

Descripción

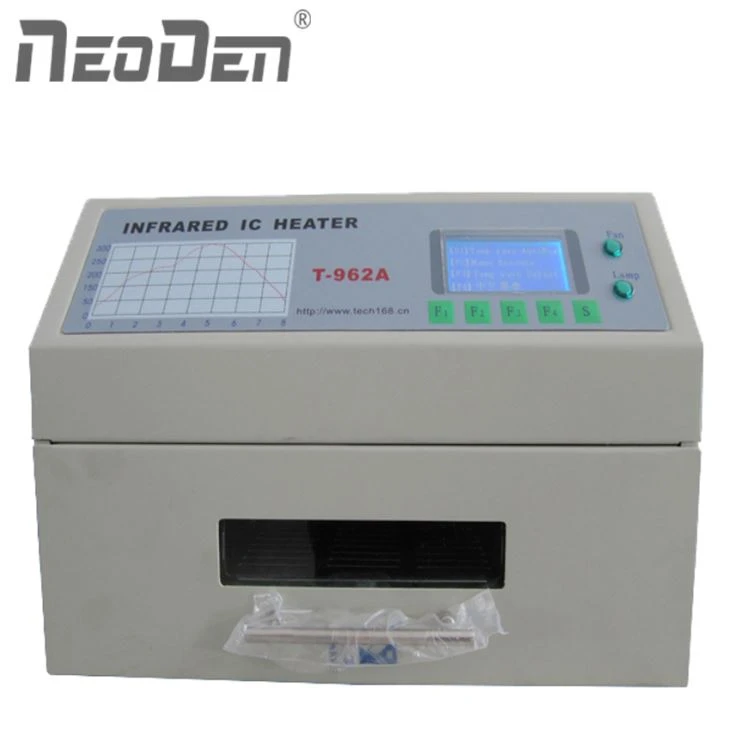

El CALENTADOR IC INFRARROJO T962A es un horno de reflujo controlado por microprocesador. Se puede utilizar para soldar eficazmente varios componentes SMD y BGA. Todo el proceso de soldadura se puede completar automáticamente y es muy fácil de usar. Esta máquina utiliza una potente emisión de infrarrojos y la circulación del flujo de aire caliente, por lo que la temperatura se mantiene muy precisa y distribuida uniformemente.

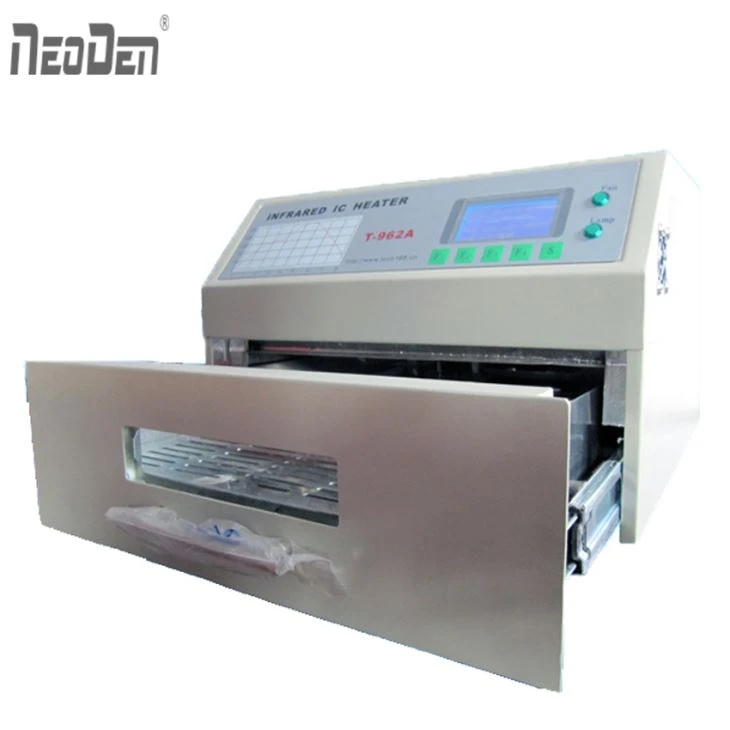

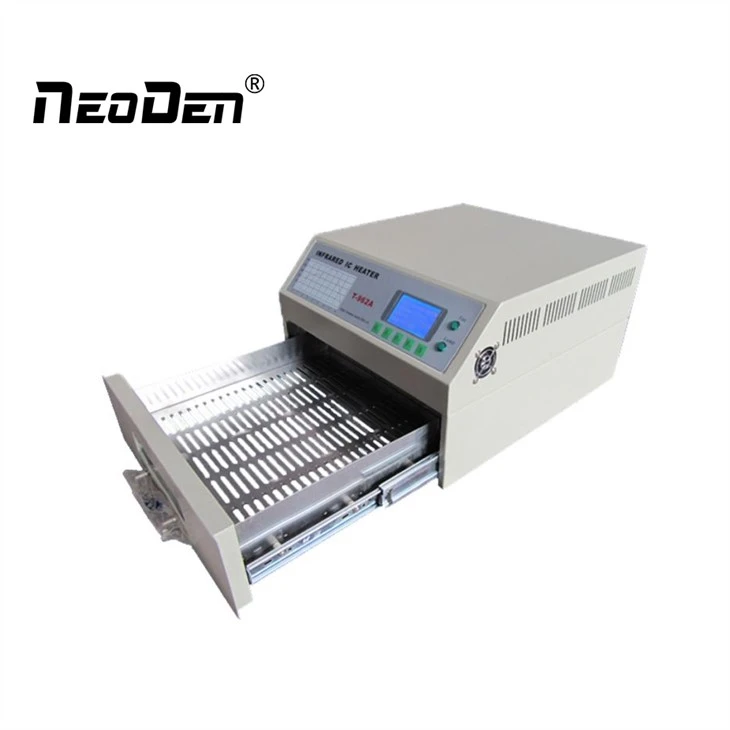

Un cajón con ventana está diseñado para sostener la pieza de trabajo y permite técnicas de soldadura seguras y la manipulación de SMD / BAG y otras piezas electrónicas pequeñas montadas en un conjunto de PCB. El T962A se puede utilizar para volver a trabajar automáticamente la soldadura para corregir uniones de soldadura defectuosas, eliminar / reemplazar componentes defectuosos y completar pequeños modelos o prototipos de ingeniería.

Características

(1) Una gran área de soldadura por infrarrojos

Área del panel del cajón: 300 * 320 mm; esto aumenta drásticamente el rango de uso de esta máquina y la convierte en una inversión económica.

(2) Elección de diferentes ciclos de soldadura

Los parámetros de ocho ciclos de soldadura están predefinidos y todo el proceso de soldadura se puede completar automáticamente desde Precalentar, Remojar y Refluir hasta enfriar.

(3) Calentamiento especial y ecualización de temperatura con todos los diseños.

Utiliza hasta 1500 vatios de calefacción por infrarrojos de bajo consumo y circulación de aire para refluir la soldadura.

(4) Diseño ergonómico, práctico y de fácil manejo.

La buena calidad de construcción pero, al mismo tiempo, el peso ligero y el tamaño reducido permiten que el T962A se coloque fácilmente en un banco, sea transportado o almacenado.

(5) Gran cantidad de funciones disponibles

El T962A puede soldar la mayoría de las piezas pequeñas de las placas PCB de doble cara o de ojo de jefe, por ejemplo, CHIP, SOP, PLCC, QFP, BGA, etc. Es la solución de reprocesamiento ideal, desde corridas individuales hasta producción de lotes pequeños bajo demanda.

Parámetros

Voltaje de suministro: AC220V / 50Hz, AC110V / 60Hz

Potencia de salida: 1500 W

Área máxima de soldadura: 300 × 320 mm

Rango de temperatura: 0 ℃ -280 ℃

Duración del ciclo: 1 ～ 8 min

GW: 15 kg

Tamaño del embalaje: 51x45x33cm.

Selección de ciclo de onda:

A continuación, proporcionamos ocho ondas diferentes, elija una de acuerdo con su solicitud. Presione F1 / F2 para elegir una onda diferente, presione F3 para buscar en diferentes parámetros de onda, presione 4 para confirmar la onda que eligió.

Ola uno, use lo mismo con 85Sn / 15Pb 70 Sn / 30Pb

Ola dos, use lo mismo con 63Sn / 37Pb 60 Sn / 40Pb

Ola tres, use lo mismo conSn / Ag3.5; Sn / Cu 75 Sn / Ag4.0 / Cu.5

Wave cuatro, use lo mismo conSn / Ag2.5 / Cu.8 / Sb.5; Sn / Bi3.0 / Ag3.0

Ola cinco, use lo mismo con El estándar de goma roja es sólido para activar la onda de temperatura, Heraeus PD955M.

Wave six& siete& ocho, use lo mismo con La placa de circuito PCB vuelve a arreglar, etc.

Wave seven& ocho, use lo mismo con el ciclo de onda configurado por usted mismo.

Instrucciones de operación

(1) Coloque el producto a trabajar en el cajón, cierre el cajón y presione F1 para encender. El rendimiento automático hace una selección de ola de calor, muestra el tiempo de rendimiento actual, la temperatura de promulgación y la temperatura de medición en la pantalla LCD, y el orden de formación automático forma la onda.

(2) Todo el proceso está bajo su supervisión y control, puede ver el producto a través de la ventana del cajón y puede ver los datos en la pantalla LCD. Si la ola no logra el resultado deseado, modifique los datos usted mismo en cualquier momento.

(3) El ciclo de onda preestablecido depende de la temperatura que necesita la pasta de soldadura diferente. Puede preconfigurar otro ciclo de olas según sus necesidades.

(4) En el proceso, puede presionar "S" para forzar la parada; cuando termine, el extractor funcionará automáticamente para enfriar;

también puede forzar el encendido del extractor de aire.

(5) Si hubiera fallas o imperfecciones después de completar la soldadura, puede venderlo automáticamente nuevamente o puede venderlo manualmente.

Sugerencias de operación

(1) Para satisfacer la necesidad de soldar ambos lados de la PCB, hay un conducto de ventilador diseñado en particular en la máquina. Cuando ambos lados de la PCB tienen una gran diferencia de temperatura, puede vender el parche en un lado y, al mismo tiempo, también puede mantener el otro lado de la PCB. Para satisfacer la soldadura de una placa pequeña, coloque previamente una placa PCB del tamaño de 10 cm x 10 cm cuando suelde una placa pequeña y la bola de soldadura. Hará muy bien el efecto de soldadura.

(2) Cuando utilice la máquina, precaliéntela si el ambiente es de baja temperatura o alta humedad. El método:

Después de elegir el ciclo de ondas, haga funcionar la máquina sin nada en el cajón la primera vez.

(3) Atención: esta máquina no se puede utilizar para soldar componentes (como chips con encapsulado metálico de material reflectante fuerte) y el "tablero de plástico" que no se puede calentar hasta temperaturas de 250 grados centígrados.

(4) Para medir las temperaturas de la máquina, utilice un termómetro estándar. Fije la sonda en la cara de la placa PCB (asegúrese de que esté orientada hacia la derecha), luego coloque la placa PCB en el cajón, cierre el cajón. De esta forma obtendrá la temperatura real.

Mantenimiento diario

(1) .Siempre mantiene limpio el cajón

(2). Limpie la ventana de observación del cajón periódicamente.

Precaución

(1) Después de su uso, no apague la alimentación al instante. Asegúrese de que la máquina se enfríe lo suficiente antes de apagarla. .

(2) Asegúrese de colocar la máquina en un área muy bien ventilada.

(3) Desconecte la máquina de la red cuando no esté en uso durante períodos prolongados.

(4) No abra ni desmonte la carcasa de la máquina.
