Todos pueden aprender a soldar, y es una habilidad crucial saber si está construyendo circuitos electrónicos. Y la soldadura básica es fácil. Todo lo que necesitas es un soldador y algo de soldadura. Cuando mi papá me enseñó cuando era adolescente, recuerdo haberlo aprendido bastante rápido.
Preparación
Prepara tu espacio de trabajo. Encuentre su soldador y su alambre de soldadura y comience a calentar el hierro. Puede leer sobre herramientas de soldadura y cómo elegir un soldador aquí.
Limpiar la punta
Cuando la plancha esté caliente, comience limpiando la punta para eliminar la soldadura vieja. Puede usar una esponja húmeda, un estropajo de cobre o algo similar.
Estañando la punta
Antes de comenzar a soldar, debe estañar la punta del soldador. Esto hace que la punta transfiera el calor más rápido y, por lo tanto, hace que la soldadura sea más fácil y rápida. Si tiene gotas de estaño en la punta, use una esponja, un estropajo de cobre o simplemente sacúdalo.
CONSEJOS: Si estaña la punta antes de soltar el soldador durante el día, se dice que la punta debería durar más.
Cómo soldar dos cables
Comience por estañar los dos cables. Es útil tener algo para sostener un cable para usted. Coloque la punta de la plancha sobre el cable y deje que se caliente por un segundo o tres. Luego agregue un poco de soldadura hasta que el alambre esté empapado con soldadura. Si es un cable grueso, debe aumentar el calor en su plancha (si es posible) para que el cable se caliente más rápido. Repita el proceso de estañado en el otro cable.
 |  |
Ahora coloque los dos alambres estañados juntos y manténgalos quietos mientras los calienta con el soldador para que la lata de ambos alambres se derrita.
|  |
Soldar en una PCB
Cómo soldar componentes de orificio pasante en una PCB comienza colocando la pieza en su orificio. Dobla los cables de la pieza para que se quede en su lugar.
Coloque la punta de la plancha sobre la almohadilla para que caliente tanto el cable de la pieza como la almohadilla de la placa de circuito. Caliéntelos por un segundo más o menos antes de aplicar la soldadura. Retire la plancha y el cable de soldadura e inspeccione su junta de soldadura para ver si se ve bien.
Nota: Si está soldando IC's, es inteligente usar un socket IC. Algunos circuitos integrados se romperán si el calor del soldador está demasiado caliente.
 | |

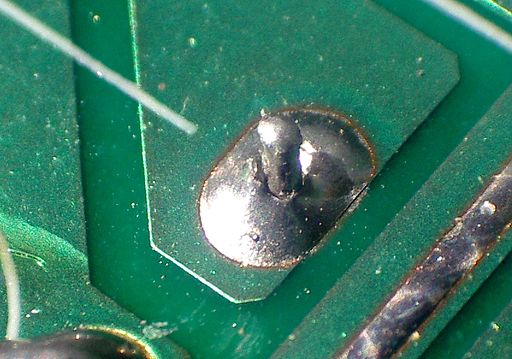

Una buena unión de soldadura tiene forma de cono.
Si está satisfecho con su soldadura, corte el cable del componente por encima de la unión de soldadura.
Editar: Uno de mis lectores comentó sobre esto y explicó que siempre debe cortar los cables antes de soldar para obtener el mejor resultado. Tengo que admitir que no suelo hacer eso, pero vale la pena mencionarlo :)
Cuidado con las "juntas de soldadura en frío"
Siempre asegúrese de aplicar suficiente calor, de lo contrario podría terminar con una "unión de soldadura fría". Tal unión de soldadura podría verse bien sin proporcionar realmente la conexión que desea. Esto puede llevar a una seria frustración cuando su circuito no funciona y está tratando de averiguar por qué;) Cuando mira de cerca una junta de soldadura fría, verá que tiene un pequeño espacio entre la soldadura y el alfiler.
