Debe haber tenido los siguientes problemas en el diseño del circuito del amplificador. Por ejemplo, no ha podido desacoplar un circuito de amplificador operacional de una sola fuente de la manera correcta. Hoy discutiremos este problema y daremos el método de desacoplamiento correcto para los circuitos de amplificador de una sola fuente.
Los circuitos de amplificador operacional de suministro único requieren sesgar el nivel de modo común de entrada para manejar señales de CA oscilantes positivas y negativas. Cuando se utiliza un método de suministro de divisor de voltaje resistivo para proporcionar el sesgo, se debe realizar un desacoplamiento suficiente para mantener un rechazo constante de la fuente de alimentación (PSR).
Un enfoque común pero equivocado
Una práctica común, pero errónea, es suministrar sesgo VS/2 al lado en fase del amplificador operacional a través de un circuito divisor de voltaje de 100 kΩ / 100 kΩ con un condensador de derivación de 0.1 μF. Si se utilizan estos valores, el desacoplamiento de la fuente de alimentación a menudo parece inadecuado porque su frecuencia de polo es de solo 32 Hz.
Recomendaciones para el método correcto
Cuando el circuito está funcionando en un entorno inestable, la Figura 1 (amplificación en fase) y la Figura 2 (amplificación inversa) dan cómo obtener los mejores resultados con el circuito de sesgo de desacoplamiento VS/2.

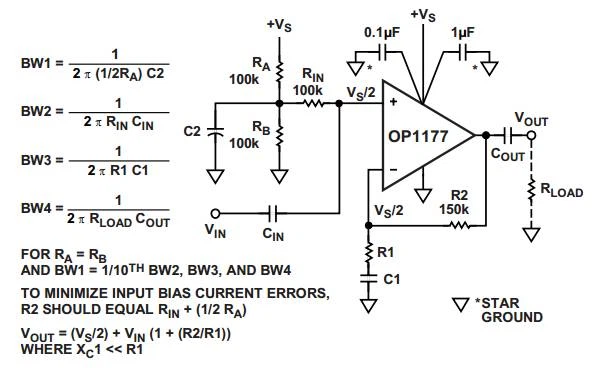

Figura 1Método de desacoplamiento adecuado para circuitos amplificadores de fase de suministro único
Ganancia de banda media = 1 + R2/R1
Figura 2Método de desacoplamiento adecuado para un circuito de amplificador inversor de una sola fuente
Ganancia de banda media = -R2/R1
En ambos casos, la función de sesgo es proporcionada por la entrada en fase, la retroalimentación da el mismo sesgo a la entrada inversora y la ganancia de CC de la unidad sesga la salida al mismo voltaje. El condensador de acoplamiento C1 es consistente con BW3 y rueda hacia abajo en la ganancia de banda.
