¿Cuales son los tipos deAlimentadores montadores de superficie SMT?
1. Alimentador de cinta
El alimentador de correa se usa comúnmente en el tipo de alimentador estándar del alimentador montador; la estructura tradicional de tipo rueda, garra, neumático y eléctrico de paso múltiple, ahora se ha convertido en un tipo eléctrico de alta precisión. El tipo eléctrico de alta precisión y la estructura tradicional en relación con la forma, la precisión de la transmisión es mayor, una velocidad de alimentación más rápida, una estructura más compacta, un rendimiento más estable, lo que mejora en gran medida la eficiencia de producción.
El ancho básico del material de la cinta es: 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm y 52 mm y otros tipos, el paso de 2 mm, 4 mm, 8 mm, 12 mm y 16, etc.; Tamaño del diámetro del carrete de 7 pulgadas y 13 en dos tipos.
2. Alimentador de bandeja, alimentador de disco
Se puede dividir en estructura de una sola capa y estructura de múltiples capas. El alimentador de bandeja de una sola capa se monta directamente en el marco del alimentador del montador de superficie, ocupando más de una mala posición, aplicable al material tipo bandeja no es mucho. El alimentador tipo bandeja multicapa tiene una bandeja de transferencia automática multicapa, ocupa poco espacio, estructura compacta, es más adecuado para el material de la bandeja, los componentes de la bandeja son principalmente para una variedad de componentes de circuitos integrados IC.
Al utilizar material paletizado, es necesario prestar atención a mantener expuestas las esquinas del tubo grande para evitar daños a las propiedades mecánicas y eléctricas causados por el transporte y el uso. Cuando se utilizan componentes TQFP, PQFP, BGA, TSOP y SSOP en la bandeja, el tamaño de la bandeja puede ser de hasta 150 mm x 330,2 mm con una altura de 25,4 mm. Es interesante observar que el alimentador de bandeja no solo se puede suministrar al montador de superficie para recoger componentes, sino que también se puede utilizar como una posible estación de lanzamiento de componentes valiosos.
3. Alimentador de palos
Los alimentadores de tubos generalmente usan un alimentador vibratorio para garantizar que los componentes en el tubo continúen ingresando al cabezal del parche para absorber la posición; generalmente se usan PLCC y SOIC de esta manera para alimentar. El alimentador de tubos tiene una buena protección de los pasadores de los componentes, la estabilidad y la estandarización son deficientes, la eficiencia de producción de la parte inferior de las características.
4. Alimentador a granel (fiduciales vibratorios)
Alimentador de caja a granel, también conocido como material alimentador vibratorio, la forma en que funciona es que los componentes se cargan libremente en la caja o bolsa de plástico moldeado, mediante el uso de componentes del alimentador vibratorio o del tubo alimentador a su vez en el montador, esta forma generalmente se usa en los componentes MELF y semiconductores de factor de forma pequeño, solo se aplica al sexo de los componentes rectangulares y columnares, y no se aplica al sexo de los componentes. Características: El alimentador vibratorio es más caro.
5. Alimentador vibratorio
Folleto especial, debe personalizarse, la producción actual es mejor.

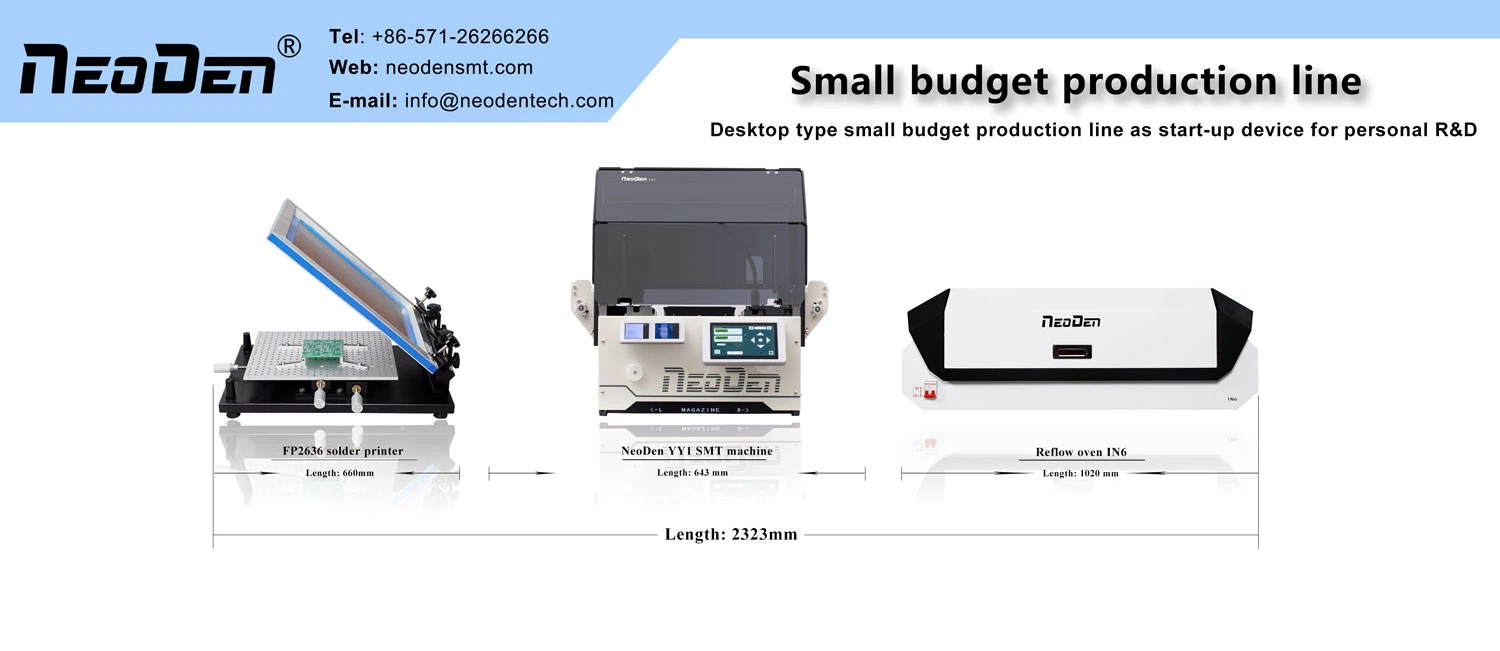

Especificación deMontador de superficie NeoDen YY1
1. Admite alimentador de componentes a granel, alimentador de tiras y alimentador de bandeja IC.
2. Tamaño pequeño con cargadores potentes y alimentadores de cinta de nuevo diseño para admitir la configuración de carretes de cinta grandes de manera flexible, fácil de instalar y reemplazar los carretes de cinta de manera conveniente, para garantizar la solución más excelente entre todas las máquinas de nivel básico con menor presupuesto pero mayor estabilidad.
3. El alimentador de barras de nuevo diseño con su forma compacta es perfectamente compatible con el sistema de alimentación de cinta.
4. Capacidad del alimentador
Alimentador de cinta: 52 (todos de 8 mm)
Alimentador de palos: 4
Alimentador flexible: 28
Alimentador a granel: 19
