máquina AOIEl principio de funcionamiento y el proceso general de inspección son los mismos, todo a través del método de reconocimiento gráfico. Es decir, la imagen digitalizada estándar almacenada en el sistema AOI se compara con la imagen detectada real para obtener los resultados de la detección. Por ejemplo, al detectar una junta soldada, se crea una imagen digitalizada estándar de acuerdo con una junta soldada intacta, en comparación con la imagen real, y el resultado de la inspección se aprueba o no, dependiendo de la imagen estándar, la resolución y la inspección. procedimiento utilizado. Se utilizan varios algoritmos en el reconocimiento gráfico, como encontrar la proporción de negro a blanco, color, síntesis, promediado, suma, diferenciación, planarización y esquinas de bordes.
La irradiación de luz de AOI cuenta con dos tipos de equipos: luz blanca y luz de color. Se utiliza luz blanca con 256 niveles de escala de grises y color con luz roja, verde y azul. La luz se irradia a la superficie de la soldadura/componente y luego se refleja hacia la lente, produciendo una visualización tridimensional de una imagen bidimensional para reflejar la altura y la diferencia de color de la unión/componente de soldadura. Las personas ven y reconocen objetos por la cantidad de luz reflejada hacia el juicio, la cantidad de reflejo es brillante, la cantidad de reflejo es oscuro, AOI y juicio humano del mismo principio.
AOI del número de lentes, dividido en una sola lente y múltiples lentes, que es sólo una elección de soluciones técnicas para lograr, es difícil decir que esa manera es necesariamente buena, porque una sola lente a través de varios ángulos diferentes de la La fuente de luz también puede obtener una muy buena detección de la imagen. Especialmente para la superficie de soldadura sin plomo es relativamente rugosa, producirá diferentes formas de uniones de soldadura, es fácil formar burbujas y es propensa a deformarse en un extremo de las piezas, el nuevo equipo de inspección AOI también está adaptado al hardware y algoritmos del actualizar.
Los algoritmos actuales de inspección AOI de PCB probablemente se dividen en 3 categorías
1. Diseñar algoritmos de detección basados en reglas
2. Basado en algoritmos de detección de procesamiento de imágenes.
3. La combinación de los dos anteriores.
AOI informa deficiencias en la lógica de dos tipos: comparación de especificaciones de diseño (DRC) y placa base (referencia CAM).
Especificación de diseño
AOI juzga según los parámetros que usted establezca e informa cualquier violación de los parámetros como deficiencias.
Los principales tipos de defectos son anchos mínimos de línea, espaciado mínimo, poros y escoria de cobre.
Comparación de placas base
El AOI compara los datos maestros aprendidos de los datos CAM con la imagen escaneada real e informa cualquier defecto que no esté dentro del rango de tolerancia.
Estos defectos son principalmente circuitos abiertos, cortocircuitos, pastillas y poros.
La combinación orgánica de especificaciones de diseño y comparación de placas base permite informar solo las deficiencias que desea descubrir y minimizar la cantidad de puntos falsos.

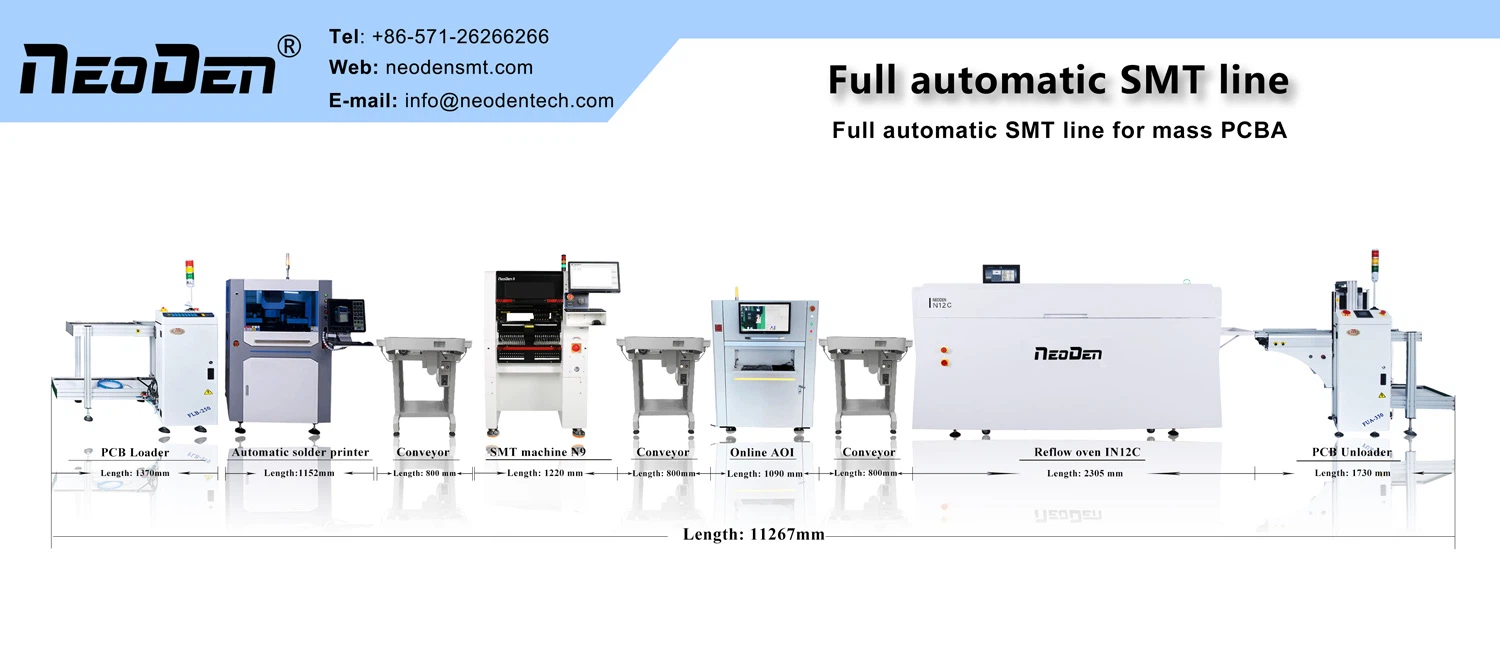

Características de NeoDenMáquina AOI ND800 SMT
Modo de prueba
Tecnología de detección optimizada que cubre toda la placa de circuito. Tablero articulado y múltiples marcas, con función Bad Mark.
Tipo de detección
Defectos de los componentes, como soldadura en pasta, compensación, soldadura insuficiente, exceso de soldadura, circuito abierto y contaminación.
Defectos de montaje como pieza faltante, desplazamiento, inclinación, lápida, montaje lateral, volteo, piezas incorrectas, daños y reversión, etc.
Defectos en las uniones de soldadura, como exceso de soldadura, soldadura insuficiente, pseudosoldadura y puente de soldadura, etc.
y defectos de PCB como lámina de cobre contaminada, almohadilla negra, delaminación, falta de lámina de cobre y oxidación, etc.
Reconocimiento de imagen
Configure automáticamente los parámetros (por ejemplo, cambio, polaridad, cortocircuito, etc.) de acuerdo con los diferentes requisitos de inspección.
Función estadística SPC: registre los datos de prueba en todo el proceso y realice estadísticas y análisis, y el estado de producción y el análisis de calidad se pueden ver en cualquier área.
Sistema de cámara e iluminación.
Cámara CCD digital de alta velocidad a todo color, con resolución de lente de 10, 15, 18 y 20um, fuente de luz RGB de tres canales.
Sistema de conducción
Sistema de servomotor AC, husillo de bolas de rectificado de precisión.
