Máquina de recogida y colocación de alta velocidad para componentes SMD
NeoDen7 ha sido descontinuado. ¿Busca una actualización?
Descubre el NeoDen9- una alternativa más potente y superior que es la opción ideal para tus necesidades.
Característica
1. Sistema de visión de vuelo integrado
2. 6 Recogida simultánea-cabezal
3. Tasas de colocación de hasta 14.000 cph

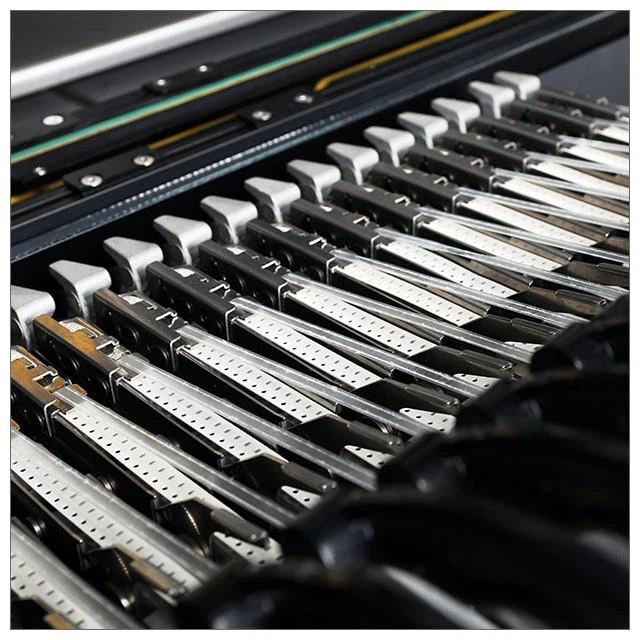

4. Hasta 64 alimentadores de cinta (todos en 8 mm)
5. Coloca con precisión una amplia gama de componentes, incluidos 0402, LED, BGA, QFP de paso de 0,4 mm, conectores SMT y muchos otros.
6. Panasonic servoaccionado
Parámetros técnicos
|
Dimensión máxima del tablero |
630*300 mm (1200 mm opcional) |
|
Número de cabezas |
Cabezal de colocación: 1 Boquilla: 6 |
|
Capacidad máxima del alimentador de cinta |
64 (alimentador de 8 mm o 12 mm) |
|
Tamaño aplicable del alimentador de carrete de cinta |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Velocidad promedio de colocación |
13.500 CPH |
|
Número de visión |
8 (1 cámara fiducial, 6 cámaras voladoras, 1 cámara IC) |
|
Gama de componentes |
Componentes más pequeños: 0402, TQFP, QFN, BGA y otros componentes convencionales |
|
Número de alimentador |
Alimentador de cinta:64 |
|
Resolución |
Eje X/Y: 0,01 mm, eje Z: 0,1 mm |
|
Rotación |
±180 grados (360 grados) |
|
Precisión de colocación |
0,01 mm |
|
Fuente de alimentación |
CA 220 V/110 V. |
|
Fuerza |
500W |
|
Tamaño de la máquina |
1420*1220*1665mm |
|
Fuente de aire |
Por encima de 0,6 MP |
Embalaje:Caja de madera sin-fumigación
Entrega:DHL/FEDEX/UPS/EMS/por mar/por aire o designado por el cliente.
Pago:100% T/T antes del envío.
Sobre nosotros
Fábrica
Zhejiang Neoden Technology es un proveedor profesional con 10 años de experiencia y ofrece-soluciones SMT integrales para los clientes. Los productos clave son máquinas pick&place, hornos de reflujo e impresoras de soldadura. Actualmente, hemos vendido 10000+ juegos de máquinas y exportado a 130+ países del mundo, y hemos construido una buena reputación en el mercado.
Proceso de dar un título
Exhibición
Tecnología de montaje en superficie-sobre (SMT: impresión+montador de chips+horno de reflujo)
La tecnología de montaje superficial- (SMT: impresión+montador de chips+horno de reflujo) es un método para construir circuitos electrónicos en el que los componentes se montan directamente sobre la superficie de placas de circuito impreso (PCB). Un dispositivo electrónico fabricado de esta manera se denomina dispositivo de montaje en superficie-(SMD).
En la industria, ha reemplazado en gran medida el método de construcción con tecnología de orificios-que consiste en colocar componentes con cables en los orificios de la placa de circuito. Ambas tecnologías se pueden utilizar en la misma placa para componentes que no son aptos para montaje en superficie, como transformadores y semiconductores de potencia disipados térmicamente.
Un componente SMT (impresión+montador de chips+horno de reflujo) suele ser más pequeño que su homólogo de orificio pasante-porque tiene conductores más pequeños o no tiene ningún conductor. Puede tener clavijas cortas o cables de varios estilos, contactos planos, una matriz de bolas de soldadura (BGA) o terminaciones en el cuerpo del componente.
Nuestros productos clave son la máquina pick&place, el horno de reflujo y la impresora de soldadura, que podrían ensamblar una línea SMT para la producción de PCB/LED. Estamos en una buena posición no solo para suministrarle máquinas de alta-calidad, sino también un excelente servicio postventa-.
Nuestras diversas líneas smt son buenas opciones para:
R: Prototipo rápido y preciso
B: Producción SMT pequeña a mediana
C: Producción SMT en masa
