Máquina de recogida y colocación SMT con cámara voladora de 6 cabezales
NeoDen7 ha sido descontinuado. ¿Busca una actualización?
Descubre el NeoDen9- una alternativa más potente y superior que es la opción ideal para tus necesidades.
Máquina de recogida y colocación SMT de alta velocidad
Introducción Máquina de recogida y colocación SMT
La máquina de creación de prototipos de PCB NeoDen7 cuenta con 6 cabezales de recogida- simultáneos y ha sido diseñada para ofrecer facilidad de uso, eficiencia, rentabilidad y mayor capacidad de expansión y compatibilidad. Utilizando nuevos servomotores lineales de alta eficiencia, aligerando y rigidizando el cabezal y revisando la velocidad de colocación de 14.000 CPH. Adecuado para máquinas de creación de prototipos de PCB y máquinas de producción de lotes pequeños-medianos.
Especificaciones de la máquina de recogida y colocación SMT
| Cantidad de cabezal de boquilla | 6 |
| Alineación | Cámara de visión voladora |
| motor de accionamiento | Servomotor Panasonic A6 |
| velocidad máxima | 14.000 CPH |
| Capacidad máxima del alimentador de cinta | 64 (todos los 8 mm de ancho) |
| Componente más pequeño | 0402 |
| Otro alimentador | Alimentador de bandeja, alimentador vibratorio (seleccionable) |
| tamaño más grande | 40*40 mm (paso de paso 0,4 mm) |
| Área de colocación | 630*300 mm (1200 mm opcional) |
| altura máxima | 10mm |
| fuente de aire | 0,6 MPa |
| Fuente de alimentación | 220v/ 110v |
| Tamaño de embalaje | 142*122*166,5 cm |
| N.W/ G.W. | 280 kg/360 kg |
Características de la máquina de recogida y colocación SMT
1. Sistema de visión de vuelo integrado.
2. Servoaccionamiento Panasonic.
3. 6 Recogida simultánea-cabezal.
4. Tasas de colocación hasta 14.000 cph.
5. Coloque, administre y rastree los componentes con precisión con los alimentadores neumáticos inteligentes.
6. Alimentadores de cinta de hasta 64 unidades (todos en 8 mm).
7. Coloca con precisión una amplia gama de componentes, incluidos 0402, LED, BGA, QFP de paso de 0,4 mm, conectores SMT y muchos otros.
8. Apoye los alimentadores de cinta cortada, suelta, de tubo o de bandeja.
Detalles

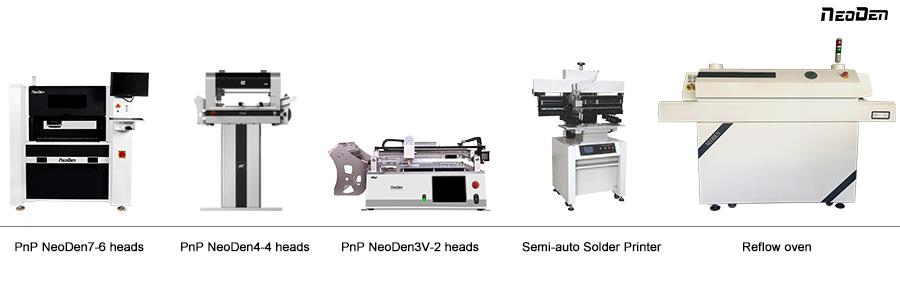

Si necesita una línea pequeña, también tenemos muchas opciones para usted.
Sobre nosotros
Fábrica
NeoDen proporciona soluciones completas de línea de ensamblaje SMT, que incluyen horno de reflujo SMT, máquina de soldadura por ola, máquina de selección y colocación de 6 cabezales de alta velocidad, impresora de pasta de soldadura, cargador de PCB, descargador de PCB, montador de chips, máquina SMT AOI, máquina SMT SPI, máquina SMT X-Ray, equipo de línea de ensamblaje SMT, repuestos SMT para equipos de producción de PCB, etc., cualquier tipo de máquinas SMT que pueda necesitar, contáctenos para obtener más información.
Proceso de dar un título
Exhibición
Costo de ensamblaje de PCB
Cuando hablamos del costo de ensamblaje de PCB, nos vienen a la mente numerosos factores, como costos de mano de obra, tecnología utilizada, embalaje de las piezas, cantidad de placas, tiempo de entrega, cantidad de piezas de paso fino utilizadas, etc. Cuando la mayoría de los factores mencionados anteriormente siguen siendo los mismos independientemente de la región, los costos de mano de obra varían de una región a otra. Por lo tanto, para lograr un ensamblaje de PCB rentable, es necesario tener en cuenta varios factores.
Costos laborales: como se mencionó anteriormente, los costos laborales dependen de la región donde se ensamblan las placas porque el ensamblaje no solo incluye el proceso automatizado sino que también requiere interacción humana. Entonces, si la mano de obra es barata, el costo total definitivamente será más barato. Por ejemplo, una placa ensamblada en América del Norte será de 3 a 4 veces más cara que una ensamblada en Asia debido a la disponibilidad de mano de obra barata y calificada. Aunque los costos laborales en Asia han experimentado un aumento drástico durante la última década, el costo general sigue siendo más barato.
Veamos la comparación de precios de un tablero simple de 2 capas ensamblado en Norteamérica y China.
A continuación se muestra la tabla que representa los diferentes paquetes utilizados para calcular el costo de montaje mencionado anteriormente:
Pero este costo reducido conlleva algunos desafíos adicionales, como costos de envío y retrasos en las comunicaciones debido a diferencias de zona horaria, que a su vez aumentan el tiempo de entrega, aumentando así el costo aproximadamente entre un 10 y un 20 %.
Tiempo de respuesta: el costo de montaje también puede variar según el tiempo de respuesta. Los tiempos de montaje más cortos pueden aumentar el coste entre un 30% y un 200% en comparación con los tiempos de montaje normales. Para un ensamblaje acelerado, a veces el fabricante puede tener que retener los pedidos existentes y concentrarse en el pedido acelerado, el envío acelerado también cuesta más y, en algunos casos, es posible que también sea necesario comprometer la ubicación de fabricación para cumplir con el plazo, lo que aumenta considerablemente el costo de ensamblaje en algunos casos.
Cantidad de tableros a ensamblar: el precio del ensamblaje puede ser bastante engañoso cuando se trata de cantidades más pequeñas. El costo total de ensamblaje de las placas prototipo puede parecer mucho menor en comparación con el costo total de las placas fabricadas en grandes cantidades. Pero lo que nadie se da cuenta es que el precio unitario del montaje baja considerablemente cuando se produce en grandes cantidades. Muchos factores se suman al costo del ensamblaje, como la configuración inicial, la plantilla y la programación. Por lo tanto, en el caso de placas prototipo, este costo será mucho más significativo, pero en el caso de cantidades mayores, este costo se vuelve insignificante, ya que son un costo único-y no es necesario reproducirlos una y otra vez.
Tecnología utilizada: otro factor importante que juega un papel importante en el costo de ensamblaje es el tipo de tecnología utilizada, ya sea tecnología de orificio pasante- o tecnología de montaje en superficie (SMT) o, a veces, ambas. Si bien SMT es más barato debido al bajo costo inicial de configuración debido al alto grado de automatización y mayor densidad de componentes, a veces es inevitable tener todos los dispositivos de montaje superficial (SMD) en una placa. En este punto entra en acción la tecnología de agujeros pasantes. Por lo tanto, vemos un aumento en el costo ya que requiere perforación adicional de las tablas y reducción en el área de fresado.
Embalaje de las piezas: los componentes electrónicos vienen en diferentes paquetes, por lo que el costo de montaje también puede variar según el embalaje de las piezas. Las piezas como BGA y QFN tienen un costo de ensamblaje más alto porque estas piezas tienen conexiones eléctricas debajo y se necesita una mayor precisión para colocarlas. También requieren inspección por rayos X-para verificar si hay huecos y cortocircuitos entre los pines. Esto aumenta el costo de ensamblaje de estas piezas en relación con los paquetes más genéricos como SMD, 0603, 0805, 1206, etc.
En resumen, el costo del ensamblaje de PCB depende del costo de mano de obra, la plantilla, el tiempo de respuesta, la cantidad de placas ensambladas requeridas y el embalaje de las piezas utilizadas. A veces también es necesaria la programación de la placa, pero Bittele no cobra ninguna tarifa de programación.
¿Por qué utilizar SMT?
La electrónica busca la miniaturización perforada; el componente enchufable-usado anteriormente no ha podido ser más pequeño.
La función electrónica es más completa, ya no existe el elemento perforador del circuito integrado (IC), especialmente los circuitos integrados de gran escala-y altamente integrados; se necesitan componentes de montaje en superficie.
La producción por lotes y la automatización de fábricas requieren una producción de productos de calidad de bajo-coste y alto-volumen para satisfacer las necesidades de los clientes y mejorar su ventaja competitiva.
Desarrollo de componentes electrónicos, desarrollo de circuitos integrados (IC), múltiples aplicaciones de materiales semiconductores.
La revolución electrónica en ciencia y tecnología es imperativa para seguir la tendencia internacional.
