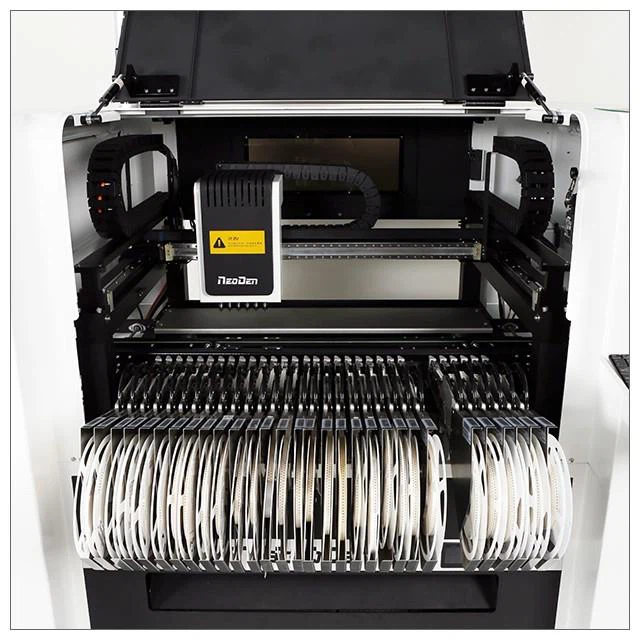

Máquina Pick and Place con cámara voladora para producción en masa SMT
NeoDen7 ha sido descontinuado. ¿Busca una actualización?
Descubre el NeoDen9- una alternativa más potente y superior que es la opción ideal para tus necesidades.
Máquina Pick and Place con cámara voladora para producción en masa SMT
Característica de la máquina Pick and Place con cámara voladora
1. Sistema de visión de vuelo integrado
2. 6 Recogida simultánea-cabezal
3. Tasas de colocación de hasta 14.000 cph
4. Hasta 64 alimentadores de cinta (todos en 8 mm)
5. Coloca con precisión una amplia gama de componentes, incluidos 0402, LED, BGA, QFP de paso de 0,4 mm, conectores SMT y muchos otros.
6. Panasonic servoaccionado
Parámetros técnicos de la máquina Pick and Place
|
Dimensión máxima del tablero |
630*300 mm (1200 mm opcional) |
|
Número de cabezas |
Cabezal de colocación: 1 Boquilla: 6 |
|
Capacidad máxima del alimentador de cinta |
64 (alimentador de 8 mm o 12 mm) |
|
Tamaño aplicable del alimentador de carrete de cinta |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Velocidad promedio de colocación |
13.500 CPH |
|
Número de visión |
8 (1 cámara fiducial, 6 cámaras voladoras, 1 cámara IC) |
|
Gama de componentes |
Componentes más pequeños: 0402, TQFP, QFN, BGA y otros componentes convencionales |
|
Número de alimentador |
Alimentador de cinta: 64 |
|
Resolución |
Eje X/Y: 0,01 mm, eje Z: 0,1 mm |
|
Rotación |
±180 grados (360 grados) |
|
Precisión de colocación |
0,01 mm |
|
Fuente de alimentación |
CA 220 V/110 V. |
|
Fuerza |
500W |
|
Tamaño de la máquina |
1420*1220*1665mm |
|
Fuente de aire |
Por encima de 0,6 MP |
Lista de boquillas
|
Modelo |
Recomendación (sistema imperial) |
|
CN030 |
0201 |
|
CN040 |
0402 (óptimo) |
|
CN065 |
0402,0603 etc |
|
CN100 |
0805, diodo, 1206,1210, etc. |
|
CN140 |
1206,1210,1812,2010,SOT23,5050,etc. |
|
CN220 |
Circuitos integrados de la serie SOP, SOT89, SOT223, SOT252, etc. |
|
CN400 |
CI de 5 a 12 mm |
|
CN750 |
Circuitos integrados de más de 12 mm |
|
YX01 |
3528servicios Cuenta blanda |
|
YX02 |
Perlas de lámpara de alta potencia |
|
YX03 |
Chips y BGA de 11mm a 17mm BGA |
|
YX04 |
Chips y BGA mayores a 17mm |
|
YX05 |
4148 diodo circular |
|
YX06 |
LED con forma de bola 3535 (altura esférica 1,4 mm, altura total 1,9 mm) |
NeoDen es un fabricante confiable con 10 años de experiencia. Hasta ahora, hemos exportado a más de 130 países y 10000+ conjuntos de máquinas en todo el mundo, y nos hemos ganado una buena reputación en el mercado. Estamos en una buena posición no solo para suministrarle máquinas de alta-calidad, sino también un excelente servicio postventa-. Un ingeniero bien-capacitado le brindará cualquier soporte técnico.
Tecnología Co., Ltd de Zhejiang NeoDen
Correo electrónico:info@neodentech.com
Si necesita una línea pequeña, también tenemos muchas opciones para usted.
Proporcionar una línea de producción de ensamblaje SMT integral-
Comentario
Gracias de nuevo por tu ayuda con todo. Ha sido un pequeño desafío pero lo habéis hecho mucho mejor.
Realmente aprecio su comprensión y paciencia. Le mencioné esta situación a varios de mis compañeros-de trabajo y también están impresionados con el servicio que me brindaron.
Tengo la esperanza de poder conseguirle algunos negocios con ellos en el futuro. Esta experiencia me ha demostrado cómo incluso en una situación difícil su empresa ha sido un gran apoyo y eso significa mucho.
No muchas empresas habrían sido tan comprensivas y habrían velado por los intereses de sus clientes como usted, esto no lo olvidaremos.
Me aseguraré de transmitir esto a otras personas para que conozcan su empresa y su servicio.
-- Pablo
En general estamos bastante contentos con nuestra máquina. Montamos algunas placas muy complejas con muchos componentes 0201, 0,5 QFN e incluso algunos 0,4 BGA.
--Mario van Asselt
La máquina ha sido excelente y estamos muy satisfechos con ella hasta ahora.
--Ian
Además, para su información, no hemos tenido problemas para colocar el componente de 0,4 mm. El NeoDen 4 funciona perfectamente en todo momento.
--Shane Goedvolk
¿Por qué utilizar SMT?
La electrónica busca la miniaturización perforada; el componente enchufable-usado anteriormente no ha podido ser más pequeño.
La función electrónica es más completa, ya no existe el elemento perforador del circuito integrado (CI), especialmente los CI de gran escala-y altamente integrados; se necesitan componentes de montaje en superficie.
La producción por lotes y la automatización de fábricas requieren una producción de productos de calidad de bajo-coste y alto-volumen para satisfacer las necesidades de los clientes y mejorar su ventaja competitiva.
Desarrollo de componentes electrónicos, desarrollo de circuitos integrados (IC), múltiples aplicaciones de materiales semiconductores.
La revolución electrónica en ciencia y tecnología es imperativa para seguir la tendencia internacional.
