Elija y coloque con visión
NeoDen4 Recoge y coloca con visión Vídeo
NeoDen4 Escoge y coloca con visión
Característica

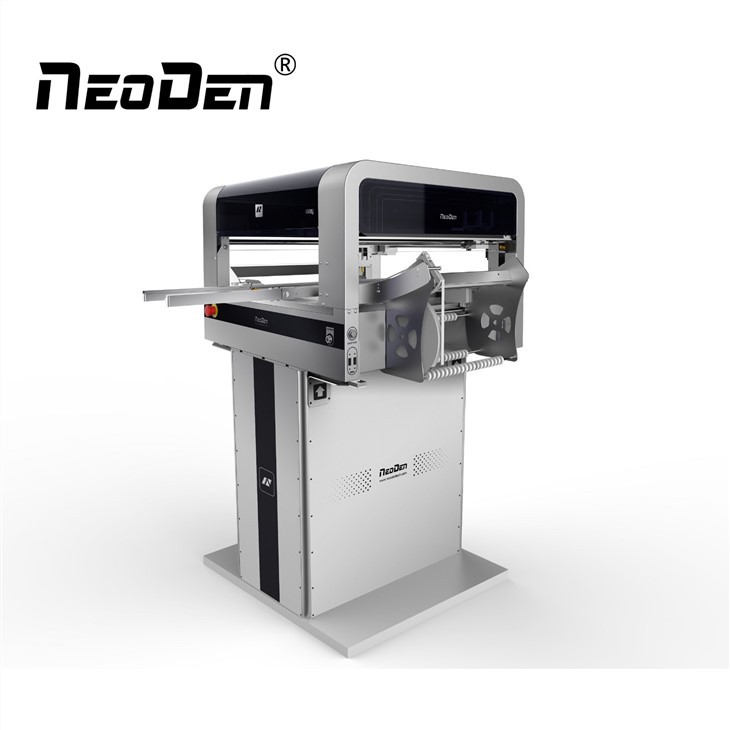

NeoDen4 Pick and place Máquina de recogida y colocación con sistema de visión NeoDen4, con alta velocidad y precisión, cuerpo compacto, baja potencia, calidad estable y fácil operación.
Adopta nuestro sistema de alimentación recientemente desarrollado que puede ayudar a reemplazar la cinta fácilmente e instalarla sin problemas, junto con su sistema de visión y sistema de alimentación de rieles, comprometidos a crear un gran valor para los clientes en la producción real de PCB.
Especificación
| Nombre del producto | NeoDen4 Escoge y coloca con visión | Gama de componentes | Tamaño más pequeño: 0201 |
| Estilo de máquina | Pórtico simple con 4 cabezas | Tamaño más grande: TQFP240 | |
| Tasa de colocación | 4,000CPH | Altura máxima: 5 mm | |
| Dimension externa | Largo 680*An 870*Al 460 mm | Comederos | 48 piezas |
| PCB aplicable máxima | 290 mm * 1200 mm | Potencia de trabajo media | 220V/160W |
Detalles
Rieles duales en línea
Las máquinas equipadas con el sistema de rieles de carga automática pueden acomodar tablas de hasta de ancho y de largo.
El sistema de rieles permite la alimentación automática de PCB, la alineación automática de la placa con la cámara y la expulsión automática desde la parte delantera o trasera de la máquina.

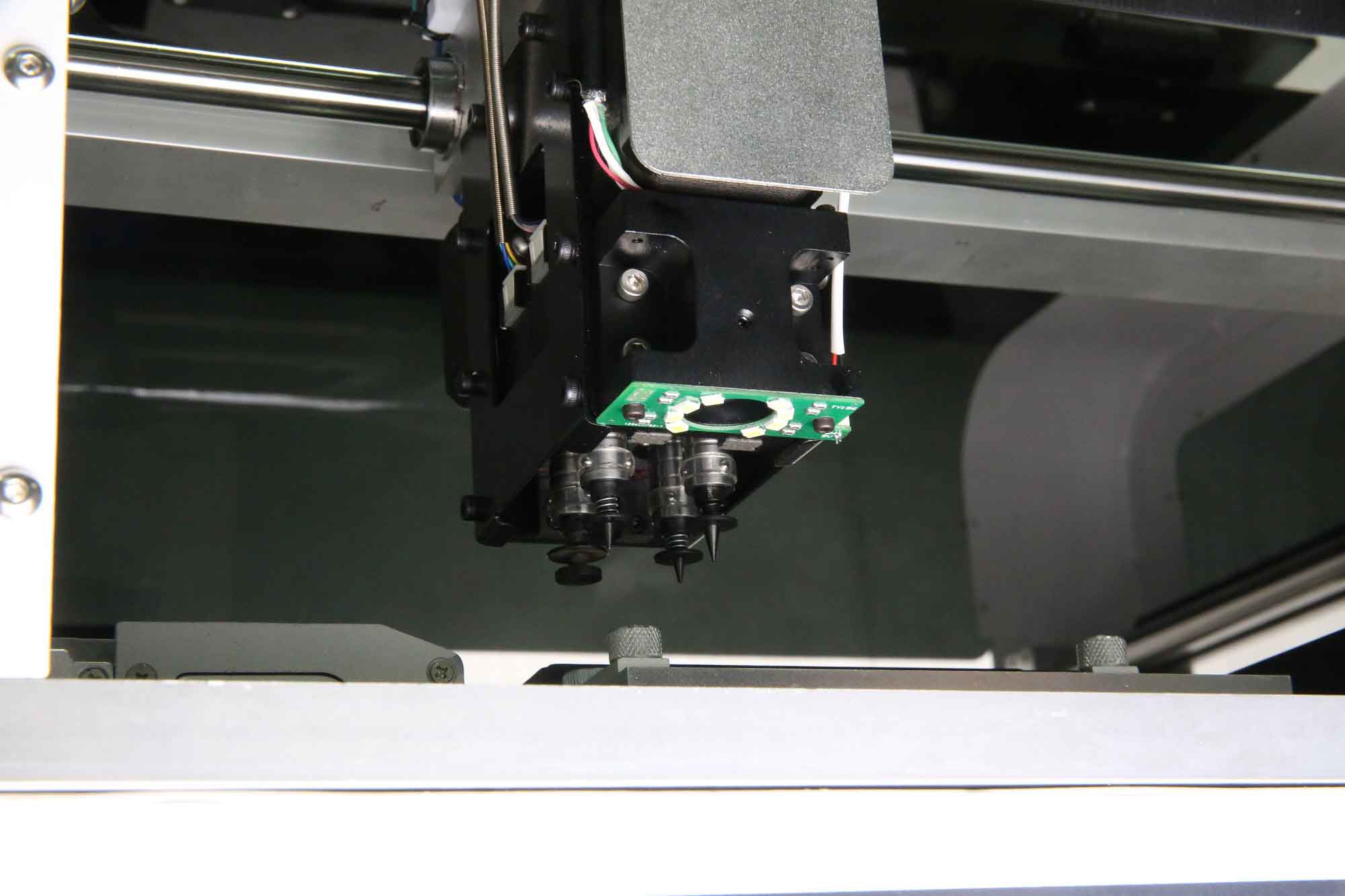

Cuatro boquillas de alta precisión
1. Se puede instalar una boquilla de cualquier tamaño en cualquiera de las cuatro ubicaciones del cabezal.
2. El cabezal de montaje fue diseñado de forma suspendida, totalmente simétrica y con un alto grado de acoplamiento, más suave y más eficiente, equipado con cuatro cabezales de montaje de alta precisión, montaje al mismo tiempo con una rotación de 360 grados de -180 a 180 .
Alimentadores de cinta y carrete de 48 8 mm
Los alimentadores eléctricos son unidades económicas pero sofisticadas controladas por microprocesador combinadas con peladores de cinta.
El NeoDen4 puede acomodar alimentadores de cinta y carrete de hasta 48 8 mm en sus rieles izquierdo y derecho, y se puede instalar alimentador de cualquier tamaño (8, 12, 16 y 24 mm) en cualquier combinación u orden en los lados izquierdo y derecho. lados derechos de la máquina.
La cantidad de espacio disponible para componentes alimentados por bandeja y cintas cortas depende del espacio disponible en la mesa.
Sistema de visión
La cámara que mira hacia abajo:
En el cabezal se utiliza para la ubicación precisa de alimentadores y puntos de colocación de PCB.

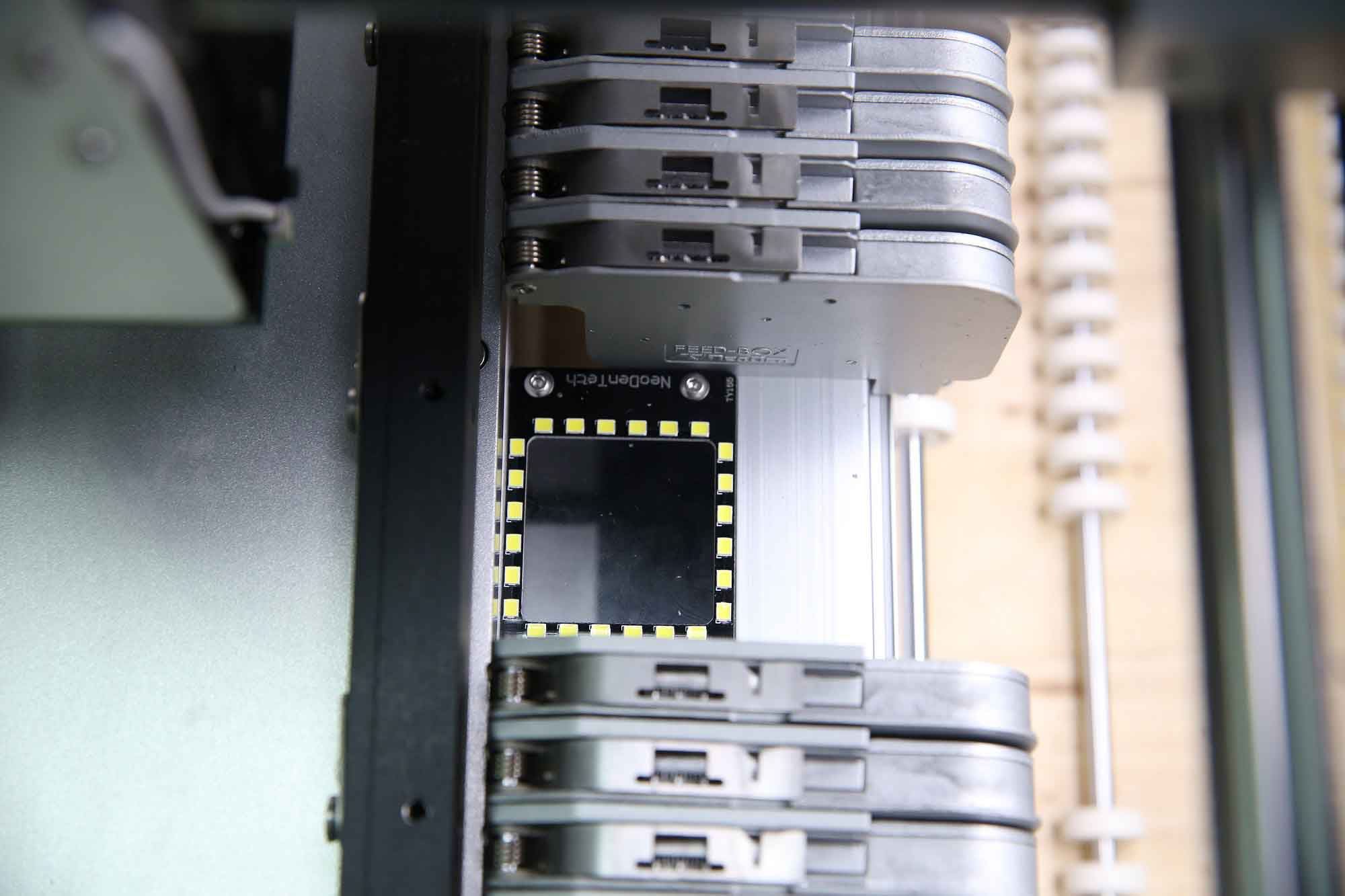

La cámara que mira hacia arriba:
El sistema de visión calcula la diferencia entre la posición ideal y la real (tanto XY como rotacional) y luego corrige cualquier error antes de colocar con precisión el componente.
Paquete
Información de la boquilla
Función
Seleccione las boquillas correspondientes (una o más de una, todas aceptables) de acuerdo con los componentes y la boquilla configurada en la máquina, luego la máquina asignará automáticamente a cada alimentador para cumplir con los requisitos de trabajo con un solo cabezal o con varios cabezales trabajando juntos. Además, tiene funciones de detección en este elemento.
Alinear
La boquilla se alineará con la parte superior del componente en los alimentadores correspondientes cuando haga clic en este elemento.
Notas
1. El contenido incluye todas las funciones de NeoDen4, algunas de las cuales pueden no estar equipadas en su máquina.
2. Un operador requiere formación básica y conocimientos básicos de SMT.
3. Para inspecciones y reparaciones de rutina, comuníquese con el departamento de ventas para obtener instrucciones de funcionamiento.
Proporcionar una línea de producción de ensamblaje SMT integral
Preguntas más frecuentes
Q1: ¿Proporcionan actualizaciones de software?
R: A los clientes que compren nuestra máquina, podemos ofrecerles actualizaciones de software gratuitas.
Q2:¿Cómo puedo comprarles una máquina?
R: (1) Consúltenos en línea o por correo electrónico
(2) Negociar y confirmar el precio final, envío, método de pago y otros términos
(3) Enviarle la factura realizada y confirmar su pedido.
(4) Realizar el pago según el método indicado en la factura proforma.
(5) Preparamos su pedido en términos de la factura proforma después de confirmar su pago completo. Y control de calidad del 100% antes del envío.
(6) Envíe su pedido por vía expresa, aérea o marítima.
Q3: ¿Qué productos vendes?
R: Nuestra empresa se ocupa de los siguientes productos:
Equipo SMT
Accesorios SMT: alimentadores, piezas de alimentador
Boquillas SMT, máquina de limpieza de boquillas, filtro de boquillas
Sobre nosotros
fábrica
Certificación
exhibición
Si lo necesita, ¡no dude en contactarnos!
