Selección y colocación de cabeza de SMT

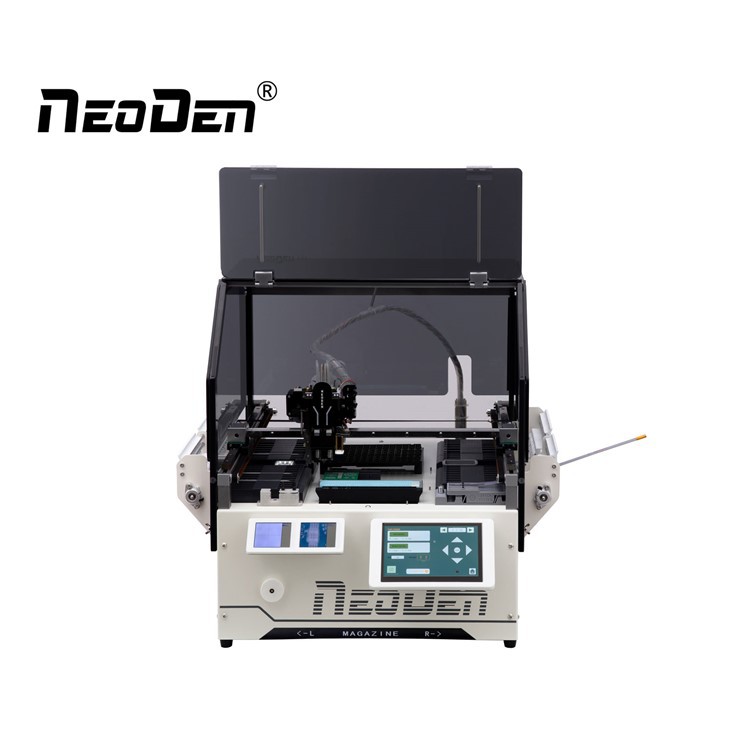

NeoDen 3V SMT cabezal de la máquina de recogida y colocaciónvídeo
Especificación
Nombre del producto | Máquina de recogida y colocación de cabezal NeoDen 3V SMT (Avanzada) |
Número de cabezales | 2 |
Alineación | Visión |
Rotación | ±180° |
Tasa de colocación | 5000CPH (sin visión); 3500CPH (con visión) |
Capacidad del alimentador | Alimentador de cinta: 44 (todos de 8 mm) |
Alimentador de vibración: 0 ~ 5 | |
Alimentador de bandeja: 5 ~ 10 (Se admite personalización) | |
Dimensión de la placa | Máximo: 320 * 390 mm |
Rango de componentes | Componentes más pequeños: 0402 |
Componentes más grandes: TQFP144 | |
Altura máxima: 5 mm | |
Número de bombas | 3 |
Precisión de colocación | ±0,02 mm |
Sistema de operación | Windows XP-NOVA |
Poder | 160 ~ 200W |
Suministro eléctrico | 110V/220V |
Tamaño de la máquina | 820 (L) * 680 (W) * 410 (H) mm |
Tamaño del embalaje | 1001(L)*790(W)*568(H)mm |
| N.W./G.W. | 60Kg/85Kg |
Detalles
Sistema completo de visión 2 cabezales
2 cabezales de colocación de alta precisión con ±180°
la rotación podría satisfacer la necesidad de componentes de amplia gama.
Caja de pelado automática patentada
Actuadores electromagnéticos patentados, no necesita deshacerse de
la película de nylon desperdiciada manualmente, lo que le ahorra más tiempo y esfuerzo.
Posicionamiento flexible de PCB
Mediante el uso de barras y pines de soporte de PCB, donde quieras
para poner la PCB y cualquiera que sea la forma de su PCB,
todos se pueden manejar bien.
Controlador integrado
Rendimiento más estable y más fácil de hacer mantenimiento.
Breve introducción
En comparación con la versión anterior TM245P, NeoDen 3V adopta una cámara de alta definición que podría montar la mayoría de los tipos de componentes, incluidos micro chips como 0402, circuitos integrados de paso fino como QFN, etc.;
y con alta velocidad y precisión, pequeño volumen, baja potencia, rendimiento estable y fácil operación, NeoDen 3V se comprometió a crear el mayor valor y tratar de satisfacer todas las demandas de los clientes en la producción real.

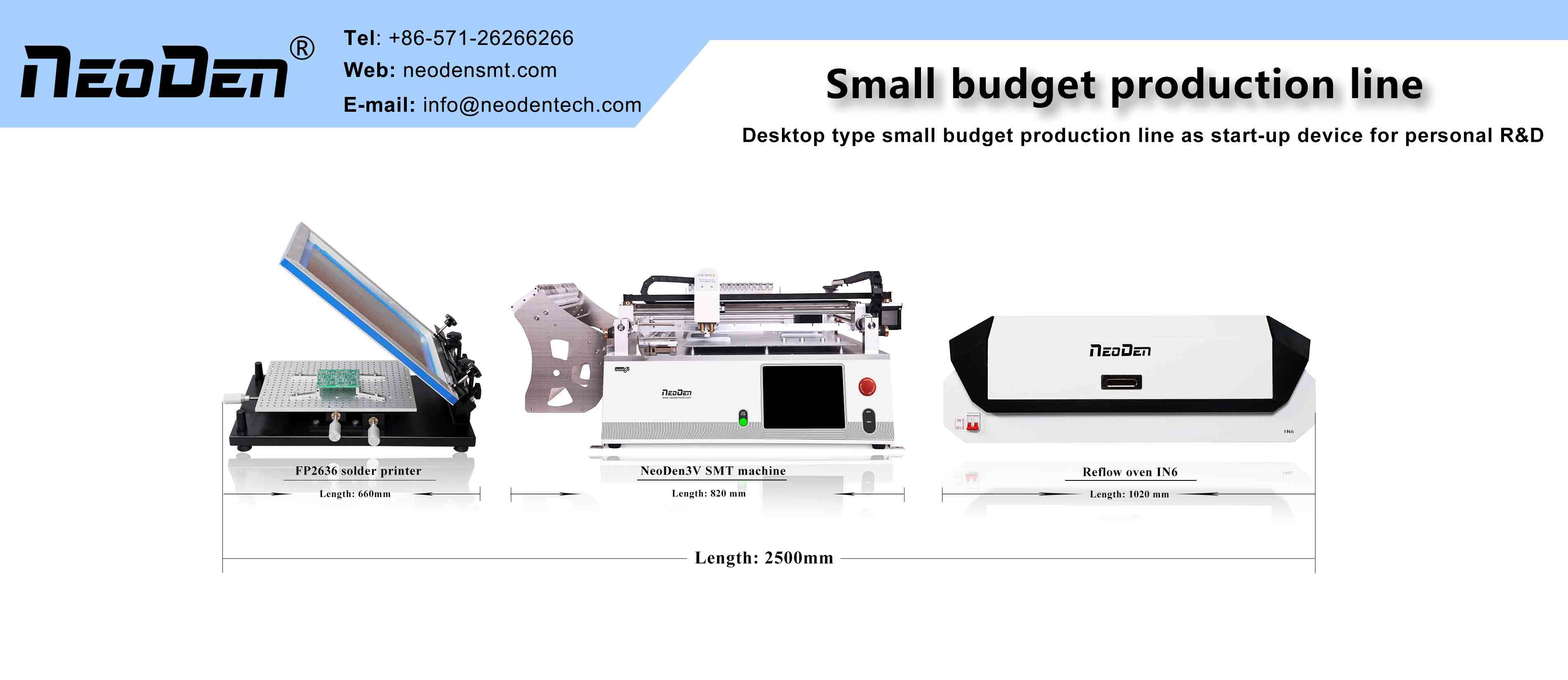

Introducción del producto
Impresora de plantillas FP2636
1. Zapata de goma ajustable, asegure la planitud durante el funcionamiento.
2. Las reglas del marco fijo de la plantilla para las líneas de referencia, aseguran la nivelación entre la plantilla y la PCB.
Máquina SMT NeoDen4
En el núcleo, el NeoDen4 es un CNC controlado por Windows de 4 ejes con cuatro boquillas de vacío separadas, cada una conectada a su propia bomba de vacío.
La máquina emplea un único sistema de coordenadas X-Y que cubre todo el rango de movimiento de la cabeza, que es de 310x500mm.
Con una resolución de .01 mm (10 μm) y una repetibilidad de 0,02 mm (20 μm), cualquier coordenada X -Y se puede identificar como la ubicación de un alimentador, el inicio de una matriz de componentes en una bandeja o cinta corta, un fiducial o la ubicación en la que se colocará un componente en una placa de circuito.
Horno de reflujo NeoDen IN6
El nuevo modelo ha evitado la necesidad de un calentador tubular, que proporciona una distribución uniforme de la temperatura en todo el horno de reflujo.
Al soldar PCB en convección uniforme, todos los componentes se calientan a la misma velocidad.
Los archivos de trabajo se pueden almacenar dentro del horno, y los formatos Celsius y Fahrenheit están disponibles para los usuarios.
El horno utiliza una fuente de alimentación de CA de 110/220 V y tiene un peso bruto (G1) de 57 kg.
El NeoDen IN6 está construido con una cámara de calentamiento de aleación de aluminio.
Especialmente una buena opción para los clientes que prefieren en el proyecto prototipo como un dispositivo de inicio. Si lo necesita, no dude en coantactarnos.
P1:¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto.
Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
P2:¿Podemos personalizar la máquina?
R: Por supuesto. Todas nuestras máquinas se pueden personalizar.
P3:¿Cómo pago?
R: Amigo mío, hay muchas maneras.
T / T (preferimos este), Western Union, PayPal, elija su favorito.
