Máquinas SMT para ensamblaje de PCB Línea de producción NeoDen K1830

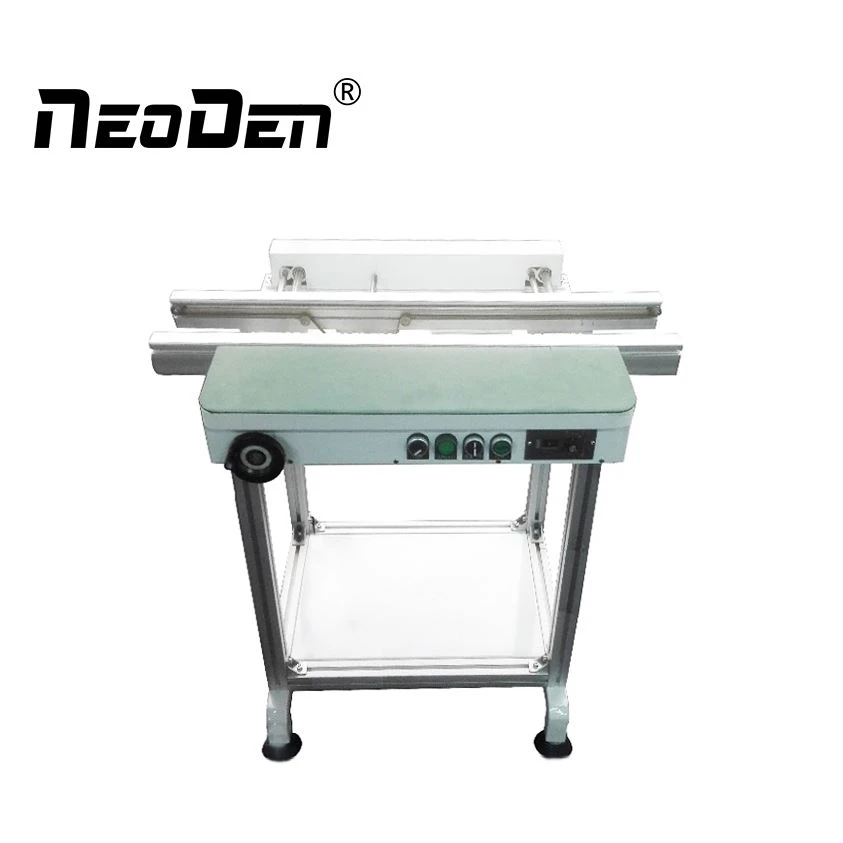

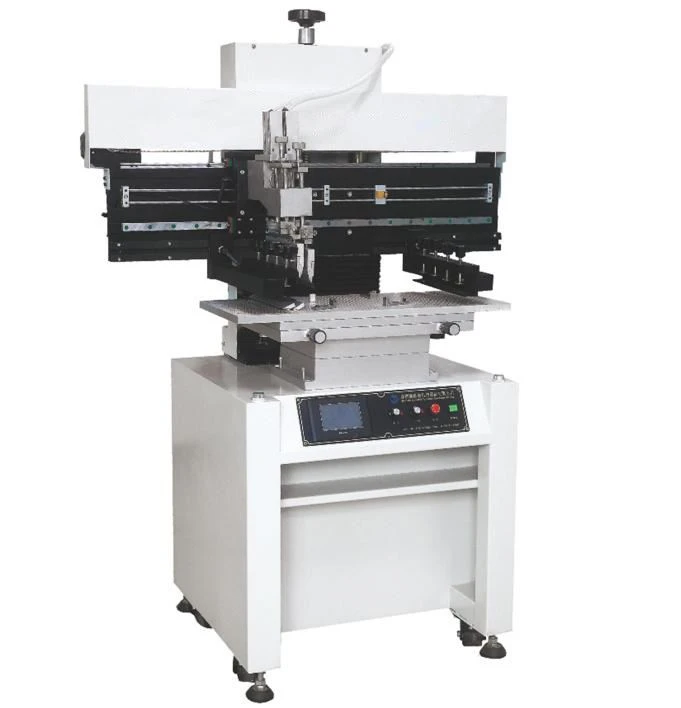

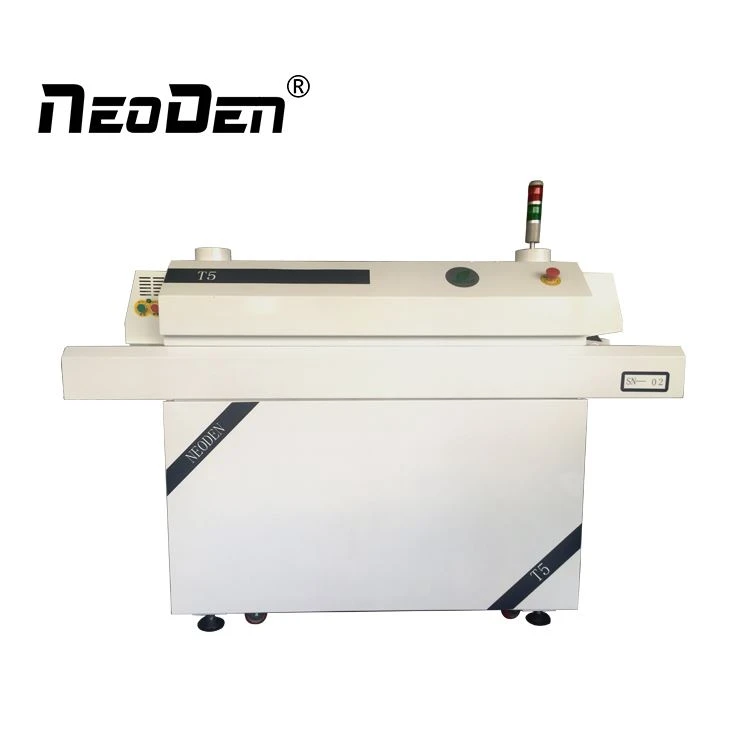

Máquina PNP más impresora YS350 más transportador J08 más horno de reflujo T5L.
Introducción

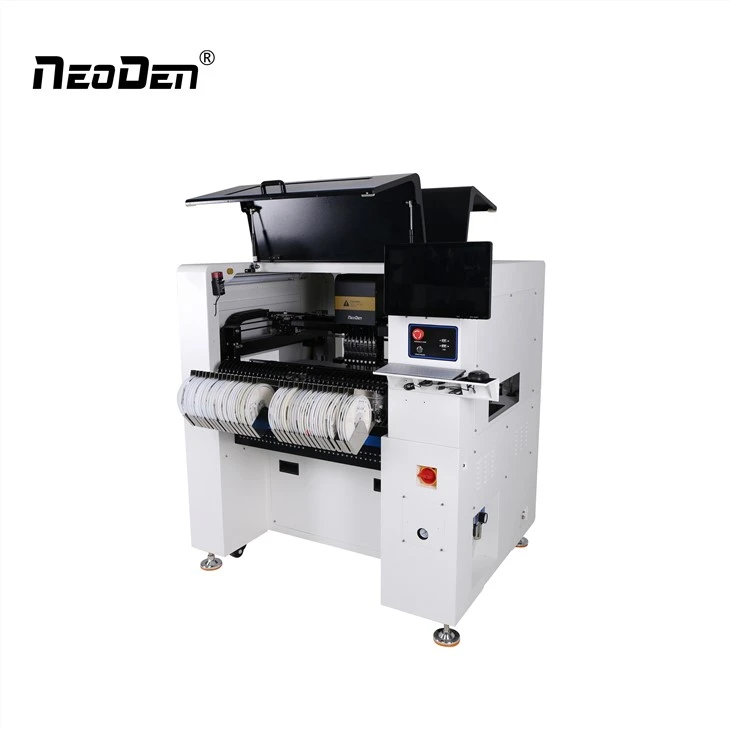

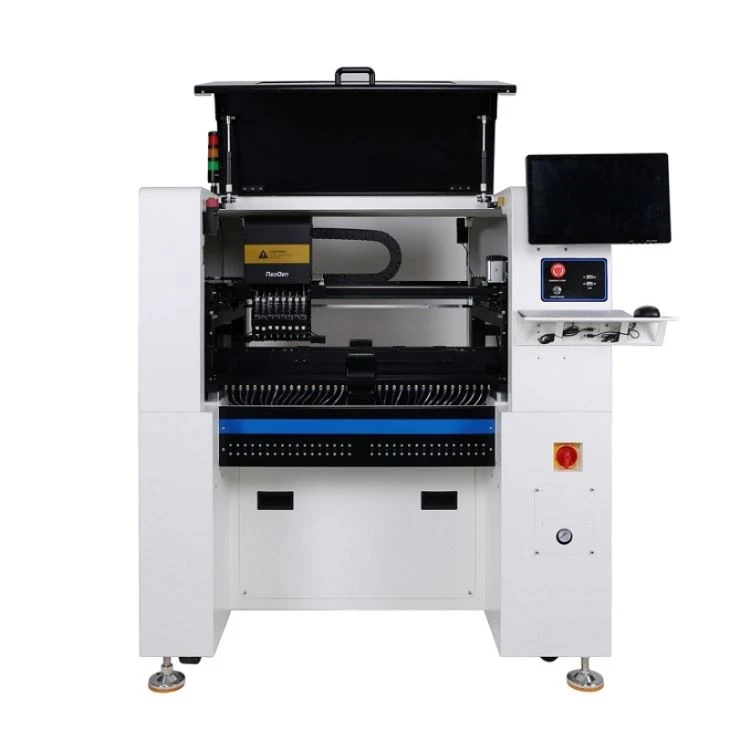

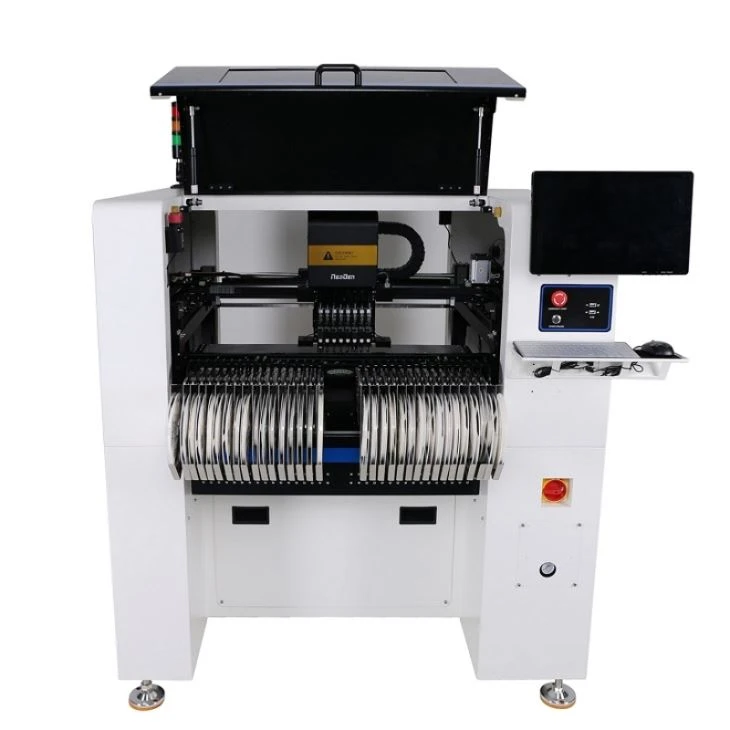

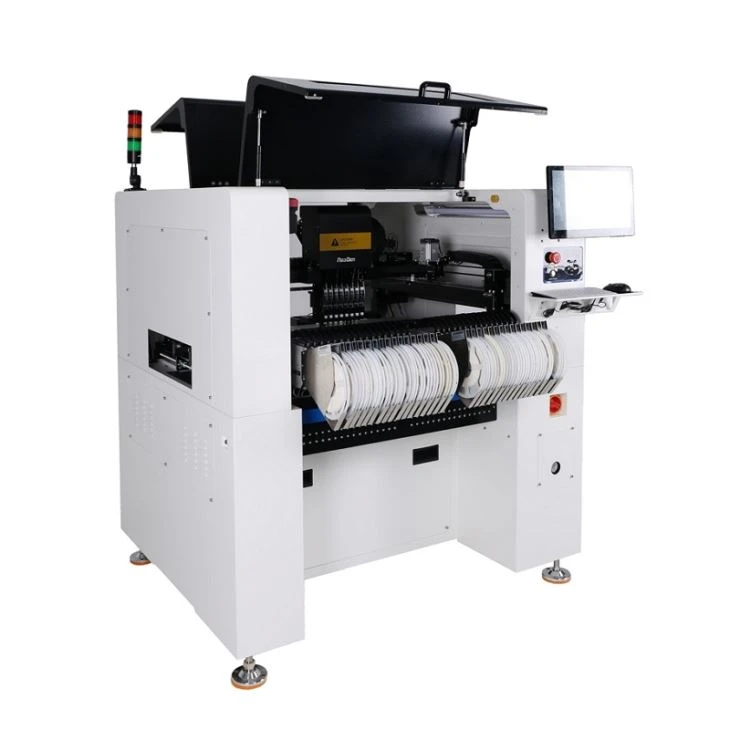

NeoDen K1830 es el último modelo, cuenta con 8 cabezales, 66 ranuras de alimentación, velocidad máxima de 16000 CPH, que es una excelente opción para la producción por lotes.
Características

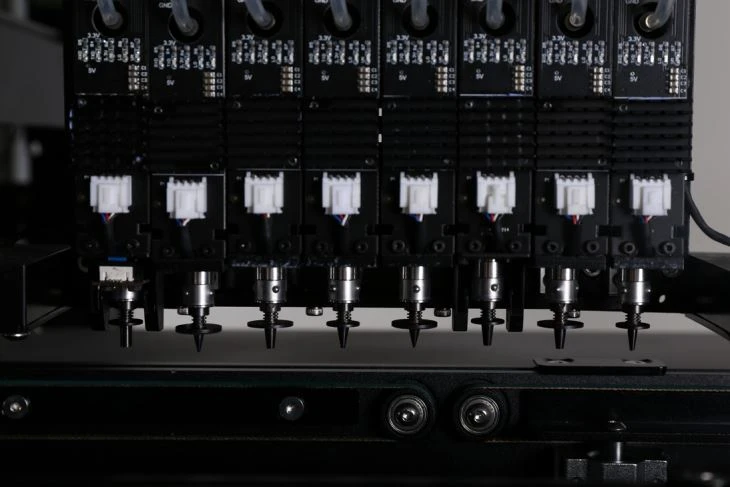

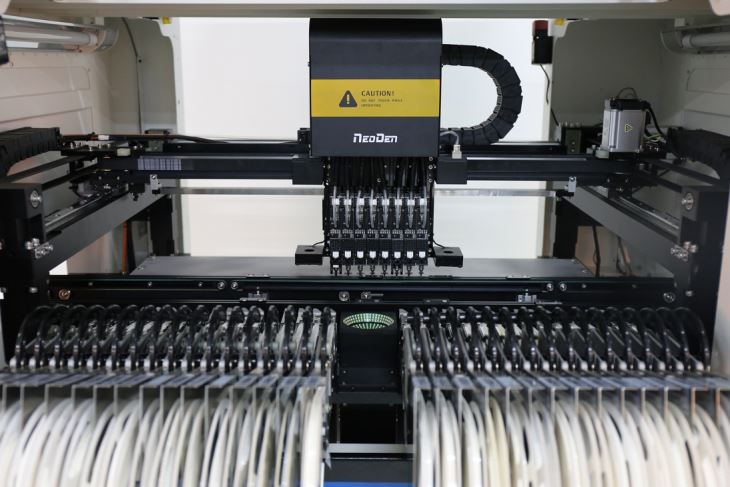

8 boquillas sincronizadas que aseguran una precisión de colocación repetible con alta velocidad
La máquina se ejecuta en un sistema operativo Linux altamente estable y seguro.
Cámaras de doble marca para llegar a los alimentadores extremos para una mejor calibración

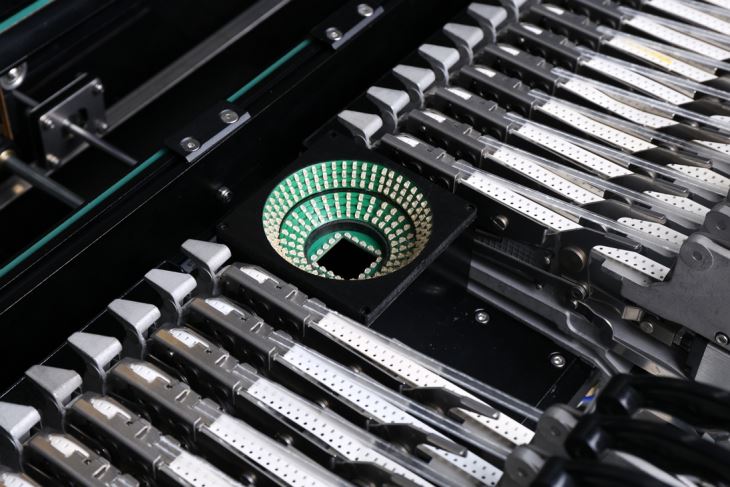

El sistema de cámara de componentes de alta-velocidad y alta resolución mejora la velocidad general de la máquina
La interfaz de comunicación Ethernet para todo el recorrido de la señal interna hace que la máquina funcione de manera más estable y flexible
El sistema de servocontrol de circuito cerrado-con retroalimentación hace que la máquina funcione con mayor precisión
La ubicación de recolección del alimentador neumático se puede calibrar de forma automática y rápida para garantizar una operación fácil y alta eficiencia
La ubicación de PCB se puede calibrar de forma automática y rápida, según la solicitud de ubicación correcta y específica
Especificación de Neoden K1830
Modelo | NeoDen K1830 |
Cantidad de boquilla | 8 |
Cant. del alimentador de cinta del carrete (máx.) | 66 (Eléctrico / Neumático) |
Cant. del alimentador de bandeja IC | 10 (en sucesión) |
Tamaño máximo de PCB | 540*300 mm (en un solo paso) |
Tamaño de componente más pequeño | 0201 (Alimentador eléctrico disponible) |
Paquetes de circuitos integrados | QFP... SSOP... QFN... BGA |
Precisión de colocación | 0.01mm |
Altura máxima del componente | 18 mm |
Velocidad máxima de colocación | 16,000CPH |
Reconocimiento de componentes | Sistema de cámara de visión voladora de -alta resolución |
Reconocimiento fiduciario de PCB | Cámara de marca de alta precisión |
Carga de PCB | Transportador interno sincronizado de 3 etapas |
Dirección de transferencia de PCB | Izquierda→Derecha |
Suministro de aire | >0.6MPa |
Energía | 500W |
Voltaje | 220 V/50 Hz y 110 V/60 Hz |
Peso neto | 280kg |
Peso bruto | 360kg |
Dimensiones de la máquina | 1288 × 1062 × 1291 mm (sin lámpara tri-color) |
Dimensiones del embalaje | 1420×1220×1665mm |
Período de garantía
El período de garantía es de 1 año (Neoden K1830 tiene 2 años) desde el momento de la compra y soporte de servicio de por vida.
Embalaje:No-fumigación Estuche de madera
Entrega:DHL/FEDEX/UPS/EMS/por mar/por aire o designado por el cliente.
Pago:100 por ciento T/T antes del envío.
