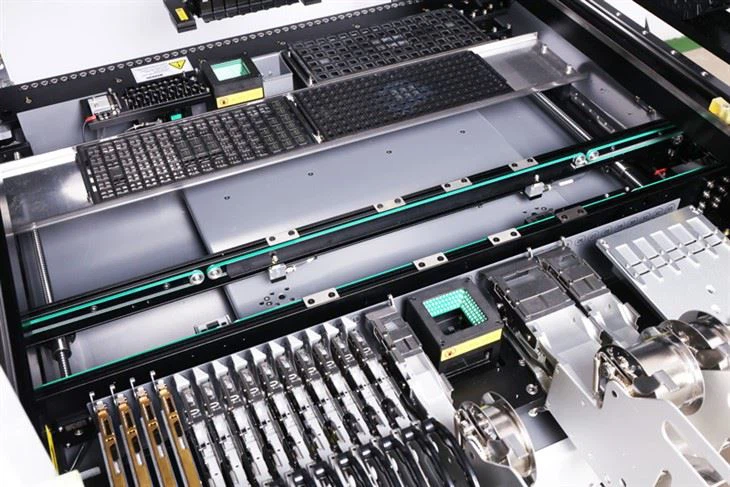

Máquina de selección y colocación SMD de alta velocidad para el ensamblaje de PCB
Descripción
NeoDen7 cuenta con seis cabezales de recogida simultáneos, ha sido diseñado para facilitar su uso, eficiencia, rentabilidad y mayor capacidad de expansión y compatibilidad.
Utilizando nuevos servomotores lineales altamente eficientes, aligerando y endureciendo la unidad principal, y revisando la velocidad de colocación de 14,000 CPH.
Funciones
1. Velocidad máxima: 14000 CPH máx., puede hacer la producción por lotes de PCB / LED.
2. Rango de componentes: de 0402 a 40 mm * 40 mm, altura máxima del componente 10 mm.
3. Coloca con precisión una amplia gama de componentes que incluyen 0402, LED, BGA, QFP de paso de 0.4 mm, conectores SMT y muchos otros.
4. Utilizando un sistema de visión volador integrado, 6 cabezales de recogida.
5. Hasta 64 alimentadores (todos en 8 mm), también admiten alimentadores de 8 mm / 12 mm / 16 mm / 24 mm / 32 mm / 44 mm.
6. Panasonic Servo conducido.
7. Garantía: 2 años (los alimentadores solo tienen 1 año), durante este período si se necesita alguna pieza para cambiar y reemplazar (no incluye boquillas), le enviaremos de forma gratuita dentro de 1 día hábil.
Parámetros técnicos
Dimensión máxima de la placa | 630 * 300 mm (1200 mm opcional) |
Número de cabezas | Cabezal de colocación: 1 Boquilla: 6 |
Capacidad máxima del alimentador de cinta | 64 (alimentador de 8 mm o 12 mm) |
Tamaño de alimentador de carrete de cinta aplicable | 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
Velocidad media de colocación | 13.500 CVH |
Número de visión | 8 (1 cámara fiduciaria, 6 cámaras voladoras, 1 cámara IC) |
Gama de componentes | Componentes más pequeños: 0402, TQFP, QFN, BGA y otros componentes convencionales |
Número de alimentador | Alimentador de cinta: 64 |
Resolución | Eje X/Y: 0,01 mm, Eje Z: 0,1 mm |
Rotación | ±180° (360°) |
Precisión de colocación | 0,01 mm |
Fuente de alimentación | AC220V/110V |
Poder | 500W |
Tamaño de la máquina | 1420*1220*1665m m |
Fuente de aire | Por encima de 0.6MP |
Nuestro Servicio
Embalaje:Estuche de madera sin fumigación
Entrega:DHL/FEDEX/UPS/EMS/por mar/por vía aérea o designado por el cliente.
Pago:100% T/T antes del envío.
Sobre nosotros
Zhejiang NeoDen Technology es un proveedor profesional con 10 años de experiencia y proporciona soluciones SMT integrales para los clientes, los productos clave son máquinas pick&place, horno de reflujo e impresora de soldadura.
Actualmente, hemos vendido más de 10000 juegos de máquinas y exportado a más de 130 países en el mundo, y hemos construido una buena reputación en el mercado.
