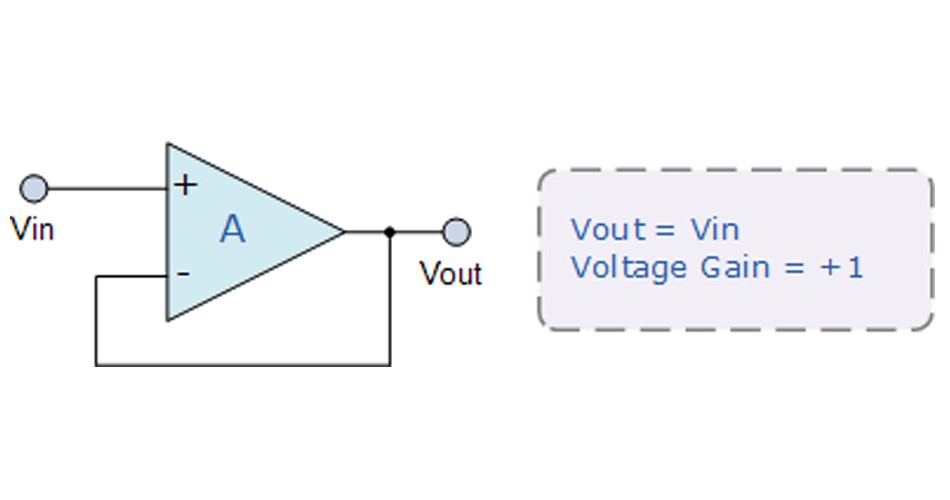

1. Seguidores de voltaje
Los seguidores de voltaje (también conocidos como amortiguadores) no amplifican ni invierten la señal de entrada, pero brindan aislamiento entre los dos circuitos. La impedancia de entrada es alta y la impedancia de salida es baja, evitando cualquier efecto de carga dentro del circuito. Cuando la salida se conecta directamente a una de las entradas, la ganancia total del búfer es más 1 y Vout=Vin.
2. Inversores amplificadores
Los inversores, también conocidos como amortiguadores inversores, son lo opuesto a los seguidores de voltaje anteriores. Si las dos resistencias son iguales, el inversor no amplificará sino que invertirá la señal de entrada. La impedancia de entrada es igual a R y la ganancia es -1, dando Vout=-Vin.
3. Amplificador en fase
El amplificador en fase no invierte la señal de entrada ni produce una señal invertida, sino que la amplifica en una proporción de (RA más RB)/RB o, por lo general, 1 más (RA/RB). La señal de entrada está conectada a la entrada en fase (más).
4. Amplificador inversor
El amplificador inversor invierte y amplifica simultáneamente la señal de entrada en una proporción de -RA/RB. La ganancia del amplificador se controla mediante retroalimentación negativa utilizando la resistencia de retroalimentación RA y la señal de entrada se alimenta a la entrada inversora (-).

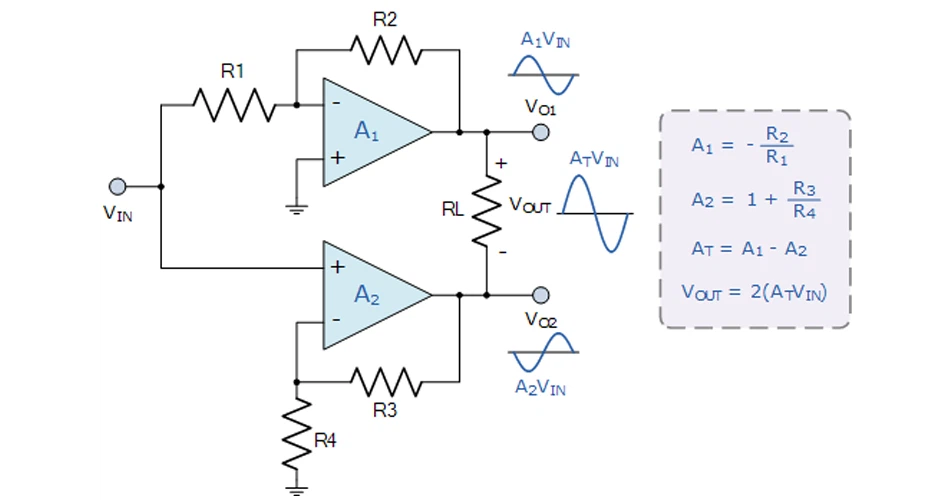

5. Amplificadores de puente
Los circuitos de amplificador inversor y en fase anteriores se pueden conectar entre sí para formar una configuración de amplificador de puente. La señal de entrada se comparte entre los dos amplificadores operacionales y la señal de voltaje de salida se conecta a través de la resistencia de carga RL, que flota entre las dos salidas.
Si las magnitudes de las ganancias de los dos amplificadores operacionales A1 y A2 son iguales entre sí, la señal de salida se duplicará, ya que es efectivamente una combinación de las ganancias de los dos amplificadores separados.
6. sumadores de voltaje
Un sumador, también conocido como amplificador sumador, produce un voltaje de salida invertido proporcional a la suma de los voltajes de entrada V1 y v2. Se pueden sumar más entradas. Si los valores de las resistencias de entrada son iguales (R1=R2=R), el voltaje de salida total es el valor dado y la ganancia es más 1. Si las resistencias de entrada no son iguales, la salida el voltaje es una suma ponderada y se convierte en: Vout=- (V1 (RA / R1) más V2 (RA / R2) más etc.).

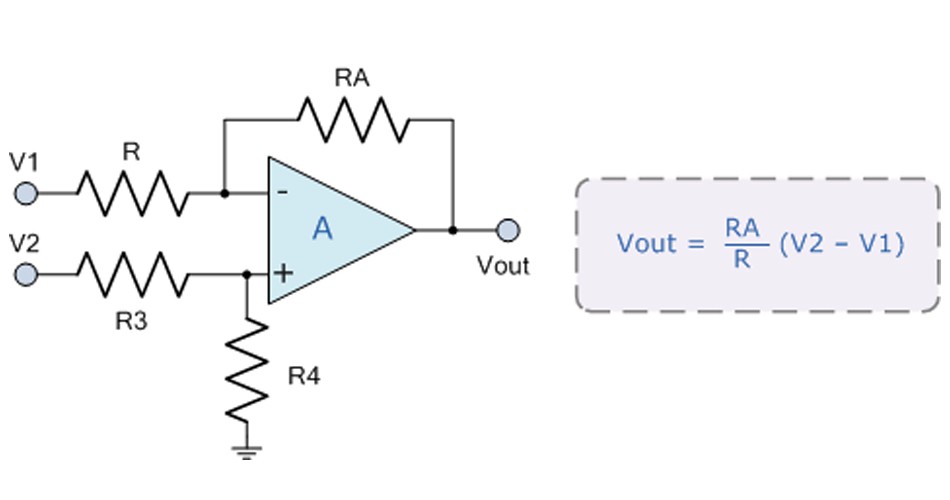

7. Sustractores de tensión
Un restador, también conocido como amplificador diferencial, utiliza entradas inversoras y en fase para producir una señal de salida que es la diferencia entre dos voltajes de entrada V1 y V2, lo que permite restar una señal de la otra. Se pueden agregar más entradas para restarlas si es necesario.
Si las resistencias son iguales (R=R3 y RA=R4), el voltaje de salida es el valor dado y la ganancia de voltaje es más 1. Si las resistencias de entrada no son iguales, el circuito se amplifica a produce una salida negativa cuando la diferencia V1 es mayor que V2 y una salida positiva cuando V1 es menor que V2.
8. Comparadores de tensión
Comparators have many uses, but the most common is to compare the input voltage with a reference voltage and switch the output if the input voltage is higher than the reference voltage. If the input voltage is higher than the positive reference voltage Vin>Vref establecido por el divisor de voltaje, la salida cambiará de estado. Cuando el voltaje de entrada cae por debajo del voltaje de referencia preestablecido y Vin
